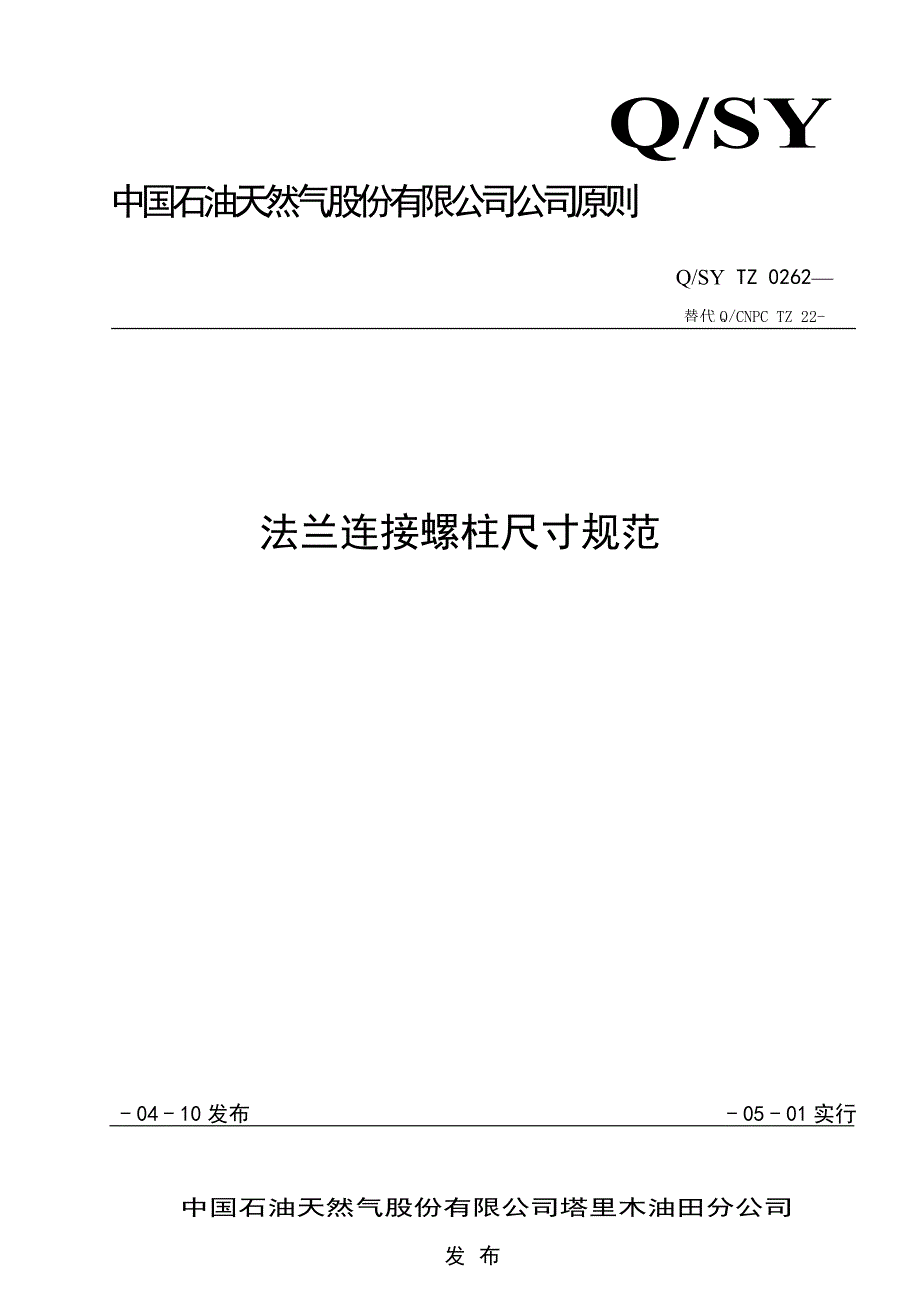

Q/SY中国石油天然气股份有限公司公司原则Q/SY TZ 0262—替代Q/CNPC TZ 22- 法兰连接螺柱尺寸规范 - 04 - 10发布 - 05 - 01实行 中国石油天然气股份有限公司塔里木油田分公司发布目次前言 II1 范畴 12 规范性引用文献 13 术语及定义 14 技术规定 15 尺寸规范 2附录A（规范性附录） 常用螺栓规格表 3附录B（规范性附录） 英制裁丝螺栓V型标记槽示意图 9附录C（规范性附录） 螺栓尺寸示意图 10前言本原则根据GB/T 1.1-编制 本原则替代Q/TZ 22-《法兰连接螺柱尺寸规范》 本原则与Q/TZ 22-相比，重要变化如下：——修正了部分尺寸规范——增长螺栓及螺帽旳材料及性能规定——增长部分法兰规格旳螺栓尺寸规范本原则由塔里木油田公司原则化技术委员会提出本原则归口单位：质量安全环保处本原则起草单位：工程技术部本原则重要起草人：林发权、邹光贵、李军刚、杜锋辉、王晓菊、赵文富本原则历次版本发布状况为：——Q/TZ 121-1996；——Q/TZ 22-法兰连接螺柱尺寸规范1 范畴本原则规定了API原则法兰用联结螺栓及螺帽旳技术规定。
