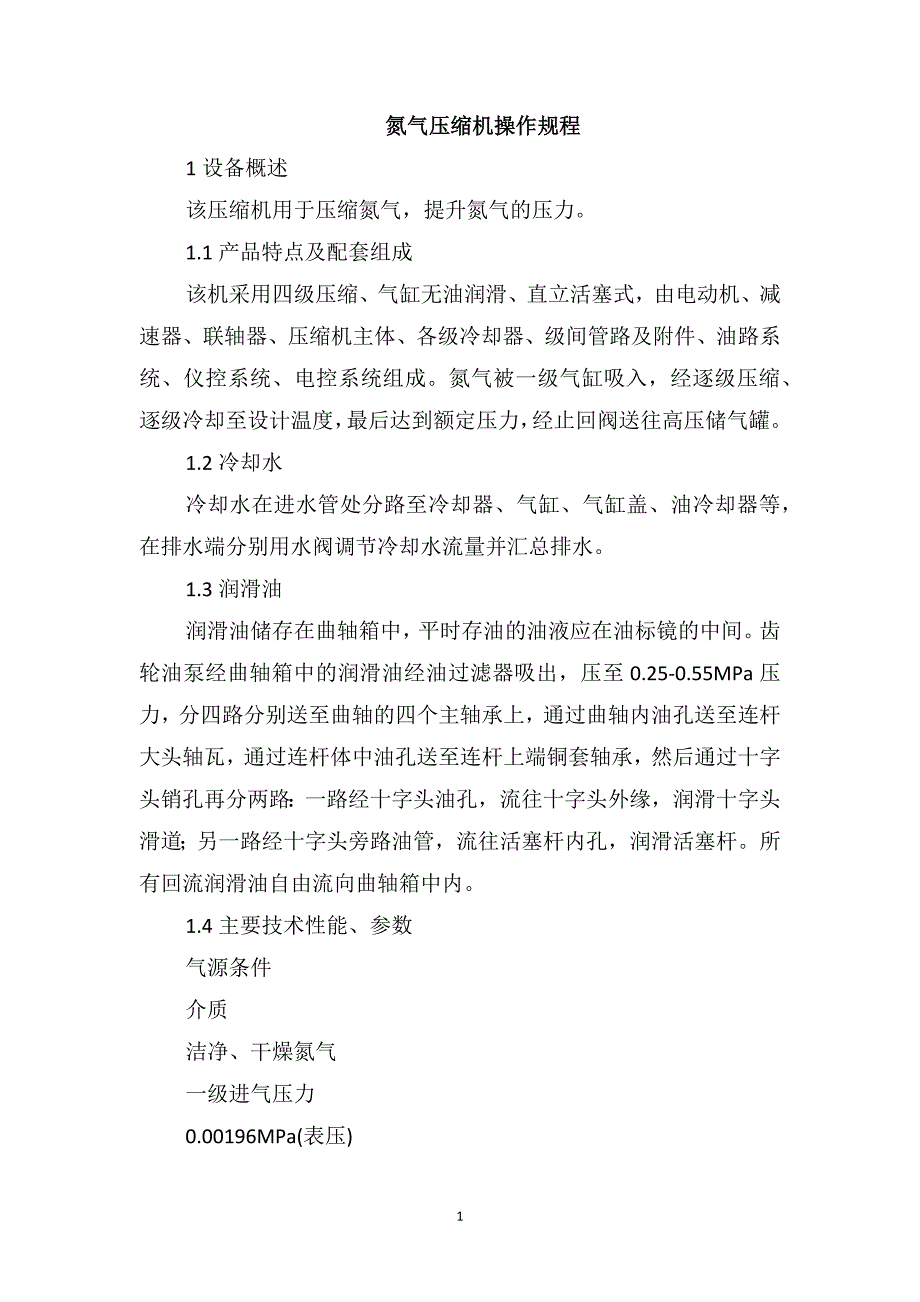

氮气压缩机操作规程1设备概述该压缩机用于压缩氮气，提升氮气的压力1.1产品特点及配套组成该机采用四级压缩、气缸无油润滑、直立活塞式，由电动机、减速器、联轴器、压缩机主体、各级冷却器、级间管路及附件、油路系统、仪控系统、电控系统组成氮气被一级气缸吸入，经逐级压缩、逐级冷却至设计温度，最后达到额定压力，经止回阀送往高压储气罐1.2冷却水冷却水在进水管处分路至冷却器、气缸、气缸盖、油冷却器等，在排水端分别用水阀调节冷却水流量并汇总排水1.3润滑油润滑油储存在曲轴箱中，平时存油的油液应在油标镜的中间齿轮油泵经曲轴箱中的润滑油经油过滤器吸出，压至0.25-0.55MPa压力，分四路分别送至曲轴的四个主轴承上，通过曲轴内油孔送至连杆大头轴瓦，通过连杆体中油孔送至连杆上端铜套轴承，然后通过十字头销孔再分两路：一路经十字头油孔，流往十字头外缘，润滑十字头滑道；另一路经十字头旁路油管，流往活塞杆内孔，润滑活塞杆所有回流润滑油自由流向曲轴箱中内1.4主要技术性能、参数气源条件介质洁净、干燥氮气一级进气压力0.00196MPa(表压)一级进气温度＜45℃末级排气压力8.0 MPa(表压)末级排气温度≤40℃型式立式、固定式、三列、四级、气缸无油润滑、活塞式氮气压缩机技术参数电源10Kv，50Hz电动机Y4507-6,10Kv,980rpm减速器ZDY280-2.5-I传动电机－减速器－压缩机排气量990M3/H(吸入状态)转速390rpm轴功率260kw行程240mm主动转向从飞轮端看为顺时针冷却水压力0.35-0.4MPa冷却水PH值6.5-9.5冷却水温度≤30℃冷却水要求有机物质和悬浮机械杂质≤25mg/L，暂时硬度≤100冷却水耗量≈28T/h主机外形尺寸(长×宽×高)2180×1110×3008mm压缩机重量≈7800Kg(不包括电机、减速器、冷却器)机器在额定工况下各级排气压力和各级安全阀起跳压力一级排气压力0.18-0.23 MPa二级排气压力0.85-1.0MPa三级排气压力2.5-3.0MPa四级排气压力8.0MPa一级安全阀起跳压力0.27MPa二级安全阀起跳压力1.1MPa三级安全阀起跳压力3.3MPa四级安全阀起跳压力8.8MPa1。
