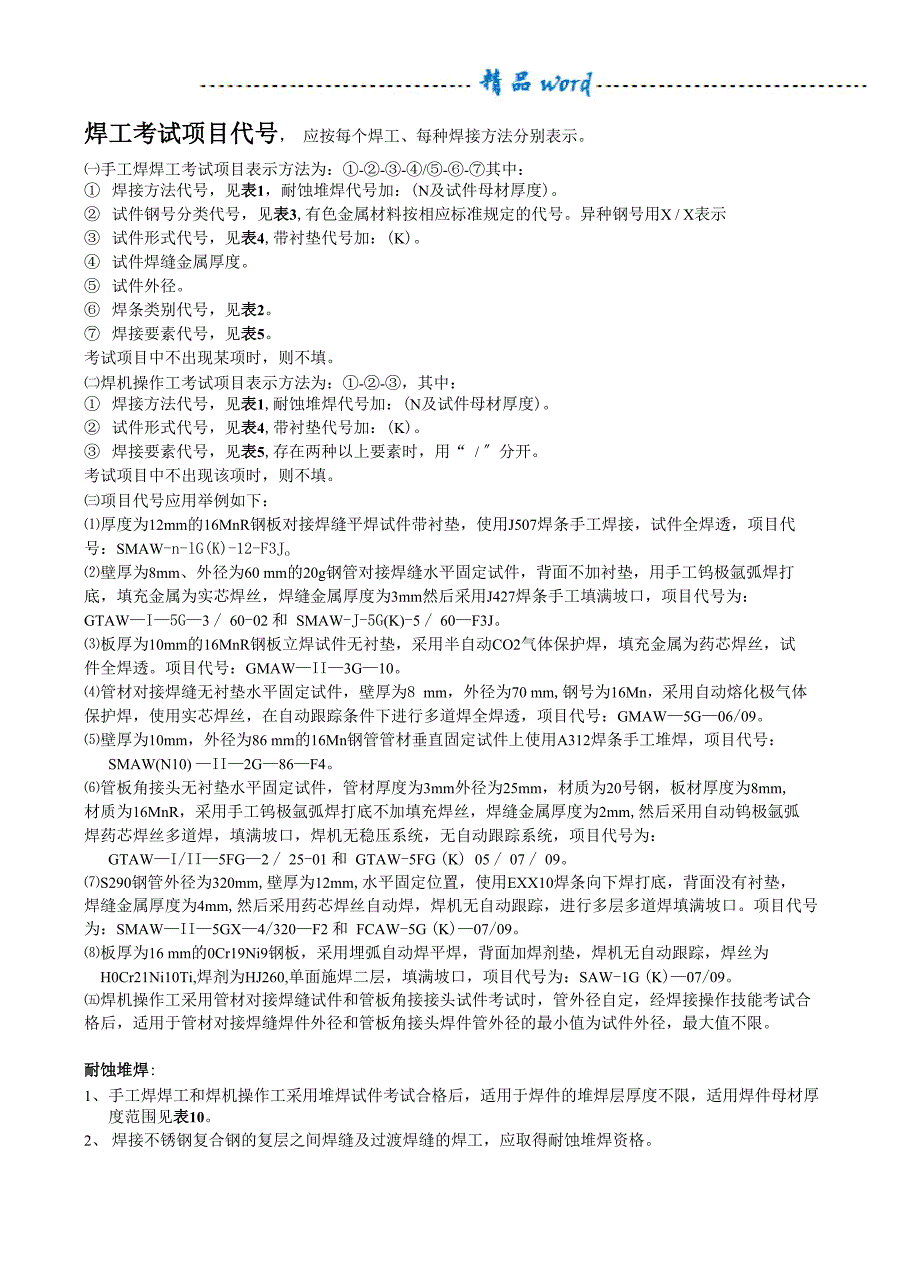

焊工考试项目代号， 应按每个焊工、每种焊接方法分别表示㈠手工焊焊工考试项目表示方法为：①-②-③-④/⑤-⑥-⑦其中：① 焊接方法代号，见表1，耐蚀堆焊代号加：(N及试件母材厚度)② 试件钢号分类代号，见表3,有色金属材料按相应标准规定的代号异种钢号用X / X表示③ 试件形式代号，见表4,带衬垫代号加：(K)④ 试件焊缝金属厚度⑤ 试件外径⑥ 焊条类别代号，见表2⑦ 焊接要素代号，见表5考试项目中不出现某项时，则不填㈡焊机操作工考试项目表示方法为：①-②-③，其中：① 焊接方法代号，见表1,耐蚀堆焊代号加：(N及试件母材厚度)② 试件形式代号，见表4,带衬垫代号加：(K)③ 焊接要素代号，见表5,存在两种以上要素时，用“ / 〞分开考试项目中不出现该项时，则不填㈢项目代号应用举例如下：⑴厚度为12mm的16MnR钢板对接焊缝平焊试件带衬垫，使用J507焊条手工焊接，试件全焊透，项目代号：SMAW-n-lG(K)-12-F3Jo⑵壁厚为8mm、外径为60 mm的20g钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底，填充金属为实芯焊丝，焊缝金属厚度为3mm然后采用J427焊条手工填满坡口，项目代号为：GTAW—I—5G—3 / 60-02 和 SMAW-J-5G(K)-5 / 60—F3J。
⑶板厚为10mm的16MnR钢板立焊试件无衬垫，采用半自动CO2气体保护焊，填充金属为药芯焊丝，试件全焊透项目代号：GMAW—II—3G—10⑷管材对接焊缝无衬垫水平固定试件，壁厚为8 mm，外径为70 mm,钢号为16Mn，采用自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW—5G—06/09⑸壁厚为10mm，外径为86 mm的16Mn钢管管材垂直固定试件上使用A312焊条手工堆焊，项目代号：SMAW(N10) —II—2G—86—F4⑹管板角接头无衬垫水平固定试件，管材厚度为3mm外径为25mm，材质为20号钢，板材厚度为8mm,材质为16MnR，采用手工钨极氩弧焊打底不加填充焊丝，焊缝金属厚度为2mm,然后采用自动钨极氩弧焊药芯焊丝多道焊，填满坡口，焊机无稳压系统，无自动跟踪系统，项目代号为：GTAW—I/II—5FG—2 / 25-01 和 GTAW-5FG (K) 05 / 07 / 09⑺S290钢管外径为320mm,壁厚为12mm,水平固定位置，使用EXX10焊条向下焊打底，背面没有衬垫，焊缝金属厚度为4mm,然后采用药芯焊丝自动焊，焊机无自动跟踪，进行多层多道焊填满坡口。
项目代号为：SMAW—II—5GX—4/320—F2 和 FCAW-5G (K)—07/09⑻板厚为16 mm的0Cr19Ni9钢板，采用埋弧自动焊平焊，背面加焊剂垫，焊机无自动跟踪，焊丝为H0Cr21Ni10Ti,焊剂为HJ260,单面施焊二层，填满坡口，项目代号为：SAW-1G (K)—07/09㈤焊机操作工采用管材对接焊缝试件和管板角接接头试件考试时，管外径自定，经焊接操作技能考试合格后，适用于管材对接焊缝焊件外径和管板角接头焊件管外径的最小值为试件外径，最大值不限耐蚀堆焊:1、 手工焊焊工和焊机操作工采用堆焊试件考试合格后，适用于焊件的堆焊层厚度不限，适用焊件母材厚度范围见表102、 焊接不锈钢复合钢的复层之间焊缝及过渡焊缝的焊工，应取得耐蚀堆焊资格表1 焊接方法及代号焊接方法代号焊条电弧焊SMAW气焊OFW钨极气体保护焊GTAW熔化极气体保护焊GMAW〔含药芯焊丝电弧焊FCAW〕埋弧焊SAW电渣焊ESW摩擦焊FRW螺柱焊SW表2焊条类别、代号及适用范围焊条类别焊条类别代号相应型号适用焊件的焊条范围相应标准钛钙型F1EXX03F1GB/T5117、GB/T5118GB/T983〔奥氏体、双相钢焊条除外〕纤维素型F2EXX10, EXX11, EXX10-x,EXX11-xF1, F2钛型、钛钙型F3EXXX(X)-16,EXXX(X)-17F1, F3低氢型、碱性F3JEXX15, EXX16EXX18, EXX48EXX15-x, EXX16-xEXX18-x, EXX48-xEXXX(X)-15EXXX(X)-16,EXXX(X)-17F1, F3F3 J钛型、钛钙型F4EXXX(X)-16,EXXX(X)-17F4GB/T983〔奥氏体、双相钢焊条〕碱性F4JEXXX(X)-15EXXX(X)-16,EXXX(X)-17F4, F4J & Wnrg 表3试件钢号分类及代号类别代号典型钢号示例碳素钢IQ195 10,15,20,25,20R, HP245 L175 S205Q215,Q235 20g,20G,22g HP265 L210低合金钢IIHP295 12Mng,16Mn, 12CrMo, 12CrMoG L245,L290 09MnD,09MnNiDHP325 16Mng,16MnR,15MnNbR 15CrMo, 15CrMoR L320,L360 09MnNiDR,16MnDHP345 15MnV,15MnVR,20MnMo 15CrMoG,14Cr1Mo L415,L450 16MnDR,15MnNiDRHP365 10MnWVNb,07MnCrMoVR 12Cr1MoV, L485,L555 20MnMoD20MnMoNb,13MnNiMoNbR 12Cr1MoVG S240,S290 07MnNiCrMoVDR12Cr2Mo,12Cr2Mo1 S315,S360 08MnNiCrMoVD12Cr2Mo1R S385,S415 10Ni3MoVD12Cr2MoG S450,S48012Cr2MoWVTiB12Cr3MoVSiTiB马氏体钢、铁素体不锈钢m1Cr5Mo 0Cr13 1Cr13 1Cr17 1Cr9Mo1奥氏体不锈钢、双相不锈钢W0Cr19Ni9 0Cr18Ni12Mo2Ti 0Cr23Ni13, 0Cr25Ni200Cr18Ni9Ti 00Cr17Ni14Mo2 00Cr18Ni5Mo3Si20Cr18Ni11Ti 0Cr18Ni12Mo3Ti 1Cr19Ni900Cr18Ni10 00Cr19Ni13Mo3 1Cr19Ni11Ti00Cr19Ni11 0Cr19Ni13Mo3 1Cr23Ni18表4试件形式、位置及代号试件形式试件位置代号板材对接焊缝试件平焊1G横焊2G立焊3G仰焊4G管材对接焊缝试件水平转动1G垂直固定2G水平固定向上焊5G向下焊5GX45。
固定向上焊6G向下焊6GX管板角接头试件水平转动2FRG垂直固定平焊2FG垂直固定仰焊4FG水平固定5FG45固定6FG螺柱焊试件平焊1S横焊2S仰焊4S & Wnrg 表5焊接要素及代号焊接要素要素代号手工钨极气体保护焊填充金属焊丝无01实芯02药芯03机械化焊钨极气体保护焊自动稳压系统有04无05自动跟踪系统有06无07每面坡口内焊道单道08多道09表7手工焊对接焊缝试件适用于对接焊缝焊件焊缝金属厚度范围〔mm〕焊缝形式试件母材厚度T适用焊件焊缝金属厚度最小值最大值对接焊缝<12不限2tN12不限不限〔注〕注：t不得小于12mm，且焊缝不得少于3层表8手工焊管材对接焊缝试件适用于对接焊缝焊件外径范围〔mm〕管材试件外径D适用管材焊件外径范围最小值最大值<25D不限25WDV7625不限N7676不限2300〔注〕76不限注：管材向下焊试件表9手工焊管板角接头试件适用于管板角接头焊件范围〔mm〕管板角接头试件管外径D适用焊件范围管外径管壁厚度焊件焊缝金属厚度最小值最大值最小值最大值<25D不限不限不限当 S0V12 时，2t当S0N12时〔注〕，不限25WDV7625不限不限N7676不限不限注：当S0 〔板材厚度〕212时，t 〔焊缝金属厚度〕应不小于12 mm,且焊缝不得小于3层表10堆焊试件适用焊件母材厚度范围〔mm〕堆焊试件母材厚度T适用堆焊焊件母材厚度范围最小值最大值<25T不限N2525不限试件适用焊件范围对接焊缝位置角焊缝位置管板角接头焊件位置形式代号板材和外径大于600mm的管材外径W600 mm的管材板材对接焊缝1G平平〔注2〕平-2G平、横平、横〔注2〕平、横-3G平、立〔注1〕平〔注2〕平、横、立-4G平、仰平〔注2〕平、横、仰-1G平平平-管材对接焊缝2G平、横平、横平、横-5G平、立、仰平、立、仰平、立、仰-5GX平、立向下、仰平、立向下、仰平、立向下、仰-6G平、横、立、仰平、横、立、仰平、横、立、仰-6GX平、立向下、横、仰平、立向下、横、仰平、立向下、横、仰-2FG--平、横2FG管板2FRG--平、横2FRG、2FG角接4FG--平、横、仰4FG、2FG头5FG--平、横、立、仰5FG、2FRG、2FG6FG--平、横、立、仰所有位置注：1、表中“立〞表示向上立焊，向下立焊表示为：立向下。
表11试件适用焊件焊接位置2、板材对接焊缝试件考试合格后，适用管材对接焊缝焊件时，管外径应N76mm45°固定试件代号6FG管板仰焊试件代」号4$螺柱焊 & 。
