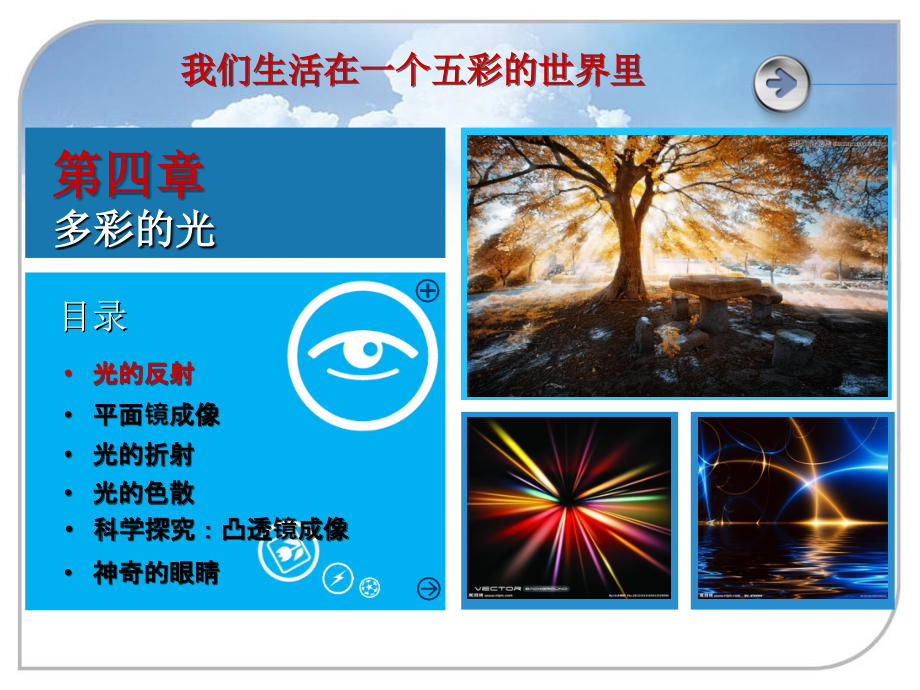

第四章多彩的光 目录 光的反射 平面镜成像 光的折射 我们生活在一个五彩的世界里 科学探究 凸透镜成像 神奇的眼睛 光的色散 第四章第一节光的反射预习提示 1 光是如何传播的 2 演示实验 光的反射定律3 镜面反射和漫反射 我们怎么能看见多彩的世界 我们为什么能看到本身不发光的东西呢 一 光在介质中的传播 物理学中 把能自行发光的物体称为光源 光源的分类 天然光源 太阳 萤火虫 水母 电鳗等等 人造光源 开着的灯 点燃的蜡烛等等 注意 月亮不是光源 1 光源 光在空气中 沿直线传播 光在水中 沿直线传播 光在玻璃中 沿直线传播 2 光在不同介质中的传播 结论 光在同种均匀介质中是沿直线传播的 注 介质不均匀时 光线也会发生弯曲 光线 沿光的传播方向作一条直线 并标上箭头表示光的传播方向 这样带箭头的直线叫光线 光线并不是实际存在的 实际存在的是光束 光束 许多光线在一起就叫光束 光束 光线 模型法 平行光线 太阳光 s 点光源发出的光 平行光概念 许多平行光线组合在一起就叫平行光 两条光线可确定发光点的位置 发光点 例如 太阳光 影子的形成 光在传播过程中 遇到不透明的物体 在物体后面便产生影 3 光的直线传播的应用 日食 为什么 阴影区 4 日食 月食 日食 当太阳 地球 月亮三者在一条直线上且月亮在太阳和地球之间 当太阳射向地球的光被月亮挡住了 地球上的人看不到太阳就形成了日食 神秘的日食和月食 日食 日食 日食 月食 月食 月食 月食 5 小孔成像 站队时站直了 射击时瞄准靶心 思考 雷声和闪电同时发生 为何先看到闪电 在空气中光速比声速大 真空或空气中的光速取为 光速度的比较 如果一个飞人以光速绕地球运行 在1s的时间内 能够绕地球运行7 5圈 太阳发出的光 要经过大约8min到达地球 如果一辆1000km h的赛车不停地跑 要经过17年的时间才能跑完从太阳到地球的距离 光在真空中的传播速度最大 光在不同介质中的传播速度 3 108米 秒 约真空中的3 4 约真空中的2 3 6 光速 略小于3 108米 秒 1光的传播不需要介质 可以在真空中传播 2光的传播速度与介质的种类有关 光在不同种介质中的传播速度一般不同 3光在真空中的传播速度最大 1 下列物体中是光源的是 A 月亮B 萤火虫C 镜子D 太阳照射下闪闪发亮的抛光金属 B 做一做 2 下列说法正确的是 A 光在任何介质中都是沿直线传播的 B 太阳发出的光 射向大地时是沿直线传播的 C 小孔成像表明光在均匀介质中是沿直线传播的 D 光在水中的速度比光在真空中的速度大 C 图示是太阳和月亮的位置 当太阳光线照射到月亮后 形成了 三个区域 三个区域分别是 区 区和 区 地球上的人处在这三个不同的区域内分别可看到 现象 伪本影 本影 半影 日环食 日全食 日偏食 3 排纵队时 如果看到自己前面的一位同学挡住了前面所有的人 队就排直了 这可以用来解释 光沿直线传播 想一想 当人从路灯正下方走过时 人的影长将怎么变 二 光的反射 为什么我们能看见屏幕上的画面呢 因为从投影仪镜头发出的光射到屏幕上 再经过屏幕的反射进入我们的眼中 我们便看见了画面 我们能看见其他所有不发光的物体 也是因为光射向它们的表面发生了反射现象 光射向任何物体表面都会发生反射现象 关于光的反射 你想知道什么 请同学们根据图中所示入射光线的方向 讨论猜想一下反射光线将沿什么方向射出 观察光的反射现象 入射光线和反射光线分别位于法线的两侧 入射光线和反射光线在同一平面内 光的反射规律 反射光线 入射光线和法线在同一平面内 反射光线与入射光线分居法线的两侧 反射角等于入射角 这就是反射定律 结论 A O 入射光线 反射光线 N 入射角 法线 反射角 与光的反射有关的几个术语 三线两角一点 入射点 进一步探究 若让入射光线逆着反射光线的方向入射 那么此时反射光线将沿什么方向射出呢 实验结论 反射光线将沿原来入射光线的位置射出 即在光的反射现象中 光路是可逆的 镜面反射 特点 反射面平整光滑 当光平行入射时 会被平行反射 法线彼此平行 反射光线将会怎样射出呢 根据反射面的不同性质 光的反射分为两种类型 镜面反射和漫反射 实验观察 漫反射 特点 反射面粗糙 凹凸不平 当光平行入射时 反射光线向四面八方 法线彼此不平行 反射光线还会平行吗 实际应用 生活中哪些现象是镜面反射 哪些是漫反射 你能举出例子吗 镜面反射 平面镜 玻璃 平静的水面 漫反射 黑板 银幕 一般物体 实验小结 镜面反射和漫反射都遵守光的反射定律 镜面反射和漫反射是两种不同的反射现象 它们遵守光的反射定律吗 光的反射练习 N 600 600 i r i r 问题 分析与解答 与水平方向成60 角的入射光线沿水平方向反射两种情况 一束光与水平方向成60 角 要使其反射光沿水平方向射出 则平面镜与水平方向的夹角是多少 首先在两图中画出法线 然后再画出与法线垂直的镜面 可以看出 平面镜与水平面的夹角就是反射光线与镜面的夹角 和 这样就可以计算出镜面与水平方向的夹角 如图所示 90 1 2 120 30 90 1 2 60 60 所以本题正确答案 平面镜与水平方向的夹角为30 或60 解答 小结 光源光在介质中的传播反射定律镜面反射和漫反射光路可逆 知识要点 第四章多彩的光 目录 光的反射 平面镜成像 光的折射 我们生活在一个五彩的世界里 科学探究 凸透镜成像 神奇的眼睛 光的色散 第四章第二节平面镜成像预习提示 演示实验 平面镜成像 一 什么是平面镜 表面平整光滑的镜面叫做平面镜 例如 平静的水面 平板玻璃 平滑的金属面 都能看做是平面镜 镜子中的样子叫做像 平面镜的符号 反射面 提出问题 猜想假设 像 物 二 探究平面镜成像特点 替代烛像 替代平面镜 实验步骤 提出问题 猜想假设 设计实验 平面镜成像的特点 像与物的大小相等 像到镜面的距离等于物到平面镜的距离 像与物的连线与镜面垂直 平面镜成的像是虚像 平面镜成像的特点 物 像关于平面镜轴对称 平面镜成像的特点 平面镜所成的像是虚像 像与物体的大小相同 像和物体到平面镜的距离相等 像与物体对于平镜面是对称的 二 平面镜成像的作图 平面镜成像的作图 如图 MN表示平面镜 AB表示镜前的物体 根据平面镜成像的特点作图 A B 根据平面镜成像特点作图 步骤 A B 第一步 画垂线 第二步 标直角 第三步 找等距 第四步 标符号 第五步 画虚像 根据平面镜成像特点作图 拓展延伸 实像与虚像物理学中能呈现在光屏上的像叫做实像 眼睛观察到 但不能被光屏接收到 由光线的反向延长线会聚形成的像叫虚象 虚象可以用在作图时虚象用虚线表示 补充知识点 实像 它能呈现在光屏上 是由实际光线汇聚而成的像 如光的直线传播中的小孔成像 光的直线传播 针孔照相机 不能在光屏上呈现 只能用眼睛直接看到的像称为虚像 平面镜成虚像作图 S O 平面镜成像原理 光的反射 S O1 B1 O2 B2 S 平面镜所成的像是虚像 人眼是怎样看见平面镜成的像 平面镜成像由光的反射现象形成每个物 发光或反光 点 都有其对应的虚像点 虚像用虚线 四 平面镜成像原理 s s 虚像用虚线 s 我们能看到烛光是因为烛焰发出的光传入了眼睛 小明身高175cm 他在平面镜中的像的高度应是 当他由远处走近平面镜时 他的像会 变大 变小还是不变 175cm 不变 一个同学站在平面镜前1m处 则镜中的像与他相距 2m 巩固提升 镜中的指针式钟表 巩固提升 下图中是从平面镜中观察到的时钟图 则当时的时刻是 A 2 25B 2 35C 9 25D 9 35 C 巩固提升 1 水里的 月亮 是真实的吗 它是怎么形成的 2 月亮到地球的距离是3 8 108m 井水水深5m 则月亮的像到水面的距离是多少 五 平面镜的应用 成像 平面镜的应用 改变光路 六 知识拓展 后视镜 街头拐弯处反光镜 凸面镜对光线有作用 凸面镜和凹面镜 发散 利用凸面镜可以观察到更大的范围 应用 拓展延伸 凹面镜对光线有作用 会聚 1 可以把平行的光会聚在一点上 应用 太阳灶 拓展延伸 凸面镜和凹面镜 应用 手电筒 汽车灯 探照灯的反光装置 2 可以把焦点处发出的光变成平行光 拓展延伸 凸面镜和凹面镜 本课小结 成像特点 成像原理 应用 光的反射成虚像 替代法 实验方法 平面镜所成的像与物体关于镜面对称 实验是重点 身高1 6米的人站在高1米的竖直平面镜前3米处 他在镜中的像的高度是 米 像和平面镜相距 米 若他向平面镜移1米 则他和像的距离是 米 1 6 3 4 课堂练习 2 一个人从远处走向一块竖直挂着的平面镜 他在镜中的像将 A 逐渐变大 并且逐渐向镜面靠近B 逐渐变小 并且逐渐离开镜面C 先变大后变小 先靠近镜面在离开镜面D 大小不变 但逐渐向镜面靠近 D 3 物体在平面镜中的像的大小取决于 A 物体到平面镜的距离B 物体的大小C 平面镜的大小D 像到平面镜的距离 B 4 在清澈的湖面上空 小燕子正在向下俯冲捕食 在小燕子向下俯冲的过程中 关于它在湖水中的像的虚实 它和像之间的距离 正确的说法是 A 虚像 距离变小B 实像 距离变小C 实像 距离变大D 虚像 距离变大 A 6 当你在竖直放置的平面镜前用右手写字 且正在往右移动笔时 镜中的像正在 A 用右手写字 往左边移动笔B 用右手写字 往右边移动笔C 用左手写字 往左边移动笔D 用左手写字 往右边移动笔 C 7 小欣同学站在平面镜前看自己在镜中的像 下面四幅图中能正确反映小欣和她的像的是 A B C D B 桂林山水甲天下 漓江两岸秀美的山峰在平静的水面清晰地映出 倒影 它是 A 山的影子 B 山的实像C 山倒立的虚像D 山正立的虚像 D ABCD C 一只小猫正在平面镜前欣赏自己的全身像 如图所示 此时它所看到的全身像应是图中的哪一个 小丑在平面镜中的像 图中正确的是 A B C D A 从平面镜内看到一只钟面上的指针位置如图所示 此时时间是 A 7 25 B 6 35 C 5 25 D 4 35 D 人向平面镜走近时 他在镜中的像将 A 变大B 变小C 不变 C 下图中是四幅关于字母 F 经平面镜反射成像的示意图 其中正确的是 C 平面镜成像是由于光的 而形成 物体在平面镜中所成的像是 若小明同学身高1 5m 他站在大衣柜的穿衣镜前2m处 他在镜中的像高 m 像与他相距 m 若他逐渐远离穿衣镜 那么镜中的像大小将 选填 变大 变小 不变 反射 正立等大 的虚像 1 5 4 不变 指出下面各句话中的 影 所说明的光在传播过程中所遵从的物理规律 1 手影 2 水中倒影 3 立竿见影 4 杯弓蛇影 光的直线传播 光的反射 光的直线传播 光的反射 E E E E A B C D 图A B C D中哪是图E在平面镜中的像 D 检查视力时 人与视力表之间的距离应为5米 现因屋子太小而使用一个平面镜 视力表到镜子的距离为3米 那么 人到镜子的距离应为多少米 答案 2米 根据平面镜成像的特点 视力表到平面镜的距离为3m 所成的像离镜面是3m 检查视力时 人与视力表之间的距离应为5m 也就是视力表的像到人的距离要是5m 那么人到镜面的距离为 5m 3m 2m 第四章多彩的光 目录 光的反射 平面镜成像 光的折射 我们生活在一个五彩的世界里 科学探究 凸透镜成像 神奇的眼睛 光的色散 第四章第三节光的折射规律预习提示 光的折射规律 光从空气斜射入另一种介质 或从一种介质斜射入空气 的现象叫做光的折射 光的传播方向会发生改变 折射规律 折射光线 入射光线 法线在同一内 折射光线和入射光线分别位于两侧 光从空气斜射入另一种介质时 折射角入射角 光从另一种介质斜射入空气时 折射角入射角 光垂直入射时 传播方向 平面 不改变 法线 大于 小于 空气 水 入射光线 反射光线 折射光线 法线 入射角 反射角 折射角 直观图 折射规律怎么记忆 根据光速 快 A 慢 大 大大 小小 天上的彩虹 生活中的折射现象 海市蜃楼 筷子向上弯折 怎样才能叉到鱼 学以致。
