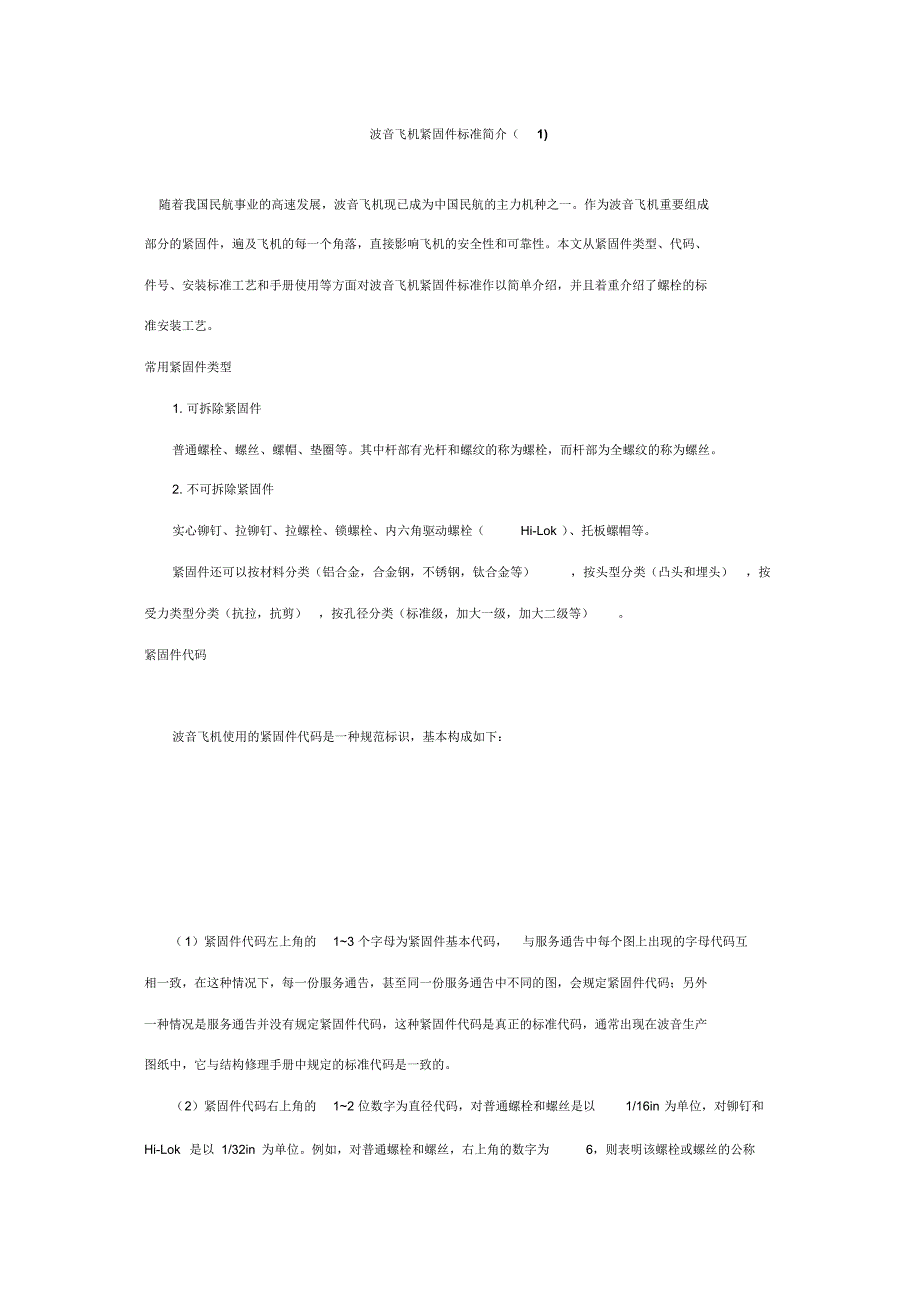

波音飞机紧固件标准简介（1)随着我国民航事业的高速发展，波音飞机现已成为中国民航的主力机种之一作为波音飞机重要组成部分的紧固件，遍及飞机的每一个角落，直接影响飞机的安全性和可靠性本文从紧固件类型、代码、件号、安装标准工艺和手册使用等方面对波音飞机紧固件标准作以简单介绍，并且着重介绍了螺栓的标准安装工艺常用紧固件类型1. 可拆除紧固件普通螺栓、螺丝、螺帽、垫圈等其中杆部有光杆和螺纹的称为螺栓，而杆部为全螺纹的称为螺丝2. 不可拆除紧固件实心铆钉、拉铆钉、拉螺栓、锁螺栓、内六角驱动螺栓（Hi-Lok ） 、托板螺帽等紧固件还可以按材料分类（铝合金，合金钢，不锈钢，钛合金等），按头型分类（凸头和埋头），按受力类型分类（抗拉，抗剪），按孔径分类（标准级，加大一级，加大二级等）紧固件代码波音飞机使用的紧固件代码是一种规范标识，基本构成如下：（1）紧固件代码左上角的1~3 个字母为紧固件基本代码，与服务通告中每个图上出现的字母代码互相一致，在这种情况下，每一份服务通告，甚至同一份服务通告中不同的图，会规定紧固件代码；另外一种情况是服务通告并没有规定紧固件代码，这种紧固件代码是真正的标准代码，通常出现在波音生产图纸中，它与结构修理手册中规定的标准代码是一致的。
2）紧固件代码右上角的1~2 位数字为直径代码，对普通螺栓和螺丝是以1/16in 为单位，对铆钉和Hi-Lok 是以 1/32in 为单位例如，对普通螺栓和螺丝，右上角的数字为6，则表明该螺栓或螺丝的公称直径为6/16=3/8in ；而对于铆钉和Hi-Lok ，右上角的数字为6，则表明该铆钉或Hi-Lok的公称直径为6/32=3/16in因此，只有明确了紧固件的类型之后，才能确定紧固件代码右上角1～2 位数字所代表的紧固件公称直径3）紧固件代码右上角的字母 N(near)或 F(far) 代表的是紧固件安装方向具体到某一视图中，标N的紧固件要将其制造头一端安装在视图近边，即图中实线一侧，标F 的紧固件要将其制造头一端安装在视图远边，即图中虚线一侧如果没有特殊标注N 或 F，可根据具体安装位置的要求，从气动光滑型、紧固件是否干涉其他零件等方面来确定在既没有标注N 或 F，又无法根据安装位置要求来确定螺栓安装方向时，尽可能地将螺栓头朝上或朝前安装4）紧固件代码右下角的1~2 位数字为夹紧长度代码不分紧固件类型，夹紧长度均以1/16in 为单位，但夹紧长度与紧固件头型有关●对凸头紧固件， 夹紧长度指其光杆部分的长度，以 1/16in 为单位， 不包括 制造头部分和螺纹部分。
●对埋头紧固件，夹紧长度指其光杆和头部的长度，以1/16in 为单位，不包括螺纹部分紧固件件号标准件紧固件件号采用的有波音公司标准（BAC ） ，美国航空标准（NAS） ，美国海军标准（AN ） ，美国军标（ MS）等1） 常用螺栓， Hi-Lok 件号的前缀一般为： BACB30 ， NAS6603-6620， NAS6703-6720， NAS8702-8716等2）常用螺丝件号的前缀一般为：BACS12，NAS514，NAS563，AS600-606 等3）常用实心铆钉件号的前缀一般为：BACR15 ，MS20426，MS20427 等4）常用螺帽件号的前缀一般为：BACN10 ，NAS1804，NAS1805 等5）常用垫片件号的前缀一般为：BACW10 ，AN960 ，NAS549 等紧固件件号中的数字和字母组合隐含了紧固件标准、头型、材料、镀层、公称直径、夹紧长度、耐热性能等多方面信息例如， NAS6706U8 这个件号，标明了这是一种满足美国航空标准（NAS）的六角凸头螺栓（数字67） ，公称直径为 6/16=3/8in（06） ， 材料为 A286 不锈钢并经过钝化处理（U） ， 夹紧长度为8/16=1/2in（8） ，最高耐热温度1200 华氏度。
再比如， BACB30US5K18X这个件号，标明了这是一种满足波音螺栓标准（BACB30 ）的 12 棱梅花型凸头（ US）加大一级（ X）螺栓，公称直径为5/16+1/64 in （5，X） ，材料为因康镍718 镀镉并经过钝化处理，还进行了镀铝层处理（K） ，夹紧长度为18/16=1 1/8in （18） ，最高耐热温度350 华氏度中的内容是所举的紧固件件号例子中的数字或字母件号为标准件的紧固件，在波音标准件手册（D-590, Boeing Part Standard）中给出了其相应的头型、材料、镀层、公称直径、夹紧长度、耐热性能、合格的生产厂家等内容。
