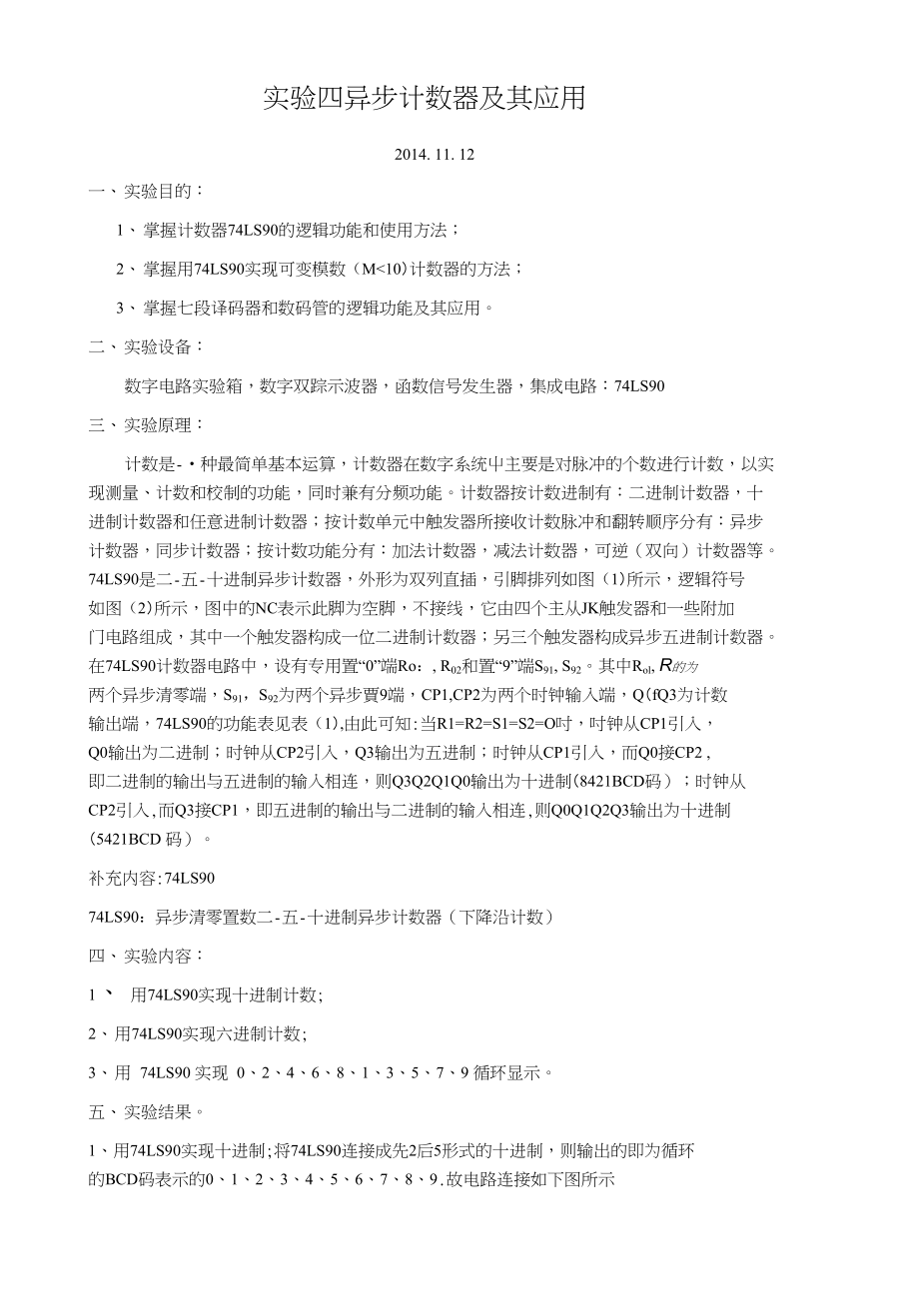

实验四异步计数器及其应用2014. 11. 12一、 实验目的：1、 掌握计数器74LS90的逻辑功能和使用方法；2、 掌握用74LS90实现可变模数（M<10）计数器的方法；3、 掌握七段译码器和数码管的逻辑功能及其应用二、 实验设备：数字电路实验箱，数字双踪示波器，函数信号发生器，集成电路：74LS90三、 实验原理：计数是-•种最简单基本运算，计数器在数字系统中主要是对脉冲的个数进行计数，以实 现测量、计数和校制的功能，同时兼有分频功能计数器按计数进制有：二进制计数器，十 进制计数器和任意进制计数器；按计数单元中触发器所接收计数脉冲和翻转顺序分有：异步 计数器，同步计数器；按计数功能分有：加法计数器，减法计数器，可逆（双向）计数器等 74LS90是二-五-十进制异步计数器，外形为双列直插，引脚排列如图（1）所示，逻辑符号 如图（2）所示，图中的NC表示此脚为空脚，不接线，它由四个主从JK触发器和一些附加 门电路组成，其中一个触发器构成一位二进制计数器；另三个触发器构成异步五进制计数器 在74LS90计数器电路中，设有专用置“0”端Ro：, R02和置“9”端S91, S92其中Rol, R的为 两个异步清零端，S91，S92为两个异步賈9端，CP1,CP2为两个时钟输入端，Q（fQ3为计数 输出端，74LS90的功能表见表（1）,由此可知:当R1=R2=S1=S2=O吋，吋钟从CP1引入， Q0输出为二进制；时钟从CP2引入，Q3输出为五进制；时钟从CP1引入，而Q0接CP2 , 即二进制的输出与五进制的输入相连，则Q3Q2Q1Q0输出为十进制（8421BCD码）；时钟从 CP2引入,而Q3接CP1，即五进制的输出与二进制的输入相连,则Q0Q1Q2Q3输出为十进制 （5421BCD 码）。
补充内容:74LS9074LS90：异步清零置数二-五-十进制异步计数器（下降沿计数）四、 实验内容：1、 用74LS90实现十进制计数;2、 用74LS90实现六进制计数;3、 用 74LS90 实现 0、2、4、6、8、1、3、5、7、9 循环显示五、 实验结果1、用74LS90实现十进制;将74LS90连接成先2后5形式的十进制，则输出的即为循环 的BCD码表示的0、1、2、3、4、5、6、7、8、9.故电路连接如下图所示 2、用74LS90实现六进制：在实验內荇1的基础上采用置；法实现进制的改变，如下图:3、用 74LS90 实现 0-2-4-6-8-1-3-5-7-9 循环显示8421BCD与5421 BCD之间的转换关系如真值表:Dec8421 BCD码5421BCD码DecABcDDABcOOOoOOOOoO2OO1OOOO114O1ooOO1o26O11oOO11381OooO1Oo41OOo11OOo53L oO111 jOO165o1o11 JO1 jo77o1111 JO1 j189L ioo11 J1o Jo9将74LS90按先5进制后2进制连接，则输出为十进制5421BCD码，将输出直接输入显示译 码管即可。
电路连接如下：六、总结与反思：由于这次实验课上尝试使用qartus II 9. 0来做3线8线译码器，因而没能使用实验箱来进 行具体操作，课后用了 mulUsim来进行的仿真，结果如上个人觉得使W仿真来做省时省 力，而且减少电路器件的损耗甚至是损坏，不过，从实际意义来考虑，进行实地操作跟仿真 还是有很大不同的，总的说来，这次74LS90异步计数器虽然还没学，不过自己做仿真之前 看了一下，不算很难，实现的功能还是比较多的，理论课上再讲异步计数器估计就没有什么 问题了。
