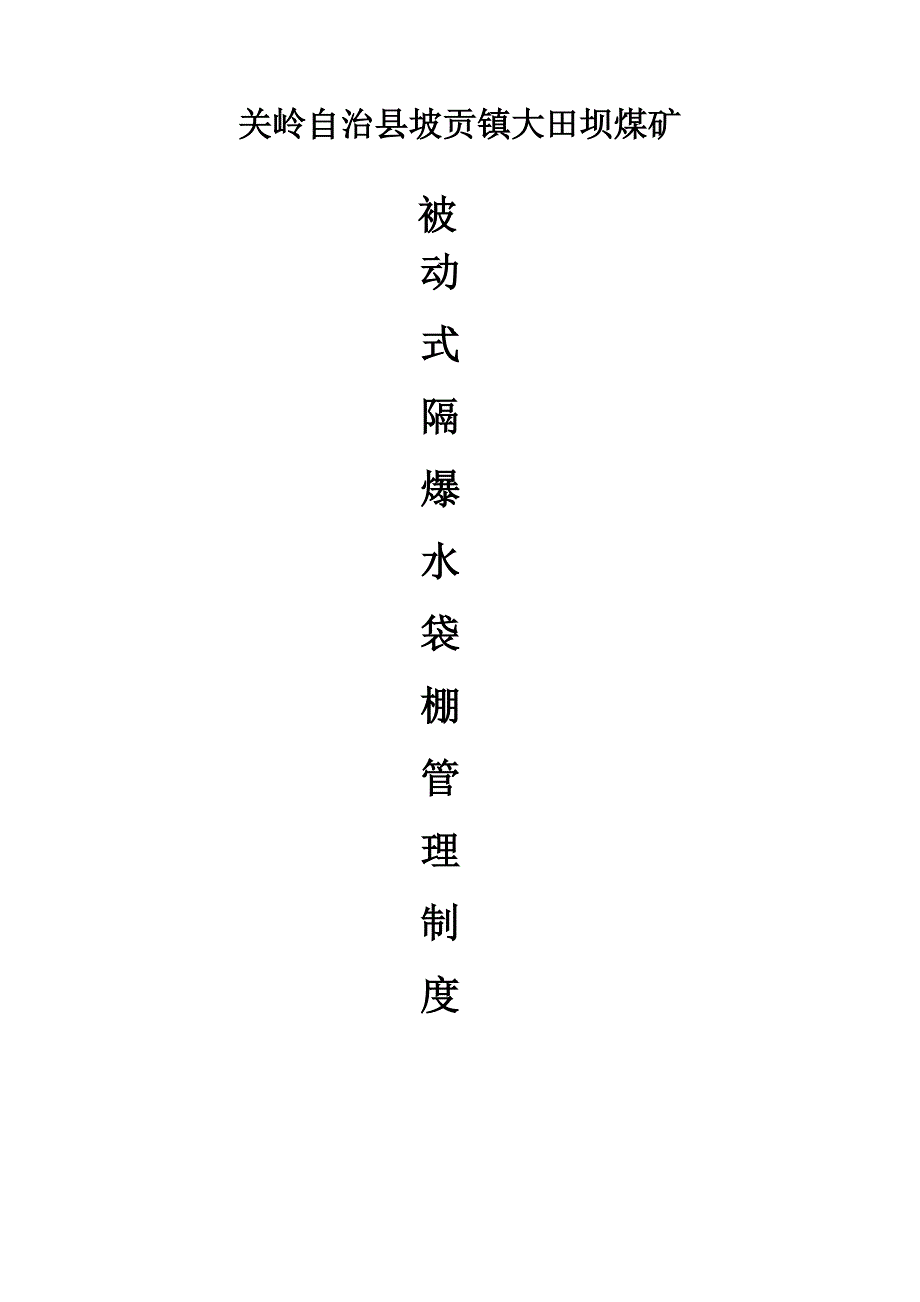

关岭自治县坡贡镇大田坝煤矿 被 动 式 隔爆水袋棚管理制度关岭自治县坡贡镇大田坝煤矿被动式隔爆水袋棚管理制度第一条 矿通风管理部门应根据《煤矿安全规程》的规定和上级的有关要求，结合矿井生产实际，编制矿井防止煤尘爆炸的预防措施和矿井隔爆水袋棚布置设计，报矿总工程师批准后组织实施同时，还应根据矿井生产部署变化情况及进调整，为矿井安全生产创造条件；第二条 隔爆式水袋棚分为主要隔爆水袋棚和辅助隔爆水袋棚，分别设置在以下与之相对应的地点：（一）主要隔爆水袋棚：主要设置在矿井两翼与井筒相连通的主要运输大巷和回风大巷；相邻采区之间的集中运输巷道和回风巷道；相邻煤层之间的运输石门和回风门二）辅助隔爆水袋棚：采煤工作面进风、回风巷道；采区内的煤和半煤岩掘进巷道；采用独立通风并有爆炸危险的其它巷道第三条 根据矿井生产实际，隔爆水袋棚布置可选用以下形式：（一）集中式水袋棚：将数排水袋集中布置在一段巷道内（见图1），该段巷道长度称为棚区长度适用于主要隔爆水袋棚和辅助隔爆水袋棚的布置二）分散式水袋棚：水袋棚架按两排或单排为一组，分散布置在可能发生瓦斯爆炸地点以外的相当长和一段巷道内，形成保护带（见图2）。
适用于辅助隔爆水袋棚的布置三）分散集中组合式水袋棚：将分散式与集中式在同一巷道中混合安装使用（见图3）主要适用于推进速度很快的采、掘工作面四）旁侧式水袋棚：棚架上的水袋安装在巷道的一侧（称单旁侧式）或者两侧（称双旁侧式），以保证巷道一侧或巷道中部有自由通道（见图4）此种水袋布置方式用于集中式水袋棚布置形式21—水袋2—棚架1—单旁侧式2—双旁侧式图4 旁侧式水袋棚 第四条 隔爆水袋棚的设置位置应符合以下规定：（一）隔爆水袋棚应设在直线段巷道内，棚区及其前后各10m巷道的为面应保持一致，不得将其安设在巷道断面扩大或超高处；（二）隔爆水袋棚安装起点距巷道交叉口或转弯处的距离以50—75m为宜；3棚区长度：集中式水袋的主要隔爆棚不小于30m，辅助隔爆棚不小于20m；分散式的辅助隔爆棚不小于200m，两小组水袋之间的距离以10—30m为宜；（四）隔爆水袋排距：以1.2 —3m为宜；（五）辅助隔爆棚距采掘工作面的距离：集中式以60—200m为宜，分散式以30—60m为宜；（七）分散集中组合式水袋棚，分散式与集中式之间的距离以30—90m为宜；（八）巷道内需设多组辅助隔爆棚时，第组辅助隔爆棚之间的距离不应大于200m。
第五条 水袋的安装应符合以下要求：（一）园弧形敞口式水袋必须采用悬吊安装方式二）水袋安装架的两根平行承重梁必须进行强度计算，不得出现弯曲变形，两梁间的距离应满足吊环宽度要求（见图（五）图6）221—承重梁1—挂钩尺寸图5 水袋安装方法1B1b133—水袋2—水袋安装尺寸1100㎜20－25㎜10㎜吊环宽度（B1）： B1=b1＋2×10 ㎜式中：b1——水袋宽度，mm重庆煤科分院生产的水袋宽度分别为440mm（GBSD型、30L型、60L型）和480mm（80L型）三）同一梁上相邻两挂钩之间距（B2）等于水袋同一边上两吊环的孔中心间距（b3）（见图6），即：B2=b3 mmb2b3b3b3图6 水袋孔位置图（四）水袋挂钩角应相向固定在两要承重梁上，不得出现自由摆动五）挂钩钩角弯曲成60±5°钩角成园弧形，钩尖长20—25mm，挂钩可用4—8mm园或者8号铅丝制作（见图5）六）水袋数量与巷道断面间的关系，应满足以下条件的要求：当S≤10m时，×100%≥35%；当S≤12m时，×100%≥50%；当S＞12m时，×100%≥65%；式中：S——巷道净断面，㎡； n——排棚上的水袋个数； B——水袋迎风断面宽度，mm； L——水袋棚设置处巷道宽度，mm。
第六条 同一断面内水袋安装应符合以下要求：（一）水袋长边应垂直于巷道中线；（二）水袋之间的间隙与水袋同支架或巷壁之间的间隙之和不得大于1.5m,特殊情况下不超过1.8m；（三）水袋与水袋之间的间隙不得大于1.2m；（四）水袋边缘与巷壁、支架、顶板、构筑物等之间的间距不得小于0.1m；水袋底部至巷顶板或支架顶梁的距离不得大于1.6m，否则，必须在该水袋上方增设1个水袋；水袋底部至巷道轨面的高度应在1.8～2.6m的范围内；（六）禁止把水袋安装在支柱和设备后面；（七）巷道高度超过4m时，应设置双层水袋棚其中：上层水袋棚的用水量按巷道断面30L/m2计算；下层水袋用水量按主要与辅助水袋棚用水量计算第七条 水袋棚用水量应根据水袋棚结构型式计算确定一）集中式水袋棚用水量可按下式计算：G =q×S L式中：G——棚子所需水的总量，L； Q——单位巷道净断面积需水量，L/m2主要隔爆水棚q=400L/ m2；S——巷道净断面积，m2二）分散式水袋棚用水量可按下式计算： G =q×LS或G≥1.2L×S L式中：G——水袋棚所需水的总量，L； q——水袋棚区所占巷道空间的用水量，一般q≥1.2L/ m2；S——巷道净断面积，m2。
三）旁侧式水袋棚用水量和棚架间距与辅助集中式水袋棚相同四）水袋棚区水袋个数应按下式计算：n= 个式中：n——水袋棚区水袋总个数（个）； G——水袋棚区内水袋总用水量，L； V——单个水袋的用水量，L/个 第八条 隔爆水袋的使用管理应遵循以下规定：（一）矿通风管理部门必须在矿井防尘系统图上标明井下水袋棚的类型及其设置位置二）主要隔爆棚和辅助隔爆棚分别由矿通风队和采掘队明确人员管理隔爆棚管理人员必须经常检查隔爆棚的稳固情况和隔爆水袋的充水情况，发现问题及时处理，保证隔爆棚稳固可靠，隔爆水袋数量和充水量符合要求三）水袋必须保持清洁卫生正常情况下，水袋棚管理人员每半月必须清洗一次水袋内的粉尘若因某些特殊原因，造成水袋内沉积的粉尘较多时，应提前清除，不得延误四）集中式水袋棚与采掘工作面距离超过规定时，必须及时搬迁水袋棚搬迁水袋棚应遵循分步搬迁的原则，即首先搬迁一半水袋棚到新的地点安装符合要求后，再搬迁另一半水袋棚严禁一次搬迁完毕全部水袋棚五）井下所有隔爆水袋棚实行挂牌管理牌板应标明设置地点、巷道断面、棚区长度、水袋型号、水袋数量、总水量、水袋的排距及组间距、水袋棚管理人员姓名、检查日期与检查结果等内容。
六）矿每月、矿通风队每半月必须对井下隔爆水袋的使用情况进行一次全面检查，发现问题应及时处理，报矿总工程师七）矿井所有作业人员不得损坏隔爆水袋，凡无故损坏者，按水袋价格1—5倍的比例予以安全罚款。
