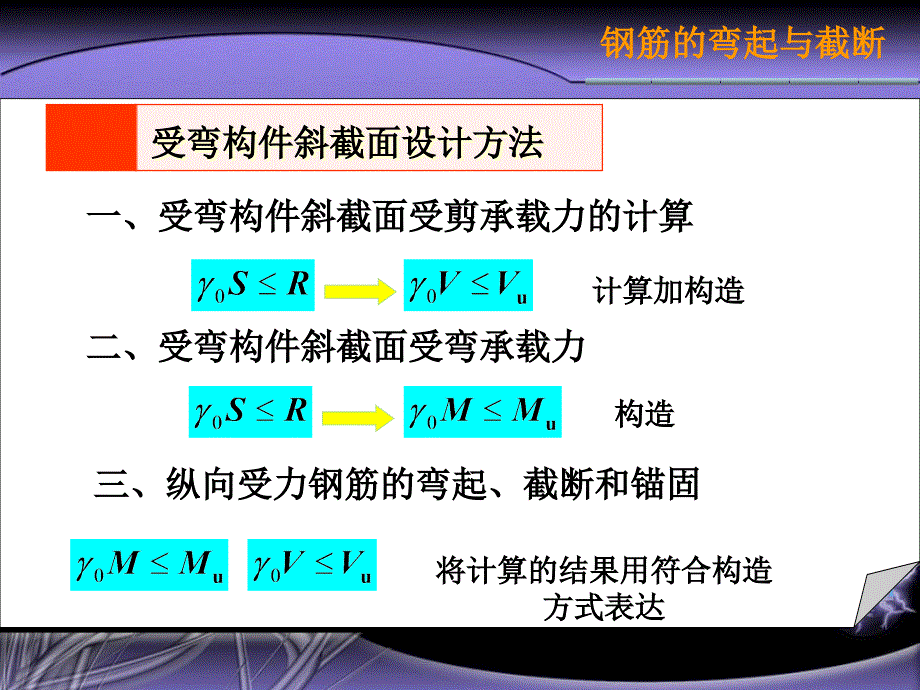

钢筋的弯起与截断 一 受弯构件斜截面受剪承载力的计算 二 受弯构件斜截面受弯承载力 三 纵向受力钢筋的弯起 截断和锚固 构造 计算加构造 将计算的结果用符合构造方式表达 钢筋的弯起与截断 受弯构件纵筋的弯起与截断 难点分析 解决好截面设计和构件中钢筋空间位置的问题 解决好正截面承载力和斜截面承载力的关系 解决好与正截面和斜截面相关的构造问题 钢筋的弯起与截断 解决方案 正截面承载力 斜截面承载力 承载力要求 构造要求 方便施工 节约钢材 控制截面上满足 正 斜截面 正 斜协调配合 全构件上钢筋的空间位置 钢筋的弯起与截断 实施途径 受弯构件的材料图 定义及作法 材料图能说明什么 材料图反映正截面问题 材料图反映斜截面问题 材料图涉及的锚固问题 钢筋的弯起与截断 1 正截面受弯承载力图 材料图 1 荷载弯矩图与抵抗弯矩图的概念 根据构件实际配置的纵向钢筋绘制的梁上各正截面所能承受的弯矩图 局部与全构件 荷载弯矩图 抵抗弯矩图 材料图 根据构件的受力状况绘出的设计弯矩图 钢筋的弯起与截断 荷载弯矩图 抵抗弯矩图 钢筋的弯起与截断 2 材料图的作用 反映材料在各截面的利用程度 确定纵向钢筋的截断位置 确定纵向钢筋的弯起数量和位置 钢筋为何要弯起 钢筋如何在全构件上充分利用 什么钢筋可以截断 理论断点及延伸长度 钢筋的弯起与截断 3 材料图的作法 正截面承载力 近似简化且偏安全取为线性关系 钢筋的弯起与截断 斜截面抗剪承载力 斜截面抗弯承载力 钢筋截断与锚固 根据受剪承载力的计算及抗剪的构造要求确定钢筋的弯起位置及弯筋的数量 弯起点 弯终点 弯起钢筋的弯起点离充分利用点的距离 钢筋的弯起与截断 a b e 纵筋全部伸入支座时的材料图 作图示例 钢筋的弯起与截断 作图示例 梁轴线 a e f E F B D A B C C D 部分纵筋弯起时的材料图 钢筋的弯起与截断 作图示例 部分纵筋截断时的材料图 承受正弯矩的梁下部受力钢筋不在跨内截断 注意 纵向钢筋弯起 应满足三个要求 1 满足正截面受弯承载力的要求钢筋弯起后的抵抗弯矩图外包荷载弯矩图 2 满足斜截面受剪承载力的要求通过受剪承载力的计算及构造要求 确定所需弯起钢筋的数量和位置 3 满足斜截面受弯承载力的要求采用构造措施满足弯起钢筋的弯起点离充分利用点的距离s h0 2 2 满足斜截面受弯承载力的纵筋弯起位置 钢筋的弯起与截断 2 满足斜截面受弯承载力的纵筋弯起位置 s h0 2 s h0 2 纵筋弯起位置 钢筋的弯起与截断 弯起钢筋的弯起点 未弯起前 弯起后 要保证斜截面抗弯承载力则 设弯起点离弯筋充分利用的截面I I的距离为s 从图中可见 为什么s h0 2 钢筋的弯起与截断 zb sin z ctg ss zb sin z ctg z 1 cos sin 通常 45 或60 近似取z 0 9h0则s 0 373 0 52 h0 即当s h0 2时 能满足斜截面抗弯的要求 钢筋的弯起与截断 3 纵向受力钢筋的截断位置 计算不需要该钢筋截面 理论截断点 强度充分利用截面 粘结锚固 伸出 长度 延 外 伸长度 钢筋的弯起与截断 表3 从ld1和ld2中选外伸较长者 ld1和ld2的取值见表3 钢筋的弯起与截断 梁纵筋弯起 截断和锚固小结 1 由控制截面的作用效应设计值确定正截面承载力所需钢筋面积 正钢筋及负钢筋 在选择钢筋直径和根数时 考虑采用部分正弯矩区段纵筋弯起承担部分负弯矩 满足构造要求 节约钢筋 同时便于施工 钢筋的弯起与截断 2 由控制截面的作用效应设计值确定斜截面承载力所需钢筋面积 箍筋及弯筋 考虑采用箍筋和弯筋共同抗剪时 应满足弯起点和弯终点位置要求 3 绘制梁的纵剖面图 并依据控制截面的配筋及正负弯矩协调和正斜截面协调绘出纵筋 同时绘出梁的纵轴线 纵筋的弯起点及与梁轴线的交点是绘材料图的控制点 钢筋的弯起与截断 4 根据梁的弯矩包络图 并由实际配筋量确定不同编号的钢筋所承担的抵抗弯矩 正弯矩区段把弯筋分在外侧 负弯矩区段将先断的钢筋分在外侧 钢筋的弯起与截断 4 根据梁的弯矩包络图 并由实际配筋量确定不同编号的钢筋所承担的抵抗弯矩 正弯矩区段把弯筋分在外侧 负弯矩区段将先断的钢筋分在外侧 钢筋的弯起与截断 5 绘制梁材料图 确保正截面承载力要求 材料图完全包住设计弯矩图 负弯矩区段确定钢筋的理论切断点 进而确定钢筋的实际断点 确定与架立筋搭接钢筋的长度 确保斜截面抗弯承载力要求 弯起点离充分利用点的距离大于h0 2 钢筋的弯起与截断 6 绘制梁钢筋的抽筋大样图 根据钢筋在梁中的位置 将钢筋抽出来 其布置顺序依据梁中钢筋的位置布置 不要左右 上下移动 便于查看 钢筋的弯起与截断 以一伸臂梁设计为例说明材料图的作法 钢筋的弯起与截断 223 81 236 76 210 40 105 40 234 5 260 4 61 99 174 59 253 23 279 60 242 17 57 65 内力包络图的作法 钢筋的弯起与截断 2 12 2 22 2 12 材料图 。
