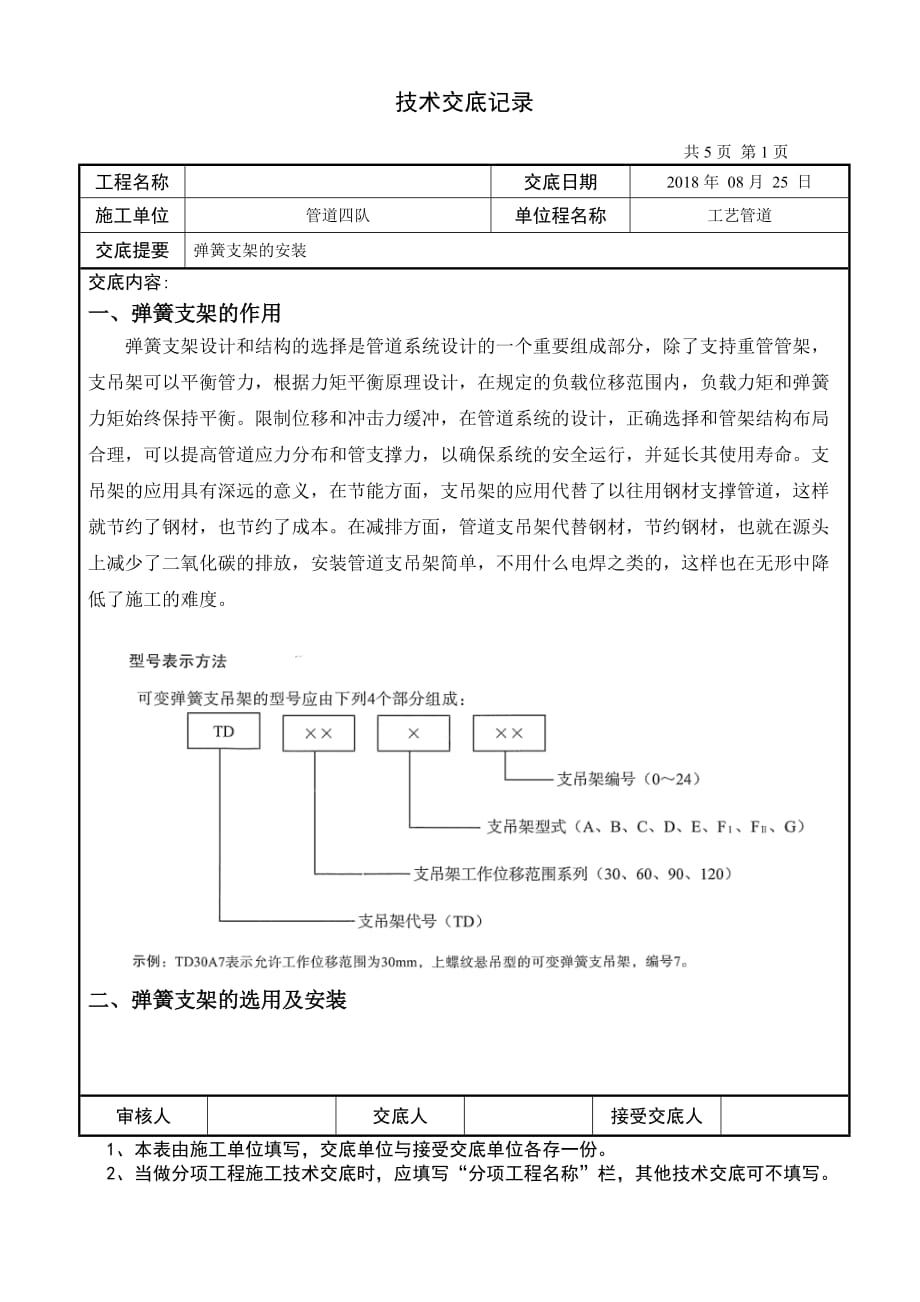

技术交底记录 共5页 第1页工程名称 交底日期2018年 08月 25 日施工单位管道四队单位程名称工艺管道交底提要弹簧支架的安装交底内容:一、弹簧支架的作用弹簧支架设计和结构的选择是管道系统设计的一个重要组成部分，除了支持重管管架，支吊架可以平衡管力，根据力矩平衡原理设计，在规定的负载位移范围内，负载力矩和弹簧力矩始终保持平衡限制位移和冲击力缓冲，在管道系统的设计，正确选择和管架结构布局合理，可以提高管道应力分布和管支撑力，以确保系统的安全运行，并延长其使用寿命支吊架的应用具有深远的意义，在节能方面，支吊架的应用代替了以往用钢材支撑管道，这样就节约了钢材，也节约了成本在减排方面，管道支吊架代替钢材，节约钢材，也就在源头上减少了二氧化碳的排放，安装管道支吊架简单，不用什么电焊之类的，这样也在无形中降低了施工的难度二、弹簧支架的选用及安装 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录 共5页 第2页工程名称 交底日期2018年 08月 25 日施工单位管道四队单位程名称工艺管道交底提要弹簧支架的安装交底内容:1. 可变弹簧支吊架的安装方式和支吊架形式代号选用FI型，支架底板搁置在支撑构件上，支撑上面管道和设备（带普通荷重板）储油区DN100 弹簧支架选用型号TD60FI 5；DN250弹簧支架选用型号TD60FI 10审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技术交底记录 共5页 第3页工程名称 交底日期2018年 08月 25 日施工单位管道四队单位程名称工艺管道交底提要弹簧支架的安装交底内容:2.FI 支吊架安装状态与工作状态下的高度示意图（位移向下）审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技术交底记录 共5页 第4页工程名称 交底日期2018年 08月 25 日施工单位管道四队单位程名称工艺管道交底提要弹簧支架的安装交底内容:3.支架安装高度可调节量故：TD60FI 5弹簧支架的L平均=311mm;弹簧支架TD60FI 10的L平均=369mmT计设计给值30mm，高度微调量ΔL=±25mm因而：TD60FI 5：安装高度为341mmTD60FI 10：安装高度为399mm在现场操作时，首先测量管道距离地面的实际高度，用实际高度与安装范围尺寸做比较a.如果实际高度刚好在安装高度，则用膨胀螺栓对其底座进行固定；b.如果实际高度大于在安装高度，则用俩块钢板与钢管焊接作支撑构件，如下图，且将其上部与弹簧支架底座用双头螺栓固定，下部用膨胀螺栓对其底座进行固定DN100支架用DN100钢管、DN250支架用DN200钢管、钢板厚度14mm）弹簧支架 C.如果实际高度大于在安装高度，将地面处理，保证管道距离地面的高度在弹簧支架安装范围内，然后用膨胀螺栓对其底座进行固定。
DN100管用膨胀螺栓M12*100，DN250管用膨胀螺栓M16*100；DN100管用双头螺栓M12*70，DN250管用双头螺栓M16*70审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写技术交底记录 共5页 第5页工程名称 交底日期2018年 08月 25 日施工单位管道四队单位程名称工艺管道交底提要弹簧支架的安装交底内容:三、弹簧支架定位销拆除注意事项1.由制造厂按用户提供的安装载荷，用定位销将弹簧支吊架的指示板固定在与安装载荷相应的位置上，使弹簧支吊架暂处于刚性状态2.管道经清洗、水压试验后，取掉定位销，方可将管道投入使用3.管道开始运行时，首先检查定位销是否合部拆除，再检查指示板从安装载荷到工作载荷的位移过程中有无卡阻现象4.管道投入正常运行后，检查弹簧支吊架在工作载荷时的位移是否与设计一致管道停止运行后，检查指示板是否复位到安装载荷的位置。
检查弹簧的吊架紧扣性等 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
