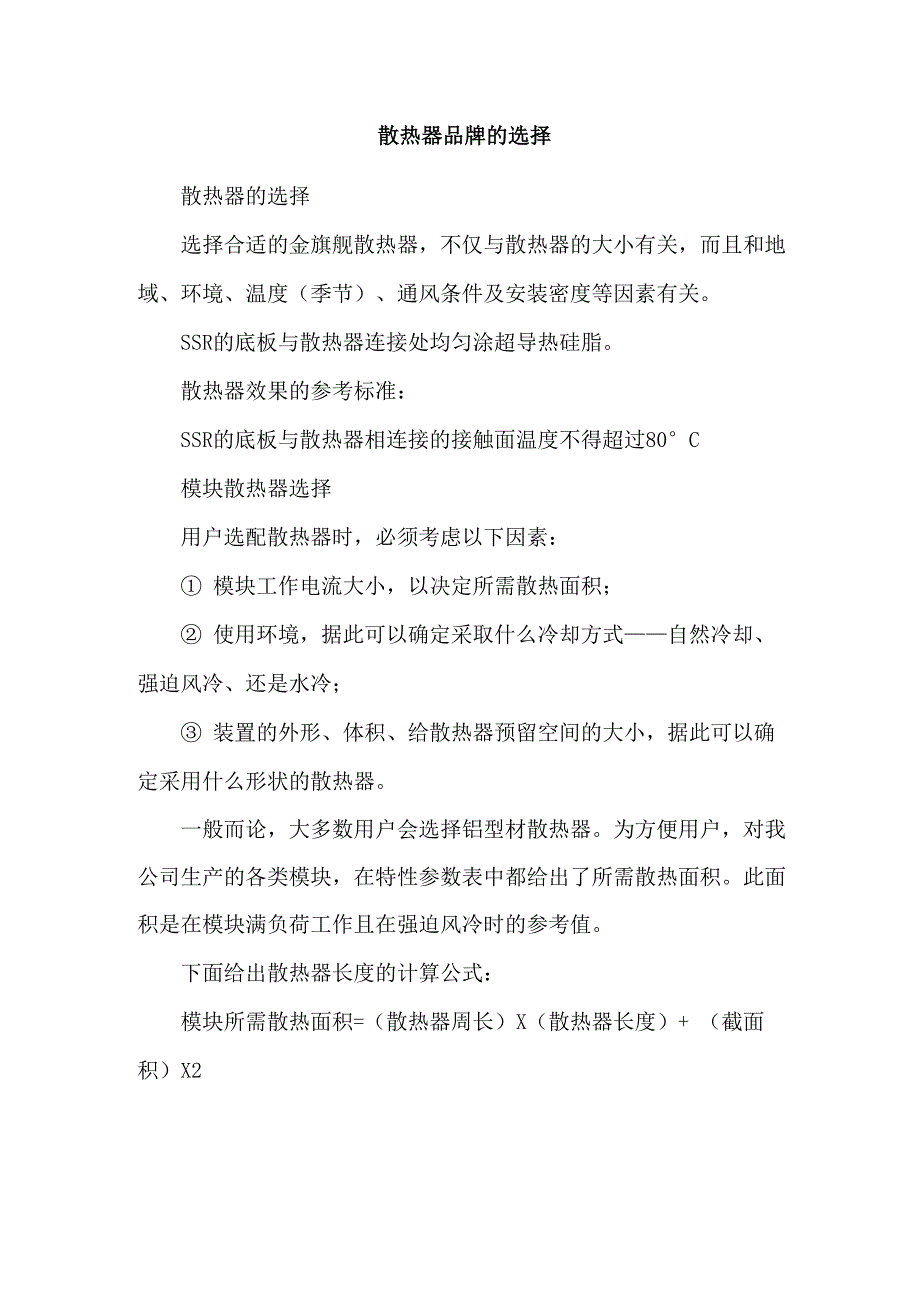

散热器品牌的选择散热器的选择选择合适的金旗舰散热器，不仅与散热器的大小有关，而且和地 域、环境、温度（季节）、通风条件及安装密度等因素有关SSR的底板与散热器连接处均匀涂超导热硅脂散热器效果的参考标准：SSR的底板与散热器相连接的接触面温度不得超过80°C模块散热器选择用户选配散热器时，必须考虑以下因素：① 模块工作电流大小，以决定所需散热面积；② 使用环境，据此可以确定采取什么冷却方式——自然冷却、强迫风冷、还是水冷；③ 装置的外形、体积、给散热器预留空间的大小，据此可以确 定采用什么形状的散热器一般而论，大多数用户会选择铝型材散热器为方便用户，对我 公司生产的各类模块，在特性参数表中都给出了所需散热面积此面 积是在模块满负荷工作且在强迫风冷时的参考值下面给出散热器长度的计算公式：模块所需散热面积=（散热器周长）X（散热器长度）+ （截面 积）X2其中，模块所需散热面积为模块特性参数表中给出的参考值，散 热器周长、截面积可以在散热器厂家样本中查到，散热器长度为待求 量在使用功率器件时最重要的是如何使其产生的热量有效地散发 出去，以获得高可靠性散热的最一般方法是把器件安装在散热器上，散热板将热量辐射 到周围的空气中去，以及通过自然对流来散发热量。
一般地说，从散热器到周围的空气的热流量(P)可由下例表示 P=hAn △T 式中h为散热器总的传热导率(W/cm2°C)，A为散热器的表面积(c m2), n为散热器效率,△T为散热器的最高温度与环境温度之差(C)上式中h是由辐射及对流来决定，n是由散热器的形状来决定 总之，散热器的表面积越大，与环境温度之差越大，散热板的热 量辐射越有效1) 辐射散热下述近似式表示辐射散热hr=2.3X 10-11 (△T/2+237)3(W/cm2C)式中£是表面辐射率，随散热器的表面状况而变化表面研磨光洁的 产品£ =0.05〜0.1也就是说辐射率极差然而，散热器表面涂以涂 料，经氧化可使£ =1(2) 对流散热功率器件安装在装置的框架上时，采用对流散热比辐射散热更有 效在一个大气压的空气中，采用对流散热器的传导率近似地由下式 表示hc=4.3X10-4X(AT/H) 1/4 (W/cm2°C)式中，H是散热垂直方向的高度散热器的间隔高定在H1/4 (c m)之内总之，散热器的垂直方向长于水平方向更为有效3) 散热器效率n若用薄材料制成散热器，则离热源越远，表面温度越低，散热效 果也越差上述公式是假定温度都是均匀分布的，而实际上在散热板 的边缘部位表面温度越低。
这种由散热器本身温度确定的系数就是散热器效率，它表示散热 板实际传递的热量与器材安装部位最高温度视为均匀分布时的热量 之比n主要是由所用散热器的材料大小与厚度来决定的一般地说， 热传导率高的材料如铝(2.12W/cm2C)及铜(3.85W/cm2C)而钢(0. 46W/cm2C )就相当差了另外，散热器的厚度以厚些为好，并以跟散热器的长度平方成比 例为最佳根据上述各点，适用于功率器件的散热器应满足下列要求:(I) 表面积尽可能大些II) 散热器表面阳极氧化，发黑处理Ill)散热器配置应使空气易于流通，以长边取垂直方向为佳W)使用热传导率良好的铝及铜作为散热器材料V)散热器厚些为好，厚度与长度平方成比例安装散热器的几点注意事项1. 在保证半导体功率器件工作时的实际结温小于最大结温情况 下，应尽量选用体积小，重量轻的规格2. 散热效果优劣与安装工艺有密切关系，安装时应尽量增大功 率器件与散热器的接触面积，降低接触热阻，提高传热效果3. 如果把接触热阻降的更小些，安装时在功率器件与散热器之 间加一薄薄的导热硅脂，可以降低热阻25〜30%4. 安装时需要在器件与散热器之间垫导热或绝缘垫片，建议采 用低热阻材料，如紫铜箔、铝箔或薄云母、聚脂薄膜。
5. 当安装一个器件时，其安装孔(或组孔)置于散热器基面的 中心(L/2)位置当安装两个或两个以上器件时其安装孔(或组孔) 位置在散热器基面中心线上均布(L/2n)位置6. 紧固器件时需保证螺钉扭力一致7. 功率器件与散热器安装好后，不宜再对功率器件和散热器进 行机械6.紧固器件时需保证螺钉扭力一致加工或整形，否则会产生应力，增加接触热阻8. 单面肋片式散热器，适于在设备外部(如安装在机箱外部) 作自然风冷，即利于功率器件的通风散热又可降低机内温升9. 自然冷却后，应使散热器的断面平行于水平面的方向；强制 风冷时，应使气流的流向平行于散热器的肋片方向订货须知当你订货时，敬请依照下列的说明，参照具体型号、规格目录选 择，按其顺序提供详细的加工资料，以便于彼此之间的统一、明了， 为此，您可获得最迅速最满意的服务1.散热器规格-长度2.数量3.加工、攻丝样式、附图4.表面处 理的方法5.定货说明、来图来样例如：1.产品规格（例如：20*15*11） 2.200 件 3.M6*8 M8*10 （见附图）4.表面氧化处理：原白意思是：要15*11散热器、长 度20、200件、按图纸加工、原白色。
