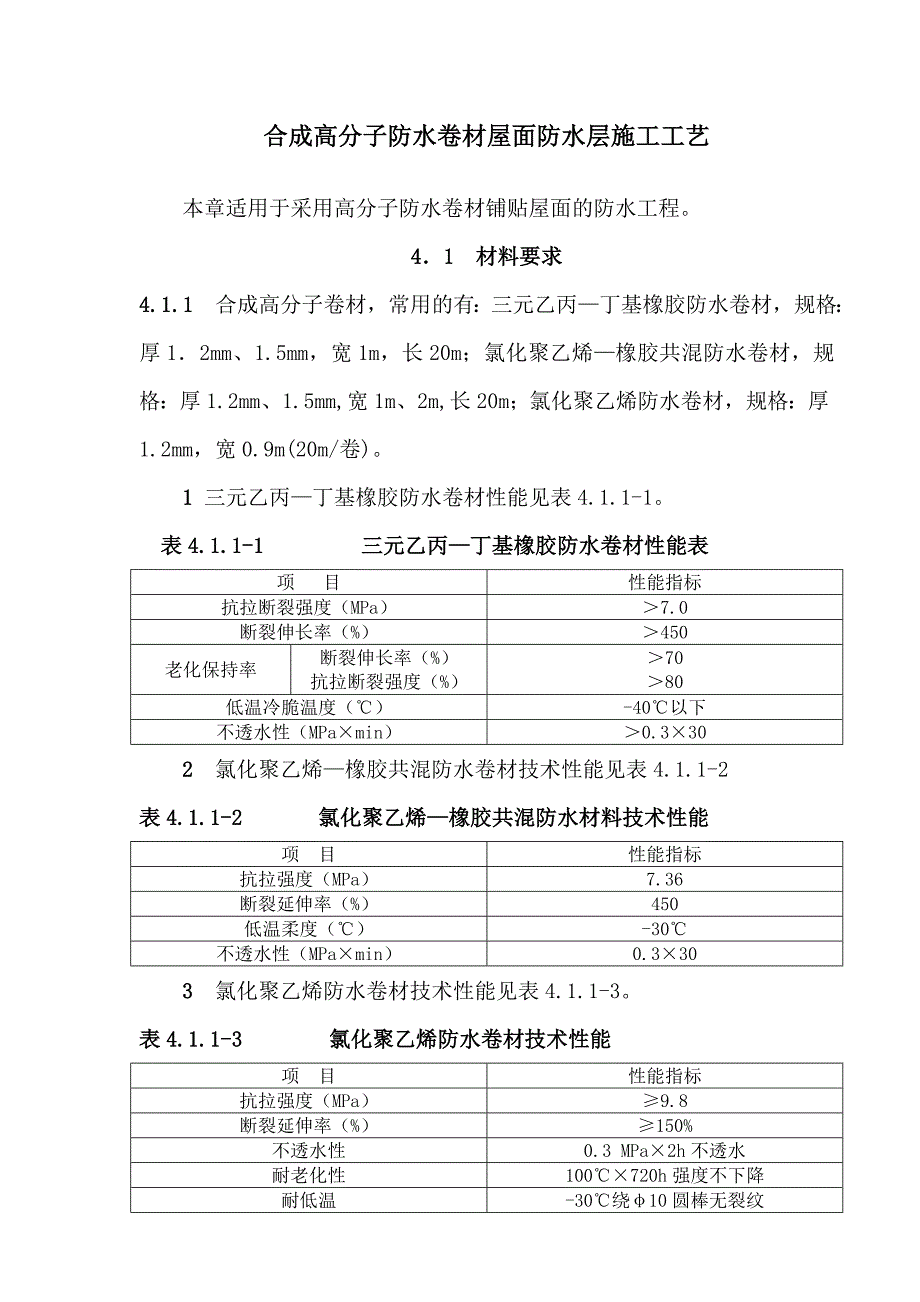

合成高分子防水卷材屋面防水层施工工艺 本章适用于采用高分子防水卷材铺贴屋面的防水工程4．1 材料要求4.1.1 合成高分子卷材，常用的有：三元乙丙—丁基橡胶防水卷材，规格：厚1．2mm、1.5mm，宽1m，长20m；氯化聚乙烯—橡胶共混防水卷材，规格：厚1.2mm、1.5mm,宽1m、2m,长20m；氯化聚乙烯防水卷材，规格：厚1.2mm，宽0.9m(20m/卷)1 三元乙丙—丁基橡胶防水卷材性能见表4.1.1-1表4.1.1-1 三元乙丙—丁基橡胶防水卷材性能表项 目性能指标抗拉断裂强度（MPa）＞7.0断裂伸长率（%）＞450老化保持率断裂伸长率（%）抗拉断裂强度（%）＞70＞80低温冷脆温度（℃）-40℃以下不透水性（MPa×min）＞0.3×302 氯化聚乙烯—橡胶共混防水卷材技术性能见表4.1.1-2表4.1.1-2 氯化聚乙烯—橡胶共混防水材料技术性能项 目性能指标抗拉强度（MPa）7.36断裂延伸率（%）450低温柔度（℃）-30℃不透水性（MPa×min）0.3×303 氯化聚乙烯防水卷材技术性能见表4.1.1-3表4.1.1-3 氯化聚乙烯防水卷材技术性能项 目性能指标抗拉强度（MPa）≥9.8断裂延伸率（%）≥150%不透水性0.3 MPa×2h不透水耐老化性100℃×720h强度不下降耐低温-30℃绕φ10圆棒无裂纹4.1.2 合成高分子防水卷材配套材料见表4.1.2表4.1.2 合成高分子防水卷材配套材料选择配套材料三元乙丙防水卷材氯化聚乙烯—橡胶共混防水卷材LYX-603氯化聚乙烯 防水卷材基层处理剂聚氨酯甲乙组分，二甲苯稀释剂聚氨酯涂料稀释使用或水乳型涂料喷涂处理稀释粘结剂：乙酸乙酯：汽油=1：1基层粘结剂CX-404胶CX-404胶或CX-409胶LYX-603—3#胶、淡黄色透明粘稠液体、剥离强度≥15N/10mm，浸水168h后保持率≥70％卷材接缝粘结剂丁基橡胶粘结剂甲、乙组分或甲组分丁基橡胶粘结剂氯丁系列胶粘剂CX-404胶CX-409胶LYX-603—2#胶、灰色透明粘稠液体、剥离强度≥15N/10mm，浸水168h后保持率≥70％增强密 封膏聚氨酯嵌缝膏(甲、乙组分)聚氨酯嵌缝膏聚氨酯嵌缝膏着色剂用于屋面着色(银灰色)涂料着色(银灰色)涂料着色(银色)涂料自硫化胶带丁基胶带或其他橡胶粘带 注：第5节操作工艺中为三元乙丙防水卷材使用的配套材料，其他防水卷材按相应的配套材料使用。
4．2 主要机具 一般应配备的合成高分子防水卷材施工机具见表4.2表4.2 合成高分子防水卷材施工机具机具名称规 格用 途高压吹风机300mm清理基层用扫帚普通清理基层用小平铲小型清理基层用电动搅拌器300W搅拌胶粘剂等用流动刷φ60×300mm涂布胶粘剂用铁桶20L装胶粘剂用汽油喷灯（或专用火焰喷枪）3L（热熔法粘结卷材用）压子小型压实卷材接缝用手持压滚φ40×50mm压实卷材用铁棍300mm长30kg重压实粘结层用剪刀普通剪裁卷材用皮卷尺50m度量尺寸用钢卷尺2m度量尺寸用铁管φ30×1500mm铺贴卷材用小线绳弹基准线用彩色粉弹基准线用粉笔做标记用安全带施工安全保护用品工具箱保存工具用4.3 作业条件参看本篇第三章“高聚物改性沥青防水卷材屋面防水层”第3.3节内容4.4 操作工艺4.4.1 工艺流程（以三元乙丙防水卷材为例）：涂刷底胶细部附加层配制底胶弹线找规矩基层清理基层涂刷胶粘剂卷材刷胶粘剂卷材铺贴卷材收头、粘贴验收卷材保护层蓄水实验卷材接头密封4.4.2 涂刷聚氨酯底胶：1 配制底胶：将聚氨酯材料按甲：乙：二甲苯=1：1.5：1.5的比例（重量比）配合搅拌均匀：配制成底胶后，即可进行涂刷。
2 涂刷底胶（相当于冷底子油）：将配制好的底胶用长把滚刷均匀涂刷在大面积基层上，厚薄要一致，不得有漏刷和白点现象；阴阳角管根等部位可用毛刷涂刷；在常温情况下，干燥4h以上，手感不粘时为准，即可进行下道工序4.4.3 复杂部位附加层：1 增补剂配制：将聚氨酯材料按甲：乙组份以1：1～1.5的比例（重量比）配合搅拌均匀，即可进行涂刷；配制量视需要确定，不宜一次配制过多，防止多余部分固化2 按上述方法配制好以后，用毛刷在阴阳角、排水口、通气孔根部等处，涂刷均匀，做为细部附加层，厚度以1.5mm为宜，待其固化24h后，即可进行下道工序4.4.4 铺贴卷材防水层：1 铺贴前在未涂胶的基层表而排好尺寸，弹出标准线，为铺好卷材创造条件卷材铺贴方向应符合下列规定：屋面坡度小于3％时，卷材宜平行屋脊铺贴；屋面坡度在3％以上或屋面受震动时，卷材可平行或垂直屋脊铺贴；上下层卷材不得相互垂直铺贴 2 铺贴卷材时，先将卷材摊开在平整、干净的基层上清扫干净，用长把滚刷蘸CX404（或其他合成分子胶粘剂）胶均匀涂刷在卷材表面，在卷材接头部位应空出100mm不涂胶，刷胶厚度要均匀，不得有漏底或凝聚块存在。
当胶粘剂静置10～20min干燥，指触不沾手时，用原来卷卷材的纸筒再卷起来，卷时要求端头平整，不得卷成竹笋状，并要防止进入砂粒、尘土和杂物 3 基层涂布胶粘剂：已涂在基层底胶干燥后，在其表面涂刷CX404胶，涂刷要用力适当，不要在一处反复涂刷，防止粘起底胶，形成凝聚块，影响铺贴质量复杂部位可用毛刷轻轻涂刷，用力要均匀涂胶后指触不粘时，开始铺贴卷材4 铺贴时从流水坡度的下坡开始，先远后进的顺序进行，使卷材长向与流水坡度垂直，搭接顺流水方向将已涂刷好CX404胶（粘结剂）预先卷好的卷材，穿入φ30mm、长1.5m的锹把或铁管，由二人抬起，将卷材一端粘结固定，然后沿弹好的标准线向另一端铺贴；操作时卷材不要拉的太紧，每隔1m左右向标准线靠贴一下，依次顺序对准线边铺贴，或将已涂好胶的卷材，按上述方法推着向后铺贴但是无论采取那种方法铺贴均不得拉伸卷材，要防止出现皱折铺贴卷材时要减少阴阳角的接头，铺贴平面与立面相连接的卷材，应由下向上进行，使卷材紧贴阴阳角，不得有空鼓或粘贴不牢等现象 5 排除空气，每铺完一张卷材，应立即用干净的长把滚刷从卷材的一端开始在卷材的横方向顺序用力滚压一遍，以便将空气彻底排出。
6 为使卷材粘贴牢固，在排除空气后，用30kg重、300mm长的外包橡皮的铁辊滚压一遍，立面用手持压辊滚压粘牢4.4.5 接缝处理： 1 在未涂刷CX404胶的长、短边lOOmm处，每隔lm左右用CX404胶涂一下，待其基本干燥后，将接缝翻开临时固定 2 卷材接缝用丁基粘结剂粘结，先将A、B两组份材料，按1：1的(重量比)配合比搅拌均匀，用毛刷均匀涂刷在翻开的接缝表面，待其干燥30min后(常温15min左右)，即可进行粘合，从一端开始用手一边压合一边挤出空气；粘贴好的搭接处，不允许有皱折、气泡等缺陷，然后用铁辊滚压一遍；沿卷材边缘用聚氨酯密封膏封闭4.4.6 卷材末端收头：为使卷材末端收头粘贴牢固，防止翘边和渗水漏水，用聚氨酯密封膏等密封材料封闭严密后，再除刷一层聚氨酯涂膜防水材料防水层铺贴不得在雨天、雪天、大风天施工4.4.7 保护层：参照高聚物改性沥青防水卷材屋面保护层做法4.5 质量标准4.5.1 主控项目：1 卷材防水层所用卷材及其配套材料，必须符合设计要求 2 卷材防水层不得有渗漏或积水现象 3 卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。
4.5.2 一般项目： 1 卷材防水层的搭接缝应粘(焊)牢固、密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边 2 卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石砼保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求 3 排汽屋面的排汽道应纵横贯通，不得堵塞排汽管应安装牢固，位置正确，封闭严密 4 卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm 4.6 成品保护4.6.1 已铺贴好的卷材防水层，应及时采取保护措施，不得损坏，以免造成隐患4.6.2 穿过屋面、墙面等处的管根，不得损伤变位4.6.3 变形缝、水落口等处施工中临时堵塞的废纸、麻绳、塑料布等，完工后应及时清理出去，保持管内；口内畅通无阻4.6.4 防水层施工完成后，应及时做好保护层4.6.5 施工时不得污染墙面等部位4.7 应注意的问题4.7.1 空鼓：卷材防水层空鼓，发生在找平层与卷材之间，且多在卷材的接缝处，其原因是防水层中存有水分，找平层不干，含水率过大；空气排除不彻底，卷材没有粘贴牢固。
施工中应控制基层含水率，并应把住各道工序的操作关4.7.2 渗漏：渗水、漏水发生在穿过屋面管根、出水口、伸缩缝和卷材搭接处等部位伸缩缝未断开，产生防水层撕裂；其他部位由于粘接不牢、卷材松动或衬垫材料不严、有空隙等；接槎处漏水原因是甩出的卷材未保护好，出现损伤和撕裂，或基层清理不干净，卷材搭接长度不够等施工中应加强检查，严格执行工艺规程认真操作4.7.3 屋面防水施工中应严格按照《北京市建筑施工安全操作规程》中的规定做好安全防护，避免发生安全事故4.7.4 屋面防水施工中用于溶解基层处理剂的有机溶剂应有专人妥善保管，特别是甲醛及苯类溶剂应采取有效措施防止中毒。
