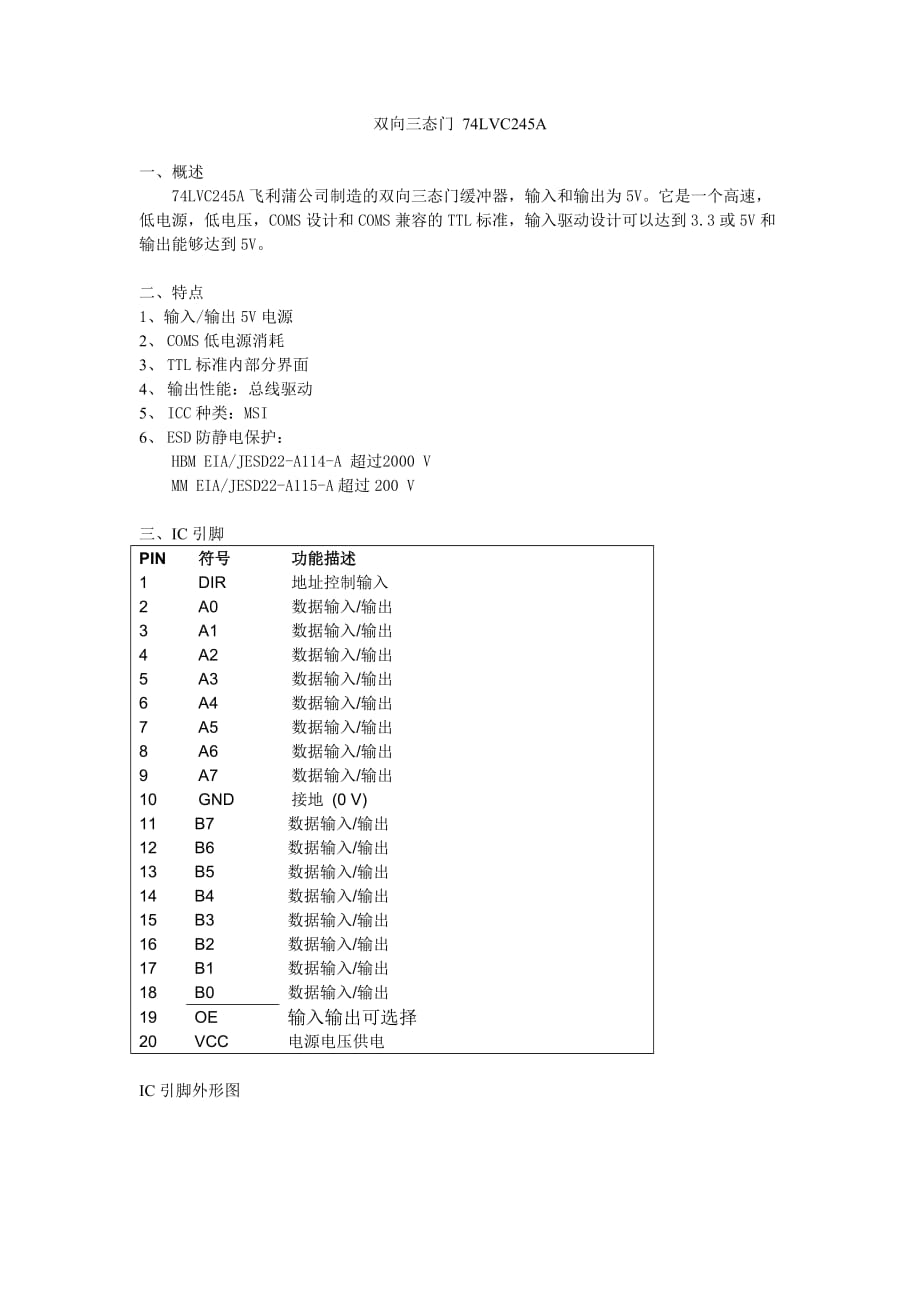

双向三态门 74LVC245A一、 概述74LVC245A飞利蒲公司制造的双向三态门缓冲器，输入和输出为5V它是一个高速，低电源，低电压，COMS设计和COMS兼容的TTL标准，输入驱动设计可以达到3.3或5V和输出能够达到5V二、 特点1、输入/输出5V电源2、 COMS低电源消耗3、 TTL标准内部分界面4、 输出性能：总线驱动5、 ICC种类：MSI6、 ESD防静电保护：HBM EIA/JESD22-A114-A 超过2000 VMM EIA/JESD22-A115-A超过200 V三、 IC引脚PIN 符号 功能描述1 DIR 地址控制输入2 A0 数据输入/输出3 A1 数据输入/输出4 A2 数据输入/输出5 A3 数据输入/输出6 A4 数据输入/输出7 A5 数据输入/输出8 A6 数据输入/输出9 A7 数据输入/输出10 GND 接地 (0 V) 11 B7 数据输入/输出12 B6 数据输入/输出13 B5 数据输入/输出14 B4 数据输入/输出15 B3 数据输入/输出16 B2 数据输入/输出17 B1 数据输入/输出18 B0 数据输入/输出19OE 输入输出可选择20 VCC 电源电压供电IC引脚外形图四、 IC内部框图。
