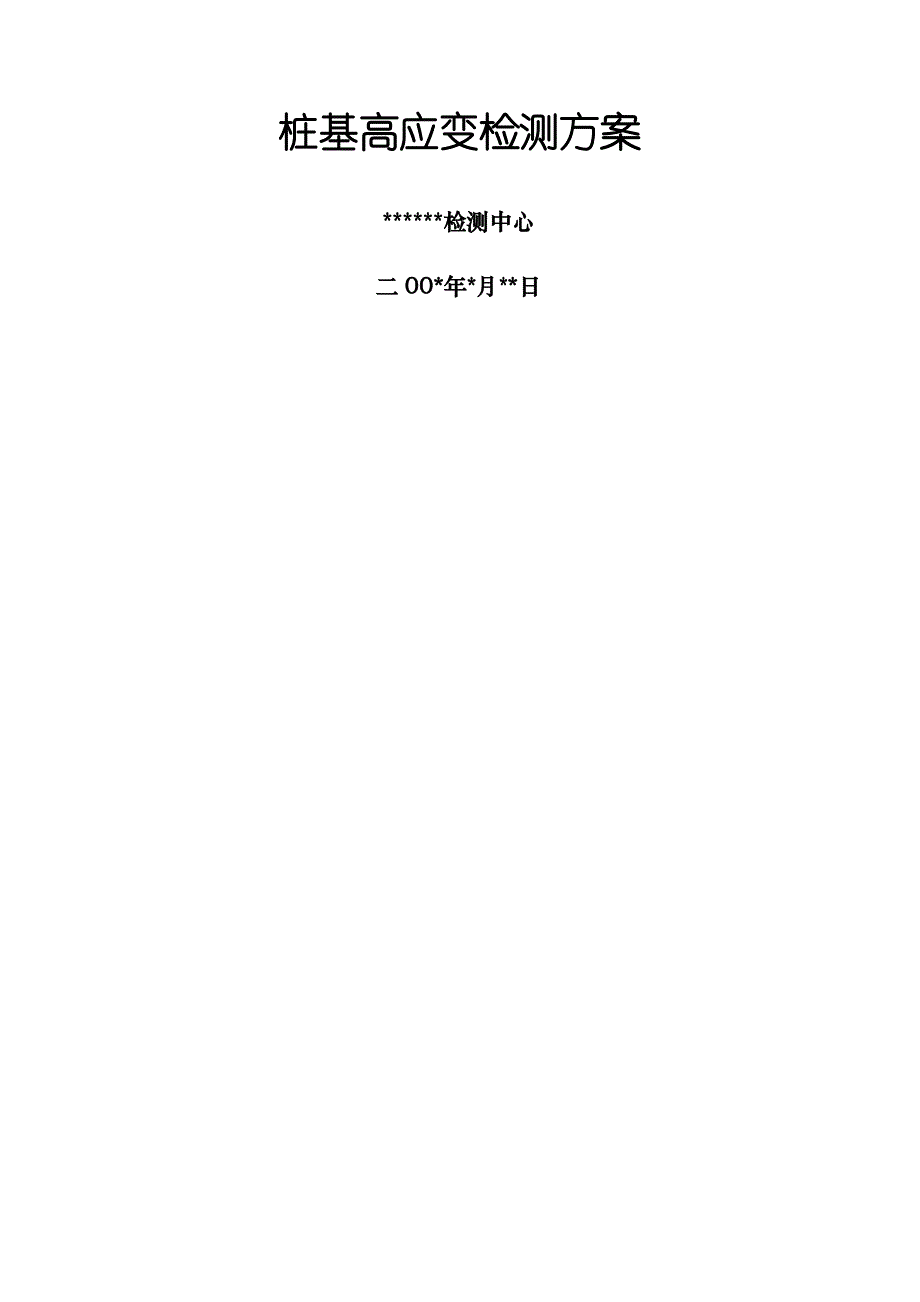

桩基高应变检测方案******检测中心二 00*年*月**日目录一、 前言......................................................二、 高应变检测................................................一、前言**工程桩基检测位于 ***二、高应变检测2.1 检测目的高应变检测目的是检测工程桩的竖向抗压承载力和桩身结构完整性，并对 基桩的质量进行评价2.2 检测标准及数量规定本次试验按照中华人民共和国行业标准《建筑基桩检测技术规范》 （JGJ106-2003），根据规范规定，高应变检测数量不少于总桩数的 5%，且不少 于 5 根2.3 仪器设备及基本原理本次检测仪器采用美国桩基动力学公司生产的 PDA 打桩分析仪(PAL 型)，检 测示意图如图 3重锤高应变打桩分析仪参数设定数据处理1F1桩身2F2信号输入结果输出桩身打印结果波形绘制图 4高应变动力试桩示意图高应变动力试桩的基本原理是：用重锤冲击桩顶，使桩-土产生足够的相对 位移，以充分激发桩周土阻力和桩端支承力，通过安装在桩顶以下桩身两侧的 力和加速度传感器接收桩的应力波信号，应用应力波理论分析处理力和速度时 程曲线，从而判定桩的承载力和评价桩身质量完整性。
设桩为一维线弹性杆，测点下桩长为 L，桩身横截有效面积为 A，桩材弹性 模量为 E，桩材质量密度为ρ，桩身内弹性波速为 C（C2=E/ρ），广义波阻抗为 Z=AρC；其桩身应力应变关系可写为：假设土阻力是由静阻力和动阻力两部分组成：R=Rs+Rd推导可得桩的一维波动方程：分析方法采用 Case 法和实测曲线拟合法：记冲击速度峰值对应时间为 t1,t2=t1+2L/C 为桩底反射对应时间，根据实 测的力曲线 F(t),速度曲线 V(t)推导可得 Case 法判定桩的承载力的计算公式 为：对于等截面桩，桩顶下第一个缺陷对应的完整性系数由下式计算： 其中：Rx—缺陷点 X 以上的桩周土阻力；桩身缺陷位置可根据缺陷反射波的对应时间 tx 由下式确定： Lx=C·(tx-t1)/2实测曲线拟合法采用了较复杂的桩—土力学模型，选择实测力或速度或上 行波作为边界条件进行拟合，拟合完成时计算曲线应与实测曲线基本吻合，桩 侧土摩阻力应与地质资料基本相符，贯入度的计算值应与实测值基本吻合，从 而获得桩的竖向承载力和桩身完整性2.4 检测的工作面要求1) 为确保试验时锤击力的正常传递和提高工作效率，应先凿掉桩顶部的破 碎层和软弱混凝土，对灌注桩、桩头严重破损的混凝土预制桩和桩头已出现屈 服变形的钢桩，试验前应对桩头进行修复或加固处理；1) 桩头顶面应水平、平整，桩头中轴线与桩身中轴线应重合，桩头截面积 应与原桩身截面积相同，桩头主筋应全部直通至桩顶混凝土保护层之下，各主 筋应在同一高度上。
2) 距桩顶上 1 倍桩径范围内，宜用 3～5mm 钢板围裹或距桩顶 1.5 倍桩径范 围内设箍筋，间距不宜大于 150mm桩顶应设置钢筋网片 2～3 层，间距 60～ 100mm，桩头混凝土强度等级宜比桩身混凝土提高 1～2 级，且不得低于 C30；1) 桩头应高出桩周土 2～3 倍桩径，桩周 1.2m 以内应平整夯实；2) 从成桩到开始试验的休止时间：在桩身强度达到设计要求的前提下，一般对于砂类土不应少于 7d；粉土不应少于 10d；非饱和粘性土不应少于 15d；饱和粘性 土，不应少于 25d，预制桩承载力的时间效应可通过复打试验确定对于泥浆护 壁灌注桩，宜适当延长休止时间 检测中心二 OO*年*月**日。
