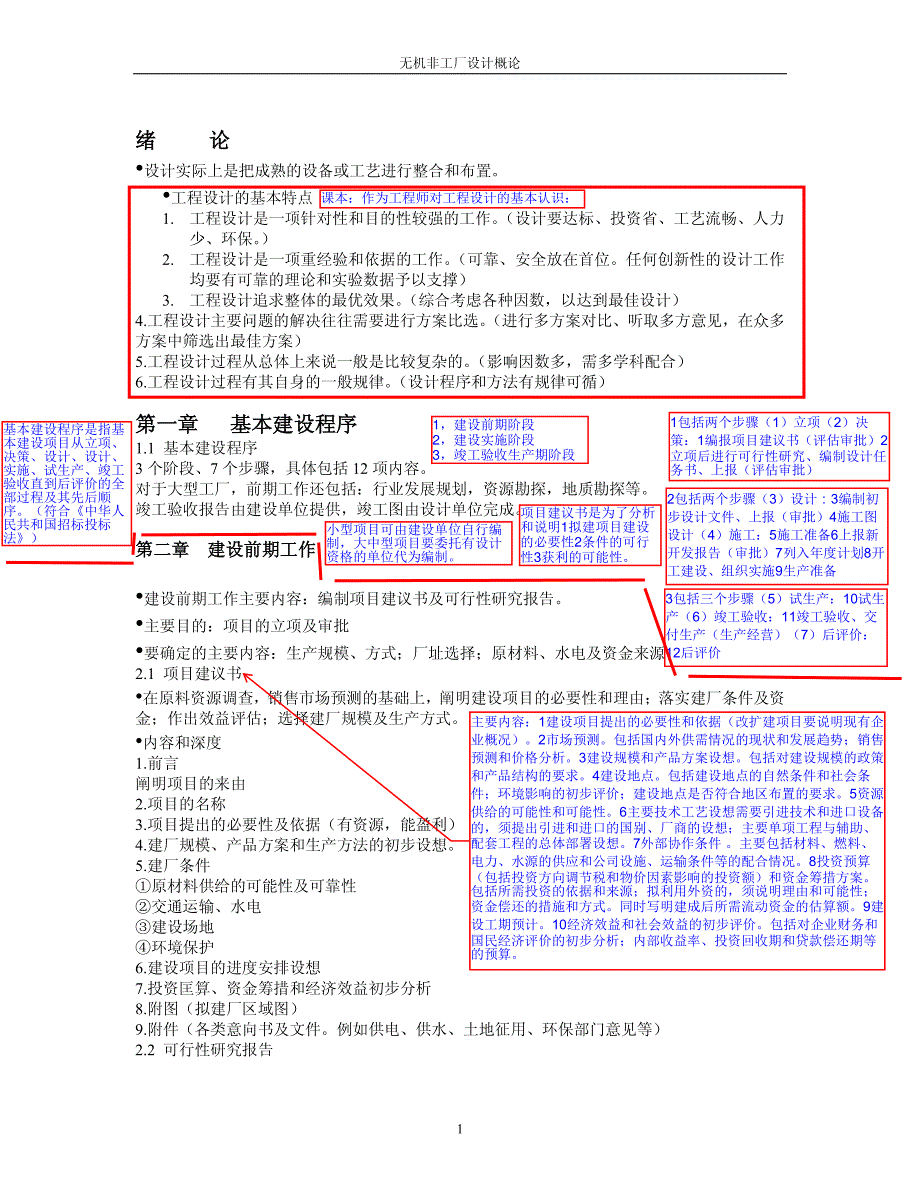

无机非工厂设计概论 1 绪绪 论论 •设计实际上是把成熟的设备或工艺进行整合和布置 •工程设计的基本特点 1. 工程设计是一项针对性和目的性较强的工作 （设计要达标、投资省、工艺流畅、人力 少、环保 ） 2. 工程设计是一项重经验和依据的工作 （可靠、安全放在首位任何创新性的设计工作 均要有可靠的理论和实验数据予以支撑） 3. 工程设计追求整体的最优效果 （综合考虑各种因数，以达到最佳设计） 4.工程设计主要问题的解决往往需要进行方案比选 （进行多方案对比、听取多方意见，在众多 方案中筛选出最佳方案） 5.工程设计过程从总体上来说一般是比较复杂的 （影响因数多，需多学科配合） 6.工程设计过程有其自身的一般规律 （设计程序和方法有规律可循） 第一章第一章 基本建设基本建设程序程序 1.1 基本建设程序 3 个阶段、7 个步骤，具体包括 12 项内容 对于大型工厂，前期工作还包括：行业发展规划，资源勘探，地质勘探等 竣工验收报告由建设单位提供，竣工图由设计单位完成 第二章第二章 建设建设前期工作前期工作 •建设前期工作主要内容：编制项目建议书及可行性研究报告。
•主要目的：项目的立项及审批 •要确定的主要内容：生产规模、方式；厂址选择；原材料、水电及资金来源等 2.1 项目建议书 •在原料资源调查，销售市场预测的基础上，阐明建设项目的必要性和理由；落实建厂条件及资 金；作出效益评估；选择建厂规模及生产方式 •内容和深度 1.前言 阐明项目的来由 2.项目的名称 3.项目提出的必要性及依据（有资源，能盈利） 4.建厂规模、产品方案和生产方法的初步设想 5.建厂条件 ①原材料供给的可能性及可靠性 ②交通运输、水电 ③建设场地 ④环境保护 6.建设项目的进度安排设想 7.投资匡算、资金筹措和经济效益初步分析 8.附图（拟建厂区域图） 9.附件（各类意向书及文件例如供电、供水、土地征用、环保部门意见等） 2.2 可行性研究报告 课本：作为工程师对工程设计的基本认识：1，建设前期阶段 2，建设实施阶段 3，竣工验收生产期阶段1包括两个步骤（1）立项（2）决 策：1编报项目建议书（评估审批）2 立项后进行可行性研究、编制设计任 务书、上报（评估审批）2包括两个步骤（3）设计：3编制初 步设计文件、上报（审批）4施工图 设计（4）施工：5施工准备6上报新 开发报告（审批）7列入年度计划8开 工建设、组织实施9生产准备3包括三个步骤（5）试生产：10试生 产（6）竣工验收：11竣工验收、交 付生产（生产经营）（7）后评价： 12后评价基本建设程序是指基 本建设项目从立项、 决策、设计、设计、 实施、试生产、竣工 验收直到后评价的全 部过程及其先后顺 序。
符合《中华人 民共和国招标投标 法》）项目建议书是为了分析 和说明1拟建项目建设 的必要性2条件的可行 性3获利的可能性小型项目可由建设单位自行编 制，大中型项目要委托有设计 资格的单位代为编制主要内容：1建设项目提出的必要性和依据（改扩建项目要说明现有企 业概况）2市场预测包括国内外供需情况的现状和发展趋势；销售 预测和价格分析3建设规模和产品方案设想包括对建设规模的政策 和产品结构的要求4建设地点包括建设地点的自然条件和社会条 件；环境影响的初步评价；建设地点是否符合地区布置的要求5资源 供给的可能性和可能性6主要技术工艺设想需要引进技术和进口设备 的，须提出引进和进口的国别、厂商的设想；主要单项工程与辅助、 配套工程的总体部署设想7外部协作条件 主要包括材料、燃料、 电力、水源的供应和公司设施、运输条件等的配合情况8投资预算 （包括投资方向调节税和物价因素影响的投资额）和资金筹措方案 包括所需投资的依据和来源；拟利用外资的，须说明理由和可能性； 资金偿还的措施和方式同时写明建成后所需流动资金的估算额9建 设工期预计10经济效益和社会效益的初步评价包括对企业财务和 国民经济评价的初步分析；内部收益率、投资回收期和贷款偿还期等 的预算。
无机非工厂设计概论 2 •可行性研究：论证项目技术上的可行性和经济方面的合理性 •设计任务书又称计划任务书：在可行性研究的基础上，对项目的建设规模、生产方式、产品方 案、资源、原燃料、建厂条件和厂址作明确规定 •中小型项目可研与设计任务书合并为一个阶段 2.2.1 可行性研究报告的作用 1.确定项目编制和审批设计任务书的依据 2.与建设项目有关部门签定协议或合同的依据 3.筹措资金和银行贷款的依据 4.编制新技术、新设备研制计划的依据 5.补充勘探、勘察和补充工业性试验的依据 6.大型、专用设备预定货的依据 7.从国外引进技术、设备及与外商谈判和签约的依据 8.开展工程设计的依据 2.2.2 可行性研究报告主要内容及深度（见教材） 2.3 设计任务书 •又称计划任务书，在项目进行可行性研究，选出最佳方案后，对项目的实施计划进行综述 •由各级计划部门编制，对中、小型项目，可研报告可与设计任务书合并 2.4 厂址选择 2.4.1 厂址选择的基本要求 ①节约用地、考虑发展； ②利用城镇设施，节约投资； ③满足环境卫生与交通运输要求； ④靠近资源、水电，不淹不涝； ⑤地质可靠，少挖少填； ⑥良好的外部协作环境； ⑦避开古墓、文物、航空站、高压输送线和城市工程管道；开采价值的矿体上；污染大户的下 风向等 2.4.2 厂址选择报告的内容及深度要求 •厂址选择的依据 •拟建厂的基本情况 •各厂址的具体位置、地形、地势和占用土地情况对比 •各厂址的建设条件（交通、水文、地质、水电、防洪和施工条件等） •对环境及生态平衡的预评价 •推荐方案及理由 •结论、存在问题及建议 •附图（工厂总平面方案，各厂址区域位置图 2.5 环境影响评价 环境影响评估环境影响评估：是指在项目的可行性研究阶段，对其建设过程中和投产后给环境带来 的影响及应采取的防治对策所作的预测及评价。
由建设单位委托持有“建设项目环境影响评价（综合）资格证书”的单位，承担环境影 响评价工作（有资质的单位承担） ，并按环保部门的要求提供环境影响报告 • 2.6 节能评估报告节能评估报告 1靠近主要原料基地或主要 市场区域2具备良好的交通 运输条件3良好的电源条件4 靠近水源5厂址的工程地质 和水文条件6地形条件7地震 8大件设备运输9生活区的合 理设置10厂址与其他外部条 件的协调了解）按规定的深度做到一定的准确性，投资预算和初 步设计概算的出入不得大于10%无机非工厂设计概论 3 • 节能评估，是指根据节能法规、标准，对投资项目的能源利用是否科学合理进行分析评 估 • 节能评估报告是指在项目节能评估的基础上，由有资质单位出具的节能评估报告书、节 能评估报告或节能评估报告登记表 目的意义 • 评估分析项目是否符合国家和地方的法律、法规、规划、产业政策、行业准入条件以及 相关标准、规范等的要求 • 对项目工艺工序以及工艺设备在能源消耗方面是否先进可行，进行评估 • 阐述建设项目设计用能的情况，以科学、严谨的评估方法，客观、全面地分析项目合理 用能的先进点和薄弱环节，判定项目合理用能的政策符合性、科学性、可行性，提出合 理用能的建议措施。
• 根据节能评估的结论和建议，为实现国家、地方有关节能减排的宏观政策目标，加强项 目合理用能管理，从源头严把节能关 • 2.7 安全评价报告安全评价报告 • 新建、 改扩建项目 （涉及危险化学品或矿山开采这些需要安全生产、 安全经营证的项目） 在立项后需要先做安全预评价（或叫项目设立安全评价报告）并出具报告，再由设计单 位以此进行设计，最后在工程验收时候再进行安全验收评价，通过验收评价后，安全管 理部门会以此核发安全生产许可证或安全经营许可证 2.8 相关法律、规范、标准相关法律、规范、标准 中华人民共和国消防法 中华人民共和国土地管理法 中华人民共和国矿产资源法实施细则 中华人民共和国环境保护法 中华人民共和国安全生产法 工业企业厂内铁路、道路运输安全规程 GB 4387-2008 建筑设计防火规范（GB 50016-2006） ； 大气污染物综合排放标准 GB 16297-1996 GB9078-1996《工业炉窑大气污染物排放标准》 GB4915-1996《水泥厂大气污染物排放标准 第三章第三章 设计阶段设计阶段 3.1 设计阶段划分 •设计阶段分为４个阶段： （1）方案设计 （2）初步设计 （3）扩大初步设计 （4）施工设计 一般可将前 3 个阶段合并为：扩大初步设计，也可称“初步设计” •初步设计的深度应要求（见教材） 3.2 初步设计 3.2.1 初步设计阶段须提交的文件 （1）设计图纸（各车间的工艺布置图、总图） （2）设备表 （3）初步设计说明书 课本：一般将工厂的设计分 为三个阶段1 项目前期的规划 性设计（指项目建议书，可 行性研究阶段的设计工作）2 初步设计3 施工图设计1 主要设备订货。
对个别需要试制的设备或部件，提出委托或试制的技术要求2 主要 建筑材料、安装材料（钢材、木材、水泥、大型管材及其他重要器械）的估算安排 和预安排3 确定工程造价，控制总投资4 征用土地5 确定劳动定员指标6 核定经济 效益、社会效益和环境效益7 设计审批8 工程实施设备9 编制施工图设计文件设计的基本过程 确定产品方案（在市场调查的基础上） 收集设计资料（分专业） 确定生产规模和工艺路线（国内外生产情况调查） 物料平衡计算 设备选型（国内外生产设备调查） 由工艺设计者向其他专业提资 总图运输设计 生产车间工艺布置= 土建设计= 辅助公用工程设计 概预算 技术经济评价 汇总（项目负责人或项目工程师完成）无机非工厂设计概论 4 （4）投资概算表 3.2.2 设计图纸的内容及要求 初步设计阶段应提交的图纸 （1）各生产车间工艺布置平面图（厂房各层工艺设备排列的平面图） （2）各生产车间工艺布置必要的剖面图； （3）工艺设备表 （4）各生产车间的工艺流程图 •平面布置图的内容 （1）厂房平面图；厂房边墙轮廓线、窗、门、柱、楼梯、地坑、操作平台等位置 （2）厂房建筑物的长、宽总尺寸。
（3）墙、柱定位轴线的间距尺寸 （4）全部设备（主、辅设备，备用设备，吊车、电动葫芦等）以外形俯视图形式表示出来，并 加上编号和名称，编号和名称应与工艺流程图一致可任意移动的运输车不需画出 （5）设备的轴线及定位尺寸 （6）预留孔及沟坑的位置及尺寸 •剖面图应包含的内容： （1）各楼面的标高、空洞、沟、坑地面的标高 （2）墙、柱定位轴线的间距尺寸 （3）设备标高定位尺寸，包括与设备安装定位有关的建筑结构的高度尺寸 （4）设备的轴线及定位尺寸 （5）设备外形投影图及高度尺寸 3.2.3 设备表的内容及要求 3.2.4 初步设计说明书的内容（见教材） •在可行性研究报告的基础上来写，主要不同在于工艺部分的内容比较详细 •工艺部分包括下列内容： 各车间的概况及特点 车间组织及工作制度 生产工艺流程 主要工艺技术指标 原材料用量及质量标准 物料平衡计算及说明 •主要设备选型 3.3 施工图设计 •完成初步设计并得到审批后，可进行施工图设计，施工图是在初步设计的基础上进行完善、补 充 •在施工图上必须确定设备、建筑物、构筑物、道路、管线的确切位置及相互之间关系尺寸。
•深度应满足：设备材料的安排、采购；非标件制造；施工、安装、生产的要求能作为施工预 算、预算包干、工程估算的依据，满足工程价款结算的要求 3.3.1 施工图设计阶段所要提交的图纸 （1）总平面图 （2）建筑物、构筑物的平面图。
