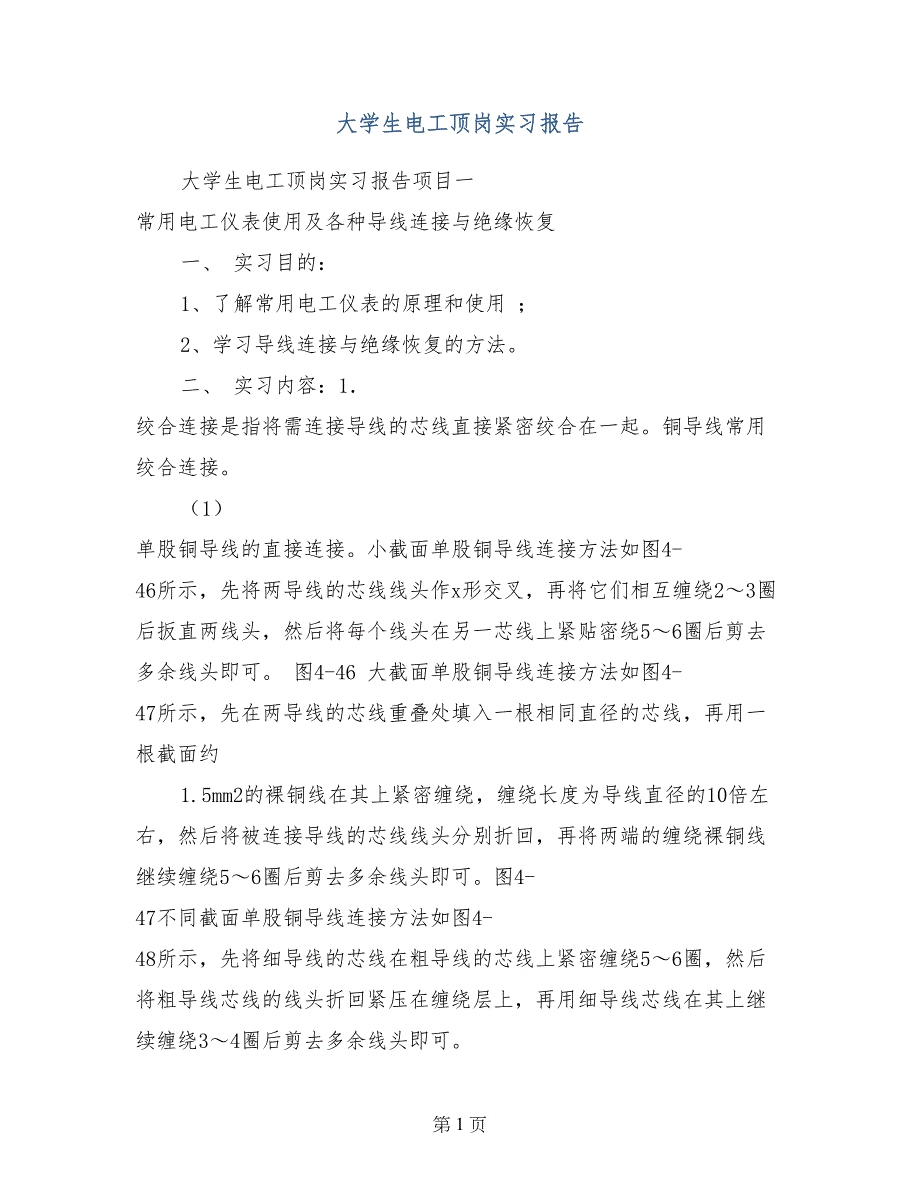

第 1 页大学生电工顶岗实习报告大学生电工顶岗实习报告项目一 常用电工仪表使用及各种导线连接与绝缘恢复一、 实习目的：1、了解常用电工仪表的原理和使用 ； 2、学习导线连接与绝缘恢复的方法二、 实习内容：1． 绞合连接是指将需连接导线的芯线直接紧密绞合在一起铜导线常用绞合连接 （1） 单股铜导线的直接连接小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作x形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可 图4-46 大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可图4-47不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可 第 2 页（2）单股铜导线的分支连接单股铜导线的t字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可 单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可可以将上下支路芯线的线头向一个方向缠绕，也可以向左右两个方向缠绕图4-50（3）多股铜导线的直接连接多股铜导线的直接连接如图4-51所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约13芯线绞合拧紧，而将其余23芯线成伞状散开，另一根需连接的导线芯线也如此处理接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上以同样方法缠绕另一边的线头图4-51（4）多股铜导线的分支连接多股铜导线的t字分支连接有两种方法，一种方法如图4-52所示，将支路芯线90°折弯后与干路芯线并行，然后将线头折回并紧密缠绕在芯线上即可图4-52另一种方法如图4-53所示，将支路芯线靠近绝缘层的约18芯线绞合拧紧，其余78芯线分为两组，一组插入干路芯线当中，另一组放在干路芯线前面，并朝右边按图4-53所示方向缠绕4～5圈。
再将插入干路芯线当中的那一组朝左边按图4-53所示方向缠绕4～5圈，连接好的导线如图4-53所示图4-53（5） 第 3 页单股铜导线与多股铜导线的连接单股铜导线与多股铜导线的连接方法如图4-54所示，先将多股导线的芯线绞合拧紧成单股状，再将其紧密缠绕在单股导线的芯线上5～8圈，最后将单股芯线线头折回并压紧在缠绕部位即可 （6）同一方向的导线的连接当需要连接的导线来自同一方向时，可以采用图4-55所示的方法对于单股导线，可将一根导线的芯线紧密缠绕在其他导线的芯线上，再将其他芯线的线头折回压紧即可对于多股导线，可将两根导线的芯线互相交叉，然后绞合拧紧即可对于单股导线与多股导线的连接，可将多股导线的芯线紧密缠绕在单股导线的芯线上，再将单股芯线的线头折回压紧即可图4-54图4-55（7）双芯或多芯电线电缆的连接双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点互相错开位置，可以更好地防止线间漏电或短路图4-56所示为双芯护套线的连接情况，图4-56所示为三芯护套线的连接情况，图4-56所示为四芯电力电缆的连接情况几种常见仪表的使用钳形表的使用方法及注意事项 钳形电流表分高、低压两种，用于在不拆断线路的情况下直接测量线路中的电流。
其使用方法如下：（1）使用高压钳形表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作第 4 页票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地 （2） 观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度 （3） 在高压回路上测量时，禁止用导线从钳形电流表另接表计测量测量高压电缆各相电流时，电缆头线间距离应在300mm以上，且绝缘良好，待认为测量方便时，方能进行4） 测量低压可熔保险器或水平排列低压母线电流时，应在测量前将各相可熔保险或母线用绝缘材料加以保护隔离，以免引起相间短路5）当电缆有一相接地时，严禁测量防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全 （6） 钳形电流表测量结束后把开关拔至最大程档，以免下次使用时不慎过流；并应保存在干燥的室内数字式接地电阻表介绍： 数字式接地电阻表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用da变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
数字式接地电阻表特点： 1 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力 2 采用da变换技术将直流变为交流的低频恒定电流以便于测量3 第 5 页允许辅助接地电阻在0～2kω，0～40kω之间变化，不致于影响测量结果4本仪表不需人工调节平衡，3位ld显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压 万用表的使用的注意事项（1） 在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上 （2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意否则，会使万用表毁坏如需换挡，应先断开表笔，换挡后再去测量4）万用表在使用时，必须水平放置，以免造成误差同时， 还要注意到避免外界磁场对万用表的影响 （5） 万用表使用完毕，应将转换开关置于交流电压的最大挡如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器 万用表的三个基本功能是测量电阻、电压、电流，所以老前辈们叫它三用表。
万用表最大的特点是有一个量程转换开关，各中功能就是*这个开关来切换的基本上，用a-来表示测直流电流，一般毫安档和安培档各又分几档v-表示测直流电压，高级点的万用表有毫伏档，电压档也分几档v~是用来测交流电压的a~测交流电流 第 6 页ω欧姆档测电阻，对于指针式万用表，每换一次电阻档还要做一次调零调零就是把万用表的红表笔和黑表笔搭在 一起，然后转动调零钮，使指针指向零的位置hfe是测量三极管的电流放大系数的，只要把三极管的三个管脚插入万用表面板上对应的孔中，就能测出hfe值注意pnp、npn是不同的 兆欧表的使用方法① 兆欧表用接线应用绝缘良好的单根线，并尽可能短些② 摇测过程中不得用手触及被试设备，还要防止外人触及③ 禁止在雷电时或有其他感应民产生可能时摇测绝缘④ 在测电容器、电缆等大电容设备时，读数后一定要先断开接线后方能停止摇动，否则电容电流将通过表的线圈放电而烧损表计以均匀速度摇动手柄，使转速尽量接近120rmin,由于被测设备有电容等充电现象，因此要摇测1min后再读数如果摇动手柄后指针即甩到零值，则表示绝缘已损坏，不能再继续摇，否则将使表内线圈烧坏项目二 室内配电箱的安装与典型照明配电线路的布线目的：1、认识电箱的构造，学会用电箱控制外部的负载。
2、认识室内照明电路组成元件，学会典型照明电路的布线3、通过照明线路的实习使学生熟悉走线工艺及规范安装，能够具备独立设计的能力并且能够排除常见故障，激发学生学习维修电工的兴趣，最主要的是能把在学校学到的技能运用到生活中，掌握一门实实在在的技术内容：一、配电箱 图1 配电箱实物图室内配电箱安装的基本规范1、严格计算电流，保证三相平衡式供电第 7 页2、大于80a以上的主开关 紧急停止开关h 须加装灭弧片3、箱体内不得有空洞，缆线入口要灭弧封闭4、同一箱内，不得设置多处接地端，接零端5、严禁在箱内摆放接头 船用空气延时头sk4-324 6、同一箱内，零地线的组别及线径、数量配比，零地线在汇流排上要同步依序排列7、电箱内要建立两级标示说明，为施工方的一端应以施工图为准，要求每一条线都有，为用户端的一方，要求方位准确8、建立逐级跳闸程序，其故障动作顺序应该从小到大，规范后不得越级跳闸9、未经线耳处理的导线，要弯成？型接入，以增大接触面积，严禁将大小不一的线缆并排一字接入同一孔内10、电度表 电度表dx863f-1.5a 100v 要受主开关保护，严格确定从小到大关闭全部负载端后，从大到小依序合闸。
11、电流负感器接主地位，严禁开路12、箱体接地、箱门接地、箱和周边所有铁件同地13、通电设施一切附件选用优质铜材，不得使用铁件（主含：线耳、螺钉、螺母、垫片、汇流排等）14、地线线耳必须正反水平平压，两个为一组，组别用垫片或螺母垫平，完成后要水平一条线重叠，不可成星型、三角形、多边形15、各组回路独立进线，保证拆卸时不影响其他组回路的美观及供电状态第 8 页16、不得一孔多线，不可避免时须将多线压接并成一条由线耳接入17、回路清晰，拉线平整，零地线分别绑扎18、扎带 尼龙线扣10x500b 及胶布分布均匀，无脱落、散乱19、相线上下对应一致，分别用黄绿红三色表示，不得乱色、乱相20、各螺丝钉及连接件要牢固可靠，无松动21、建立安全警示标志，箱门的标示要醒目22、完成后的电箱，内外各件应开合顺畅，特别是试验按钮，要无阻碍，自动复位迅速23、线缆在箱内的摆放不得有头重脚轻之嫌，要左右分明、上下均匀二、典型照明配电线路的布线现代家居照明按规范可分为四回路线路或四回路以上线路，与以往不同，现代家庭的电器不断增容，要求电气安装更加安全、合理、美观电工照明工艺按目前已有的工艺分为“明敷”和“暗敷”两种走线方法，照明实习可采用“明敷”工艺，实习操作面为墙体基本模拟实际的工作现场， 1、总体布局操作面布局为电度表、模数化终端开关箱、明盒、框架分布，模数化开关箱内可装1p断路器、漏电断路器、模数化插座等。
从线路的总断路器到分断路器，可任意组合模仿实际工作从开关箱开始，就有知识可学，包括开关箱的内部连接线整体布局如模块式组合、灯座、插座、双开关、单开、双联开关等电器均采用明盒为基础固定明盒位置不变，规格为统一规格灯头、插座、开关等可以任意调换位置2、布线工艺布线工艺为护套线和穿管布线，护套线为老式布线方法，管线为新式布线方法，在实习时这两种方法均可以使用，且不用第 9 页更换场地，操作时可把操作面分为四块，设想成模拟的四个房间让学生装自行构思接线，也可把明线盒当作分线盒来分线3、学习各种线头的处理方法，如剥线、接线、绞线、导线端头的制作等4、实习线路 由于教具是模块式的组合实习方法可有以下多种线路a 电表 、开关箱 b 单控电灯（若干房间）双控电灯 d 双开电灯 e 插座线路图2 典型照明线路布线三、拓展① 双控开关——两个开关控制一盏灯：连接方式如上图② 一个开关控制多盏灯：这样做的目的是：⑴可以使负载平均分配到三相电源中，系统供电达到三相平衡⑵可以消除其体放电光源的”频闪效应”③ 三个开关控制一盏灯：三、体会 照明线路是电工线路中的基础线路，也是最简单的线路之一，通过这次实习，我学回了如何规范的使用室内配电箱和布线典型的照明电路。
项目（三） 三相四线制电能表安装与动力配电线路的布线实验目的：了解和认识。
