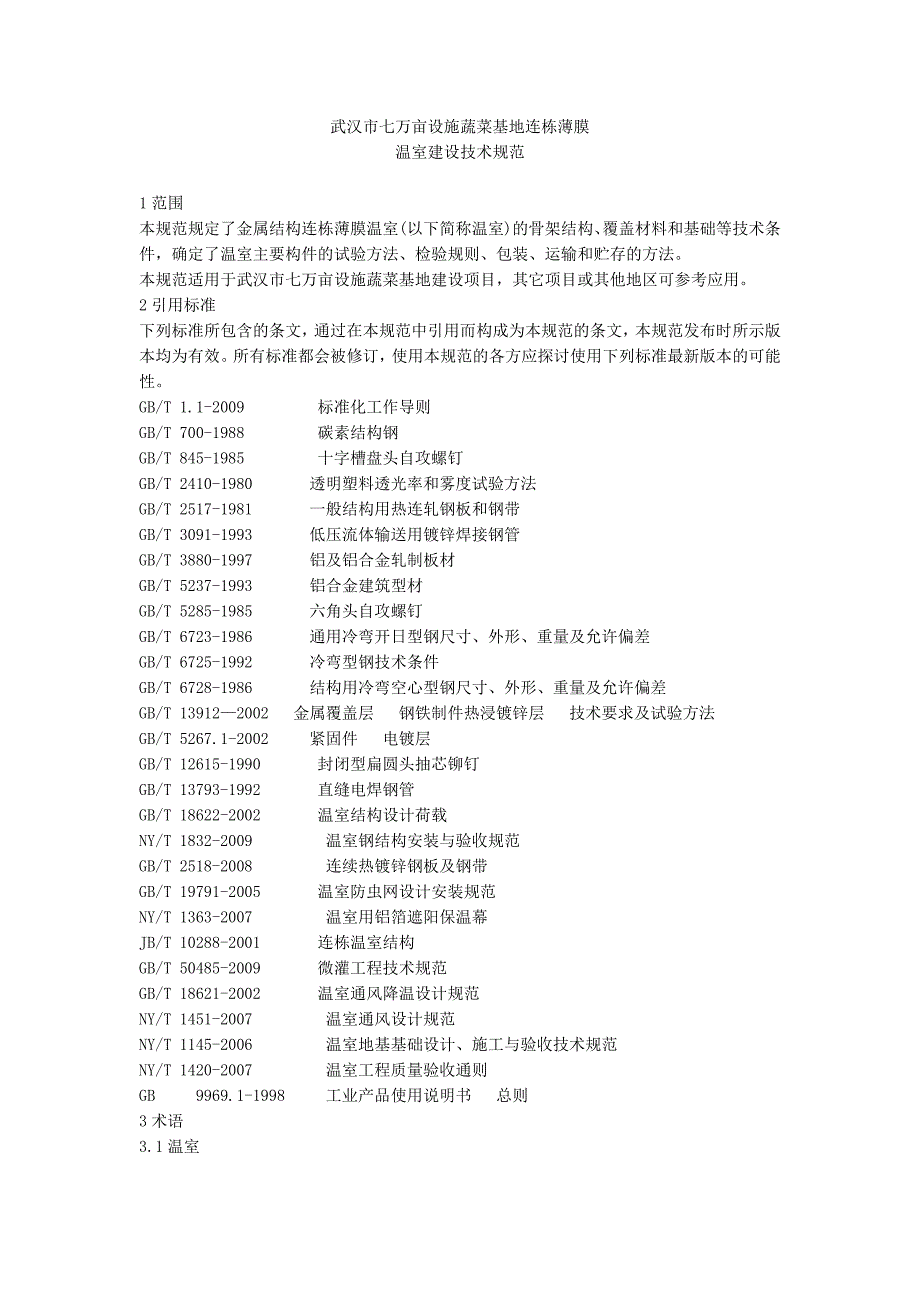

武汉市七万亩设施蔬菜基地连栋薄膜温室建设技术规范 1范围本规范规定了金属结构连栋薄膜温室(以下简称温室)的骨架结构、覆盖材料和基础等技术条件，确定了温室主要构件的试验方法、检验规则、包装、运输和贮存的方法本规范适用于武汉市七万亩设施蔬菜基地建设项目，其它项目或其他地区可参考应用2引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文，本规范发布时所示版本均为有效所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性GB/T 1.1-2009 标准化工作导则GB/T 700-1988 碳素结构钢GB/T 845-1985 十字槽盘头自攻螺钉GB/T 2410-1980 透明塑料透光率和雾度试验方法GB/T 2517-1981 一般结构用热连轧钢板和钢带GB/T 3091-1993 低压流体输送用镀锌焊接钢管GB/T 3880-1997 铝及铝合金轧制板材GB/T 5237-1993 铝合金建筑型材GB/T 5285-1985 六角头自攻螺钉GB/T 6723-1986 通用冷弯开日型钢尺寸、外形、重量及允许偏差GB/T 6725-1992 冷弯型钢技术条件GB/T 6728-1986 结构用冷弯空心型钢尺寸、外形、重量及允许偏差GB/T 13912—2002 金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法GB/T 5267.1-2002 紧固件 电镀层GB/T 12615-1990 封闭型扁圆头抽芯铆钉GB/T 13793-1992 直缝电焊钢管GB/T 18622-2002 温室结构设计荷载NY/T 1832-2009 温室钢结构安装与验收规范GB/T 2518-2008 连续热镀锌钢板及钢带GB/T 19791-2005 温室防虫网设计安装规范NY/T 1363-2007 温室用铝箔遮阳保温幕JB/T 10288-2001 连栋温室结构GB/T 50485-2009 微灌工程技术规范GB/T 18621-2002 温室通风降温设计规范NY/T 1451-2007 温室通风设计规范NY/T 1145-2006 温室地基基础设计、施工与验收技术规范NY/T 1420-2007 温室工程质量验收通则GB 9969.1-1998 工业产品使用说明书 总则3术语3.1温室采用透光覆盖材料作为全部或部分围护结构，能充分采光，保温，抵御恶劣天气条件，有效控制植物生长环境的农业生产建筑。
3.2连栋温室两跨及两跨以上，通过天沟连接起来的温室3.3天沟连接温室栋与栋，并起排水作用的温室结构承重构件3.4跨度垂直天沟方向，温室内两相邻柱轴线之间的水平距离3.5开间沿天沟方向，温室内两相邻柱轴线之间的水平距离3.6脊高温室屋脊至地面设计标高的高度3.7檐高从室内地标高到天沟下沿的垂直距离3.8拱杆用以支撑屋面覆盖物并承受风、雪等荷载的拱形构件3.9下弦高度指温室屋面主构架下沿离地面的高度,通常与檐高近似相等3.10坡度屋面的坡度，以坡面与地平面的夹角表示3.11自然通风通过通风窗，利用室内外风压或热压产生的通风3.12机械通风利用风机及相关设备，造成室内外空气压差形成的通风3.13建筑面积温室外围护墙外边线所包围的水平投影面积3.14防虫网安装在温室孔口，阻止室外害虫进入温室或防止室内益虫逸出温室的一种防护网3.15人工补光将电能或其他能转化成为光能，用于补充自然光照不足的措施和设备4型号和规格4.1型号4.2规格温室跨度温室的跨度按以下数值选择:6、8、10m；特殊用途温室不受此限温室开间温室开间尺寸规格为3.OOm、4.OOm和5.OOm;特殊用途温室不受此限脊高温室屋脊高度一般控制在3.3-6.Om范围内，特殊用途温室不受此限。
坡度坡度取25°连跨数和开间数温室的连跨数和开间数根据现场土地的宽度和长度来确定 下弦高度温室的下弦高度:当跨度为6m时，应不小于1.8m;跨度为7-8m时，应不小于2.4m；跨度为9-10m时，应不小于3.0m拱杆间距拱杆间距0.8-1m5骨架温室的骨架是由轻型材料(目前主要以轻钢管材为主)制成的各种构件连接成多个单元组合在一起的几何不变体它支撑温室覆盖材料、运转设施和一切安装在它上面的附属设备，是承受温室自重和其他荷载的载体5.1温室设计荷载温室结构承受的荷载包括永久荷载(恒荷载)、可变荷载(屋面均布活荷载、施工检修集中荷载、风荷载及雪荷载)和偶然荷载温室结构的设计荷载，应满足GB/T 18622的有关规定温室结构和构件在承受最不利的可能的设计荷载组合时，构件中产生的应力不得超过所用材料的许用应力，不发生倒塌、倾翻和掀顶等恶性事故因为多数温室的结构重量较小，要特别注意防止由于风而产生的上拔力，温室的基础应牢固，必要时可加设拉线在本地区，温室应达到抗风载不小于0.55KN/㎡（相当于10级风），抗雪载不小于0.3 KN/㎡(相当于20㎝厚度的积雪)的要求相邻温室之间，至少要留有3.0m的距离。
5.2温室建设要求温室朝向温室的朝向，指的是温室屋脊的走向，也就是天沟的走向温室的朝向应结合当地纬度及主风向综合考虑对于本地区，温室的朝向宜取南北走向，使温室内各部位的采光比较均匀若限于条件，必须取东西走向，因为天沟和骨架构件的遮荫作用，常使某些局部位置长时间处在阴影下，得不得充足的光照，从而影响作物正常生长发育应妥善布置室内走廊和栽培床，或适当采取局部人工补光措施，使作物栽培区得到足够的光照温室座落环境温室座落处要与其南侧(向阳方)的建筑物、树木之间留出足够的距离，以保证温室的采光东西两侧也要注意障碍物的遮光，要求可比南侧放宽温室北面要便于通风、安装和维修温室规模温室的平面尺寸除根据地理环境、生产规模、技术和管理要求以及能源、资金条件决定之外，就温室本身而言，考虑温室的通风换气、散热降温、物流运输等条件，自然通风温室，通风（跨度）方向的尺寸不宜大于40m，建筑面积宜在1000～3000 ㎡；机械通风温室，进排气口之间的距离宜在30—60m，建筑面积宜在3000—5000㎡对于更大的温室，应采取有效的措施以保证温室的加热、通风降温和物流运输等方面的性能5.3骨架结构型式在本地区，比较适合采用圆拱屋面，如【图a】：这种造型的温室是最常见的类型,其构造简单，施工方便，常用于以单层或双层塑料薄膜为屋面透光覆盖材料的温室。
5.4骨架结构及材料骨架结构的主要受力构件温室骨架结构的主要受力构件有立柱、边柱、抗风柱、天沟、纵梁、横梁、拱杆和下弦杆等骨架结构的主要受力构件必须进行受力计算，以保证构件具有足够的强度、刚度和稳定性骨架结构主要构件材料温室骨架主要受力构件均采用碳素结构钢Q235，化学成分应符合GB/T 700圆管可用直缝电焊钢管，力学性能和规格应符合GB/T 13793，也可使用符合GB/T 3091的低压流体输送焊接钢管，外径不得小于25mm，壁厚不得小于1.5mm除圆管以外，连栋温室骨架主要受力构件也可采用方管、矩形管、冷弯等边槽钢、冷弯内卷边槽钢和冷弯外卷边槽钢等异形断面钢材所用型钢及材料应符合GB/T 6723, GB/T 6728, GB/T 6725, GB/T 2517 和 GB/T 11981的有关规定所有钢管或型钢构件出厂前均应进行热镀锌处理镀锌前后，构件上不得有裂缝、夹层、烧伤、漏镀及其他影响强度的缺陷镀层厚度应符合GB/T13912的规定（不小于395g/㎡）外表面应光洁，每米长度内只允许出现一处长度不超过100mm非包容面局部粗糙表面，最大突起高度不得大于2mm，并不得影响安装。
天沟用材为热镀锌钢板，其各项要求应符合GB/T2518的相关规定，镀层厚度为350g/㎡为了减轻结构重量，铝和铝合金型材也常用于温室建设所用铝及铝合金型材应符合GB/T 3880和GB/T 5237的有关规定骨架结构主要构件尺寸1.立柱及边柱：矩形管不小于100×50×2.5㎜.2.纵梁及横梁：矩形管不小于50×30×2.0㎜3.天沟：槽板厚度不得小于2.75mm4.拱杆和下弦杆：钢管不小于φ32×1.5㎜ 骨架结构的连接件温室骨架的连接结构件应采用专用扣件、专用螺栓和标准螺栓所有连接件的设计和选用必须满足使用强度要求表面应进行热镀锌处理，其镀层质量应符合GB/T5267.1的规定连接件多用碳素钢制造，其冲切边不应有明显的毛刺，表面不得有明显的压伤和划痕板件与骨架构件的连接，允许使用符合GB/T 845的十字槽盘头自攻螺钉、符合GB/T 5285的六角头自攻螺钉自攻螺钉的直径和间距要满足连接强度要求也可以使用符合GB/T 12615的封闭型扁圆头抽芯铆钉，用拉铆枪连接铆钉的规格和间距应与被连接件匹配，满足连接强度要求门温室门应根据温室的高度及用途设计专门用于操作人员进出的门，高度不低于1.8m，宽度不小于1.2m。
设备进出门的高度一般不低于2.2m，宽度应比所通过的最大设备的宽度大0.4m以上骨架寿命温室骨架主要构件在正常使用条件下，从交付使用之日起，至少要保证使用15年6透光覆盖物用于温室的透光覆盖塑料薄膜材料主要有PE(聚乙烯)、PVC(聚氯乙烯)，EVA(乙酸-醋酸乙烯共聚物)和PEP ，PE+EVA+PE二层共挤)薄膜，厚度为0.12-0.2mm新膜透光率(可见光)应达到90%以上对于培育特殊作物 (例如食用菌)的温室，可降低透光率要求温室用塑料薄膜的使用寿命必须达到3年薄膜纵向和横向抗拉强度均不得小于20Mpa，纵向撕裂强度不低于5gf/μm，横向撕裂强度不低于8gf/μm，纵向和横向伸长率应达到5倍以上7基础温室地基基础是承受垂直荷载防止下沉,承受水平荷载防止倾翻和承受上拔力防止拔起的重要构件，其设计、施工与验收应符合NY/T1145的规定8温室的安装8.1骨架结构的安装要求温室骨架结构的安装应符合NY/T1832的规定温室钢结构构件必须工厂加工、现场组装构件之间的连接宜用镀锌或不锈钢螺栓连接，不得采用现场焊接等破坏构件表面防腐镀层的连接方法在每个结构平面(例如侧墙、端墙、每排立柱和屋面等)内，为防止平行四边形变形，必须加装适当的斜支撑或拉索。
天沟用镀锌钢板压制成型，接头部位的接缝和铆钉孔和螺钉孔均需涂密封胶，不得有滴漏现象天沟的断面大小和安装坡度应根据当地降暴雨的强度和天沟的长度具体确定温室骨架安装后，整体结构应紧凑、整齐各立柱在纵横两个方向的垂直度误差不大于10mm，横梁的直线度误差不大于2Omm，垂直吊杆相对位置度误差不大于2Omm8.2覆盖材料安装塑料薄膜须纵横方向张紧拉平后固定于卡槽内在设计风荷载作用下薄膜不得从卡槽的任何位置脱出覆盖薄膜允许有长度5cm以下的裂缝和划痕或1c㎡以下的孔洞，每300㎡表面积不得多于1处，必须用粘补胶带修补好，不得有任何漏风漏雨的缝隙存在采用卷膜通风窗时，卷膜位于固定膜的外侧，两端各与固定膜有不小于0.3m的重叠，两端必须设限位和压膜机构，使卷膜轴与温室的固定部分要贴紧，防止煽动8.3基础施工温室的基础通常由温室制造厂按NY/T1145规定。
