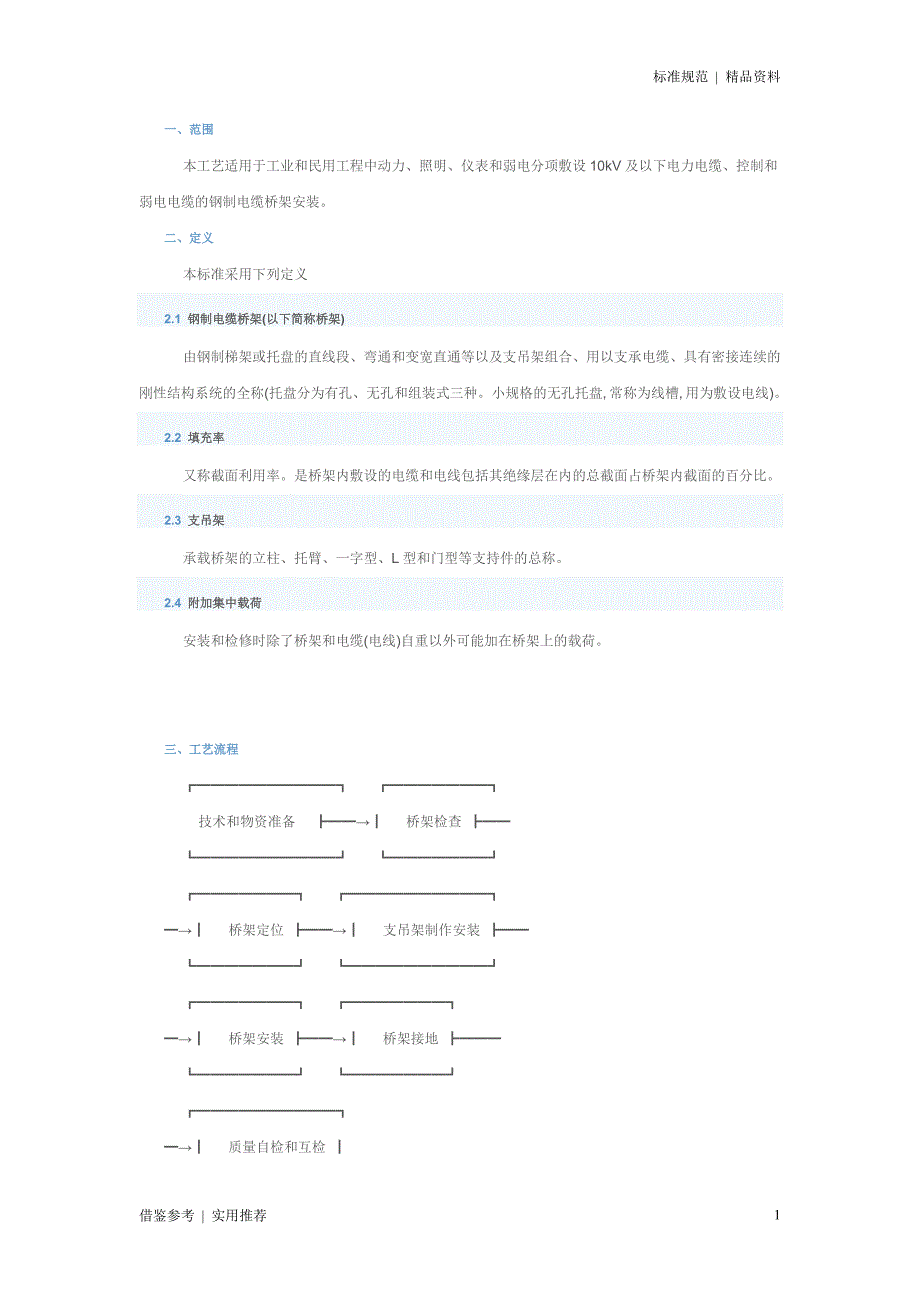

标准规范 | 精品资料一、范围 本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装二、定义 本标准采用下列定义2.1 钢制电缆桥架(以下简称桥架) 由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种小规格的无孔托盘, 常称为线槽, 用为敷设电线)2.2 填充率 又称截面利用率是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比2.3 支吊架 承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称2.4 附加集中载荷 安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷三、工艺流程 ┏━━━━━━━━━━┓ ┏━━━━━━━┓ 技术和物资准备 ┣━━→┃ 桥架检查 ┣━━ ┗━━━━━━━━━━┛ ┗━━━━━━━┛ ┏━━━━━━━┓ ┏━━━━━━━━━━┓━→┃ 桥架定位 ┣━━→┃ 支吊架制作安装 ┣━━ ┗━━━━━━━┛ ┗━━━━━━━━━━┛ ┏━━━━━━━┓ ┏━━━━━━━┓━→┃ 桥架安装 ┣━━→┃ 桥架接地 ┣━━━ ┗━━━━━━━┛ ┗━━━━━━━┛ ┏━━━━━━━━━━┓━→┃ 质量自检和互检 ┃ ┗━━━━━━━━━━┛ 四、工艺过程4.1 技术和物资准备1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。
了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置, 了解各种管道和设备内的介质及表面温度、有无保温, 了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度, 了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等从保证施工质量、安全和使用(和投产)要求的角度, 认真审图, 提出设计施工图存在问题和解决问题的建议, 请设计单位及时解决2. 审查桥架施工图时, 应特别注意以下三个方面是否存在问题:A. 电缆从底部引出和从侧面引出的桥架它们的高度和宽度应满足电缆最小弯曲半径的要求桥架的弯通应满足经过该弯通的电缆最小弯曲半径要求B. 载荷较重的桥架沿混凝土墙、现浇混凝土楼板敷设时, 应尽可能埋设安装支、吊架用的预埋件在振动大的场所振动可能影响膨胀螺栓牢度的部位, 应埋设安装支、吊架的预埋件C. 在高层建筑里吊顶与楼板之间净距较小、各种管道比较集中的部位, 桥架安装应不会影响其它管道和设备安装、应不影响吊顶高度3. 编制《施工预算》、《施工方案》(或《简要施工方案》), 按预算和方案及工程计划进度, 提出供料、机具和计量器具计划, 由物资部门(或建设单位)及时提供桥架、附件和吊、支架, 提供机具和计量器具。
4. 在选择桥架时, 除了必须由公司规定的合格分供方供应外, 还应注意符合设计规定的规格、结构形式(梯架、有孔托盘还是无孔托盘)桥架的板材厚度, 在设计的施工图中不作规定时, 可见表1表1 桥架允许的最小板材厚度桥架宽度(mm)允许的最小板厚(mm)60～1001≥100～<1501.2≥150～<4001.5≥400～<8002.0≥800～≤12002.55. 特殊的附件, 如调角、调宽、调高连接件、隔板、护罩(盖), 应与桥架直线段、弯通、变径直通一起提出订货垂直敷设和坡度较大的梯形桥架和托盘应有固定电缆用的横档4.2 桥架和附件的检查及堆放1. 应有产品合格证书、产品样本或说明书, 其中应包括电缆桥架在不同跨距下最大允许均布载荷及变形量图2. 桥架、立柱、托臂都应平整、无变形、无扭曲, 无毛刺和刃边3. 桥架的防腐质量应符合以下要求:A. 热浸镀锌桥架表面锌层应均匀, 无毛刺、过烧、挂灰、伤痕、局部未镀锌(直径2mm以上)等缺陷, 不得有影响安装的锌瘤B. 电镀锌桥架表面锌层应光滑、均匀、致密, 不得有起皮、气泡、花斑、局部未镀、划伤等缺陷C. 涂漆桥架的表面应平整、光滑、均匀, 不起皮、起皱、无气泡。
4. 单件桥架的几何尺寸(长、宽、高)允许偏差应符合表2要求表2 单件桥架几何尺寸允许偏差(mm)尺寸分段>30～120>120～400>400～1000>1000～2000>2000～4000允许偏差0.81.22345. 支、吊架与桥架的接触面平直度偏差应不大于1mm, 立柱与托臂、托臂与桥架、桥架与连接件应匹配, 连接(安装)孔数量正确, 位置准确, 孔径大小合适6. 检查方法视数量而定数量大、规格多的可抽检, 抽检百分比宜控制在10%若有质量问题, 应再抽检10%, 质量问题要作记录7. 以保证工程质量和工程合同要求为原则, 对不同质量问题, 采取不同的整改措施, 或退货, 或现场整改8. 桥架堆放应分类、分规格, 堆放整齐在垫条上, 防止变形、损坏、受潮、浸湿4.3 桥架的定位1. 桥架的安装位置应根据设计图但大多数设计图上既无平面座标位置标注, 也无标高标注因此, 必须根据工程实际情况确定一般应掌握以下原则:A. 应远离高压或高温气体(液体)的管道和设备远离腐蚀性气(液)体管道桥架与各种管道和设备的净距应符合表3要求B. 在工艺管廊架上, 应尽可能把桥架安装在工艺管道的侧面, 便于敷设电缆和检修的部位。
C. 桥架与墙、顶的净距, 应根据桥架内电缆的大小、多少而定, 应保证有操作空间吊顶内宜不小于150mmD. 水平相邻桥架净距宜不小于50mm几组电缆桥架(多层)在同一高度平行安装时, 相互之间净距宜大于600mmE. 多层桥架的上下顺序和层间距离应符合设计要求若设计无要求, 层间距离一般为控制电缆间不应小于0.2m, 电力电缆间不应小于0.3m, 弱电与电力电缆间不应小于0.5m(如有屏蔽盖板可减到0.3m)F. 吊顶内桥架定位, 由于净高较小, 必须与其他专业施工人员协调避免与风管、大口径消防水管、喷淋主管、冷热水管、排水管和吊顶内的空调、排风设备发生矛盾, 减少不必要的返工G. 水平敷设的桥架(电缆隧道、技术层等除外)安装高度(下弦)不宜低于2.5m表3 桥架与各种管道和设备的最小净距(m)━━━━━━━━━┳━━━━━━━┳━━━━━━━━ 管道或设备名称 ┃ 相对位置 ┃与桥架的最小净距━━━━━━━━━╋━━┳━━━━╋━━━━━━━━ ┃ ┃管道上方┃ 1.0 (0.2) 蒸汽管 ┃平行┣━━━━╋━━━━━━━━ ┃ ┃管道下方┃ 0.5 (0.2) ┣━━┻━━━━╋━━━━━━━━ ┃ 交 叉 ┃ 0.3━━━━━━━━━╋━━┳━━━━╋━━━━━━━━ 暖气管 ┃ ┃管道上方┃ 0.3 ┃平行┣━━━━╋━━━━━━━━ 热水管 ┃ ┃管道下方┃ 0.2 ┣━━┻━━━━╋━━━━━━━━ (有隔热层) ┃ 交 叉 ┃ 0.1━━━━━━━━━╋━━━━━━━╋━━━━━━━━ 通风、给排水 ┃ 平 行 ┃ 0.1 ┣━━━━━━━╋━━━━━━━━ 及压缩空气管 ┃ 交 叉 ┃ 0.05━━━━━━━━━╋━━━━━━━╋━━━━━━━━ ┃ 平 行 ┃ 0.4 一般工艺管道 ┣━━━━━━━╋━━━━━━━━ ┃ 交 叉 ┃ 0.3━━━━━━━━━╋━━━━━━━╋━━━━━━━━腐蚀性气体(液体)管┃ ┃ 0.5━━━━━━━━━╋━━━━━━━╋━━━━━━━━ 高温、高压设备 ┃ ┃ 1.0━━━━━━━━━╋━━━━━━━╋━━━━━━━━ ┃ 平 行 ┃ 1.0 高温高压管道 ┣━━━━━━━╋━━━━━━━━ ┃ 交 叉 ┃ 1.0━━━━━━━━━┻━━━━━━━┻━━━━━━━━ ( )内表示管外有外包隔热层时, 上下平行净距。
H. 在有坡度的场所安装桥架, 桥架坡度宜与建筑物一致在有园弧的建筑物墙面旁安装的桥架, 其园弧宜一致2. 确定桥架标高时, 可利用土建单位定出的标高基准线一般可用水平连通器把它移引到需要的墙、柱或建筑物其它部位的垂直面上3. 上1条所述原则, 确定桥架的平面位置和标高在安装支、吊架的建筑面上弹线标出在各种管线多、桥架多的工程中, 宜把经有关专业施工人员协商确定的桥架位置标在桥架平面图上, 并准确反映各直线段的标高按图计算直线段、各种弯通(包括水平、上下弯通、三通、四通等)和变宽直通的数量若与原来订购合同的型号、规格、数量不一致, 应及时发出通知变更4.4 支、吊架制作安装1. 按已确定的桥架弯通、变径直通位置确定其支、吊架位置, 然后确定直线段支、吊架位置直线段上的支、吊架应保持间距均匀2. 支、吊架间距应按设计规定若设计不作规定, 应按承受均布载荷时相对挠度 不应大于1/200为原则, 根据计算的实际均布载荷不大于桥架制造厂产品说明书中《在不同跨距下最大允许均布载荷及变形量图》的最大均布载荷, 确定支、吊架间距为1.5m、2m还是2.5m大规格桥架、敷设电力电缆的填充率接近30%时, 支、吊架间距定为1.5m。
在可以不计附加集中载荷的场合、桥架规格较小时, 支、吊架间距可放宽到2.5m计算方法见附录B大跨距桥架的支、吊架间距(3m～6m), 应按对应的允许均布载荷及变形量图计算3. 在桥架直线上, 离直线段与非直线段(弯通和变径直径)连接处300～600m处应设吊、支架当(弯通)弯曲半径大于300mm时, 在非直线段中部应增设一个支、吊架离终端200～300mm处。
