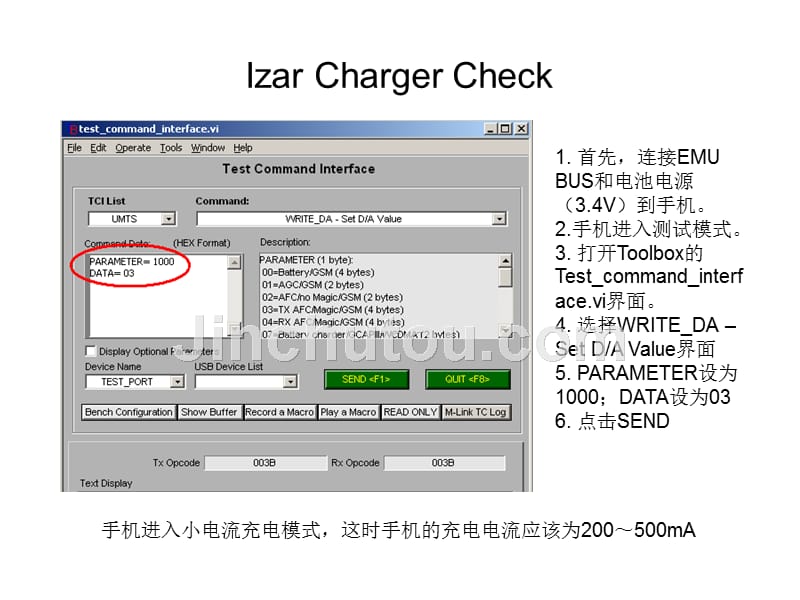

Izar Charger Check,1. 首先，连接EMU BUS和电池电源（3.4V）到 2.进入测试模式 3. 打开Toolbox的Test_command_interface.vi界面 4. 选择WRITE_DA – Set D/A Value界面 5. PARAMETER设为1000；DATA设为03 6. 点击SEND,进入小电流充电模式，这时的充电电流应该为200～500mA,Izar Charger Check,7. 将PARAMETER设为1000；DATA设为0A 6. 点击SEND,进入大电流充电模式，这时的充电电流应该为800～1000mA,Izar Charger Check and trouble shooting,Izar Charger Troubleshooting,,,,,,,,充电电路原理与测试原理,充电电源来自EMU BUS（USB_PWR和GND），充电电流由ATLAS（Izar中的U3000）控制M1（Izar中的Q3962）和M2（Izar中的Q3963）实现Q3962和Q3963是P沟道MOS管，随着栅极电压的下降，沟道越来越宽，充电电流就越来越大，栅极的控制信号来自U3000。
充电是一个反馈控制系统，读取充电电流的传感器是R2（Izar中的R3960），R3960是一个0.1欧姆的电阻充电电流通过R3960给电池充电，当有充电电流时，因为U=I·R，所以在R3960两端就会产生电压降，这个电压降由U3000读取到，作为充电电流的计算，同时也作为充电反馈控制一个部分 的充电phase过程是，先给设置小电流充电的DAC值，使进入小电流充电模式，PC通过GPIB在精密电源上读取的充电电流再给设置大电流充电的DAC，使进入大电流充电模式，读取充电电流假设，的充电曲线是线性的，通过大电流和小电流两个点就能决定这条直线的斜率和截距，就能确定在各个DAC下的充电电流,充电测试原理,Izar充电Troubleshooting,对Charger问题首先用Toolbox使进入充电模式，测量电池座上是否有充电电压如果没有检查CHRG_CTRL（TP3961）信号是否正常（明显低于B+），如果不正常，应该是U3000问题反之，为3962和Q3963、R3960、R3961或电池座问题 如果电池座上有充电电压，连接上电池，检查充电电流是否正确，如果不正确，同样要检查CHRG_CTRL信号是否正常，不正常，为U3000问题，正常应该是Q3962和Q3963问题。
