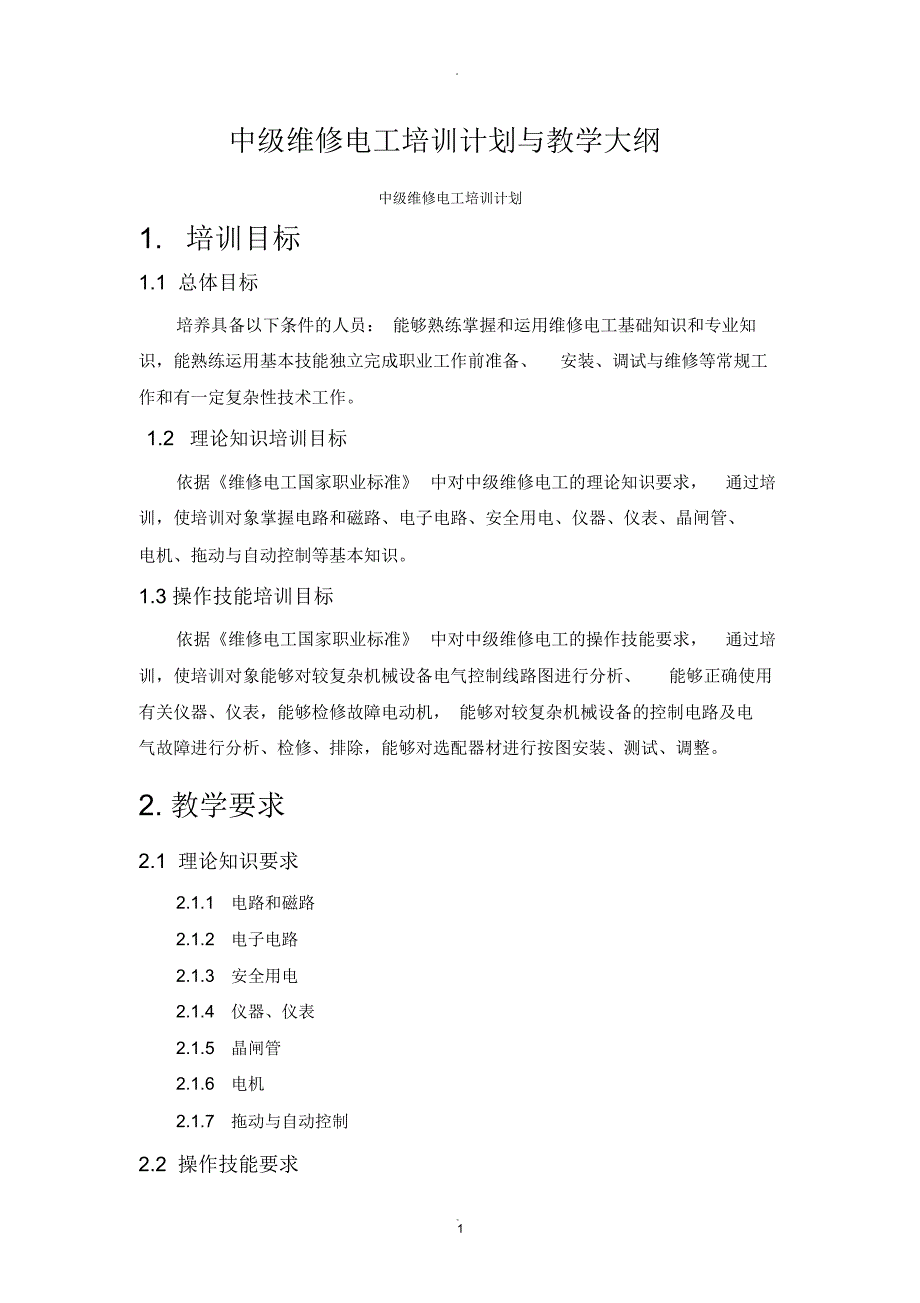

中级维修电工培训计划与教学大纲中级维修电工培训计划1. 培训目标1.1 总体目标培养具备以下条件的人员： 能够熟练掌握和运用维修电工基础知识和专业知识，能熟练运用基本技能独立完成职业工作前准备、 安装、调试与维修等常规工作和有一定复杂性技术工作1.2 理论知识培训目标依据《维修电工国家职业标准》 中对中级维修电工的理论知识要求， 通过培训，使培训对象掌握电路和磁路、电子电路、安全用电、仪器、仪表、晶闸管、电机、拖动与自动控制等基本知识1.3 操作技能培训目标依据《维修电工国家职业标准》 中对中级维修电工的操作技能要求， 通过培训，使培训对象能够对较复杂机械设备电气控制线路图进行分析、 能够正确使用有关仪器、仪表，能够检修故障电动机， 能够对较复杂机械设备的控制电路及电气故障进行分析、检修、排除，能够对选配器材进行按图安装、测试、调整2. 教学要求2.1 理论知识要求2.1.1 电路和磁路2.1.2 电子电路2.1.3 安全用电2.1.4 仪器、仪表2.1.5 晶闸管2.1.6 电机2.1.7 拖动与自动控制2.2 操作技能要求2.2.1 线路分析2.2.2 仪器、仪表的使用2.2.3 电动机检修2.2.4 电气故障检修2.2.5 配线与安装2.2.6 测绘与调试3. 教学计划安排总课时数： 400 课时。
理论知识授课： 160 课时理论知识复习： 47 课时操作技能授课： 33 课时操作技能练习： 120 课时机动课时： 40 课时中级维修电工培训大纲1. 课程任务和说明通过培训，使培训对象掌握中级维修电工工作的基础理论知识和操作技能培训完毕，培训对象应能够独立上岗完成较复杂的电气线路及电气设备、 机床的检查和故障排除在教学过程中， 应以理论教学为基础， 同时注意强化基本技能训练， 采取理论与实际相结合的教学方法， 使培训对象的理论知识和操作技能水平都得到提高2. 课时分配课时分配表理论知识部分内容总课时授课复习电路和磁路14122电子电路24186安全用电12102仪器、仪表18142晶闸管423012电机524012拖动与自动控制45369机动22------总计22916047操作技能部分内容总课时授课复习线路分析1569仪器、仪表的使用1248电动机检修20416电气故障检修51843配线与安装39732测绘与调试16412机动18____总计17133120总课时数： 400 课时3. 理论知识部分教学要求及内容3.1 电路和磁路3.1.1 教学要求通过培训，使培训对象掌握戴维南定理、电压源、电流源、等效变换原理，理解三相交流电路中功率、功率因数，掌握相、线电压与相、线电流的概念，明确磁的基本知识，掌握磁路欧姆定律，理解电磁感应、自感、互感、涡流等物理概念。
3.1.2 教学内容（1）戴维南定理及其应用2）电压源、电流源及其等效变换3）三相交流电路及功率因数的提高4）磁的基本知识5）磁路欧姆定律3.1.3 教学建议在教学中应通过实验演示加强培训对象对磁的知识及电磁感应的理解3.2 电子电路3.2.1 教学要求通过培训，使培训对象掌握晶体管放大电路的组成、 工作原理、分析计算方法，明确正弦波振荡电路的组成及振荡原理3.2.2 教学内容（1）晶体管放大电路及分析计算方法2）晶体管功放电路3）正弦波振荡电路3.2.3 教学建议晶体管放大电路是本章重点， 讲解时对晶体管放大电路的组成、 各元件作用及工作原理要结合波形图讲解清晰透彻 振荡电路的讲解重点是物理概念和定性分析3.3 安全用电3.3.1 教学要求通过培训，使培训对象掌握用电设备与线路的安全技术， 熟悉电气作业的安全规程和制度3.3.2 教学内容（ 1）用电设备与线路的安全技术 2）电气作业的安全规程与制度3.3.3 教学建议可通过参观和实习，使培训对象对本章内容加深理解3.4 仪器、仪表3.4.1 教学要求通过培训，使培训对象掌握电桥、功率表、功率因数表、数字式仪表、示波器、晶体管测试仪等仪器仪表的原理、使用方法和注意事项。
3.4.2 教学内容（ 1）电阻的测量 2）电功率的测量 3）电能的测量 4）转速和功率因数的测量 5）数字式仪表 6）常用电子仪器的使用3.4.3 教学建议组织培训对象对各种仪器、仪表进行实际应用练习与演示3.5 晶闸管3.5.1 教学要求通过培训，使培训对象掌握直流电源、 晶闸管电路的基本知识， 学会直流电源的安装与调试3.5.2 教学内容（1）直流电源2）晶闸管单相可控整流电路3）晶闸管触发电路4）负载类型对晶闸管的影响5）晶闸管的选用和保护6）电子线路的安装和调试3.5.3 教学建议可采用实验帮助培训对象理解晶闸管及直流电源的工作原理和工作过程， 通过实验、实习来提高培训对象的电子线路安装调试技能3.6 电机3.6.1 教学要求通过培训，使培训对象掌握直流电动机、 交磁电机扩大机、同步电机的使用、故障判断、拆装和维修知识3.6.2 教学内容（1）直流电动机的结构2）直流电机的电枢绕组3）直流电机的特性4）交磁电机扩大机5）三相同步电动机3.6.3 教学建议可通过实验、实习，加深培训对象对直流电动机、交磁电动机扩大机、同步电机工作原理的理解并能掌握此类电机的使用和维修方法3.7 拖动与自动控制3.7.1 教学要求通过培训，使培训对象掌握常用生产机械电气线路的分析方法及其安装、 调试与维修，理解开环与闭环的控制原理， 熟悉直流电动机自动调速系统的调试与维修。
3.7.2 教学内容（1）X62W万能铣床电气控制线路2）T610 镗床电气控制线路3）MGB1420磨床电气控制线路4）常用室内线路的安装与调试5）电磁调速异步电动机、直流电动机自动调速系统3.7.3 教学建议在采用参观教学的前提下， 运用化整为零分析线路的基本方法进行启发式教学，重点讲清机械与电气的联动，充分利用挂图、模型或实物做好实验，以帮助培训对象加深对理论知识的理解，加强理论知识和操作技能的联系4. 操作技能部分教学要求及内容4.1 线路分析4.1.1 教学要求通过培训，使培训对象能读懂并会分析 X62W铣床、 MGB1420磨床等较复杂机械设备的电气控制原理图4.1.2 教学内容（1）X62W铣床电气控制原理图2）MGB1420磨床电气控制原理图3）T68 镗床电气控制原理图4.1.3 教学建议本章为中级维修电工的工作必备知识， 必须先熟悉、理解常用较复杂机械设备的电气控制线路图，才能对照实物分析4.2 仪器、仪表的使用4.2.1 教学要求通过培训，使培训对象能够正确选择和使用各种仪器、仪表4.2.2 教学内容（1）示波器的使用2）电桥的使用3）晶体管图示仪的使用4.2.3 教学建议。
8本章重点是仪器、仪表的选择和应用4.3 电动机检修4.3.1 教学要求通过培训，使培训对象能够正确分析、检查、排除 55kW以下的交流异步电动机和 60kW以下的直流电动机故障4.3.2 教学内容（1）交流异步电动机的维修2）直流电动机的维修4.3.3 教学建议在本章教学中， 应使培训对象充分了解电动机的结构、 工作原理及其使用与拆装的方法，在此基础上运用仪器、仪表、工具对故障进行检测与维修4.4 电气故障检修4.4.1 教学要求通过培训，使培训对象能够正确分析、检修、排除交磁电机扩大机、 X62W铣床、 MGB1420磨床等机械设备控制系统的电气故障4.4.2 教学内容（1）交磁电机扩大机的故障分析与检修2）X62W铣床的检修3）MGB1420磨床的检修4）T68 镗床的检修4.4.3 教学建议本章教学是在掌握前几章相关知识的基础上进行的， 要求培训对象必须了解交磁电机扩大机的构造原理、 使用方法及控制电路方面的知识； 并掌握晶闸管交流技术；对较复杂的故障，还必须掌握用机械、液压、电子方面的相关知识进行综合判断4.5 配线与安装4.5.1 教学要求通过培训，要求培训对象能够按图进行较复杂机械设备的主、 控线路配电板的配线，以及整台设备的电气安装工作； 能够按图样要求焊接晶闸管电路并测试。
