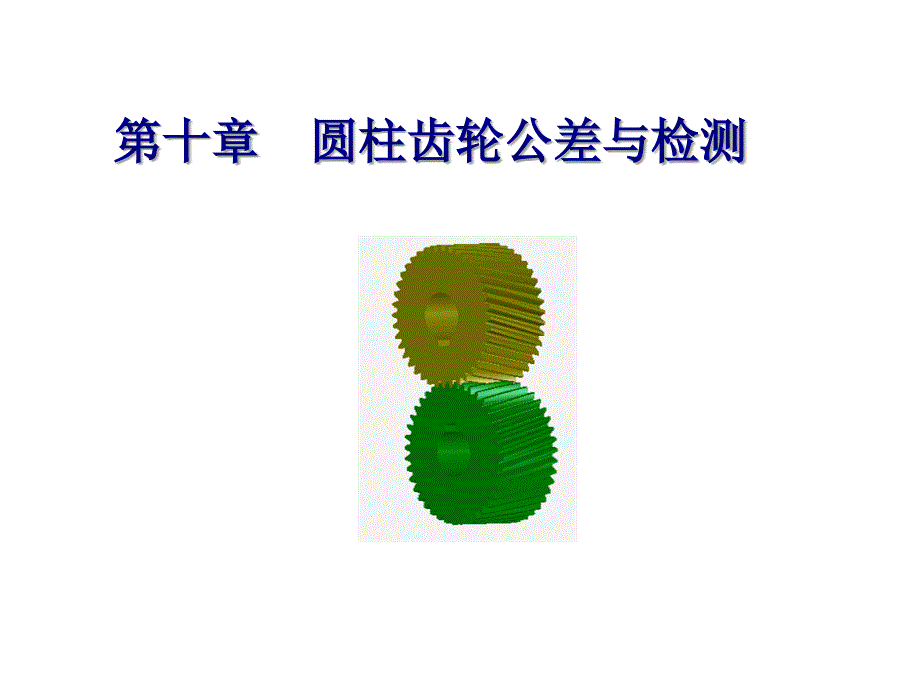

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第十章 圆柱齿轮公差与检测,直齿外啮合,直齿内啮合,斜齿外啮合,人字外啮合,传动比,i,=,1,/,2=,z,2,/z,1,1 对齿轮传动的使用要求,二、齿轮传动的,平稳性,一、齿轮传递运动的,准确性,三、载荷分布的均匀性,要求齿轮啮合时齿面接触良好，以免引起,应力集中，造成齿面局部磨损加剧，影响齿,轮的使用寿命四、齿轮副侧隙,保证齿轮啮合时，非工作齿面间应留有一定的间隙补偿齿轮传动受力后的弹性变形、热膨胀及齿轮的加工安装误差，贮存润滑油防止齿轮在传动过程中可能卡死或烧伤3 齿轮的应检精度指标、侧隙指标及其检测,一、齿轮传递运动准确性的应检指标及检其测,1.齿距累积总误差 Fp,指齿轮同侧齿面任意园弧段（K=1,Z）内，,实际弧长与理论弧长之差的最大绝对值。
2.齿距累积偏差,F,pk,:,-,任意两个同侧齿面间的实际孤长与理论,孤长的代数差中的最大绝对值一般,F,pk,值被,限制在不大于1/8周的圆周上评定F,pk,用以评定齿数较多、精度较高的齿轮二、齿轮传动平稳性的应检指标及其检测,1.,单个齿距偏差,f,pt,-,指在端平面上接近齿高中部与齿轮轴线同心的园上，实际齿距与理论齿距的代数差2.齿廓总偏差,齿廓总误差,F,a,-,在计值范围内，包容实际齿廓迹线的两条设计齿廓迹线间的距离螺旋线总误差,F,-在计值范围内，包容实际螺旋线迹线的两条设计螺旋线迹线间的距离三、齿轮载荷分布均匀性的应检指标及其检测,四、评定,齿轮齿厚减薄量用的侧隙,指标及其检测,齿厚偏差,指在齿轮的分度园柱上，实际齿厚与公称齿厚之差2.公法线长度偏差,指在齿轮一周内，实际,公法线长度,与公称,公法线长度,之差公法线千分尺,5 齿轮精度指标的公差及其精度等级,单个齿轮公差标准,(GB/T 10095.12-2001),齿轮精度等级,0、1、2、3、4、5、6、7、8、9、10、11、12,共13个,有待发展的精度等级,高精度级,中等级,（应用最广）,低精度级,齿轮精度等级的标注,7 GB/T10095.1,2001,6()、7(、)GB/T10095.1,2001,模数,3,齿数,z,32,齿形角,20,螺旋角,0,变位系数,0,齿厚及其极限偏差,精度等级,9(,F,p)、8(,f,pt、,F,),GB/T10095.12001,单个齿距极限偏差,0.017,齿距累积总公差,0.076,齿廓总公差,0.022,螺旋线总公差,0.021,配对齿轮,图号,齿数,技术要求,1.热处理 HRC4050,2.未注倒角和未注公差的尺寸按GB/T1804-m,3.锐角倒钝,4.未注形位公差按GB/T1184-K,标题栏,f,96,102h8(,-0.054,),0,f,40H7(,+0.025,),0,12,0.021,43.3,+0.2,0,A,0.015,A,0.015,A,其余,6.3,30,0.1,0,3.2,1.6,2,5,5,5,0.006,0.006,A,0.02,0.005,。
