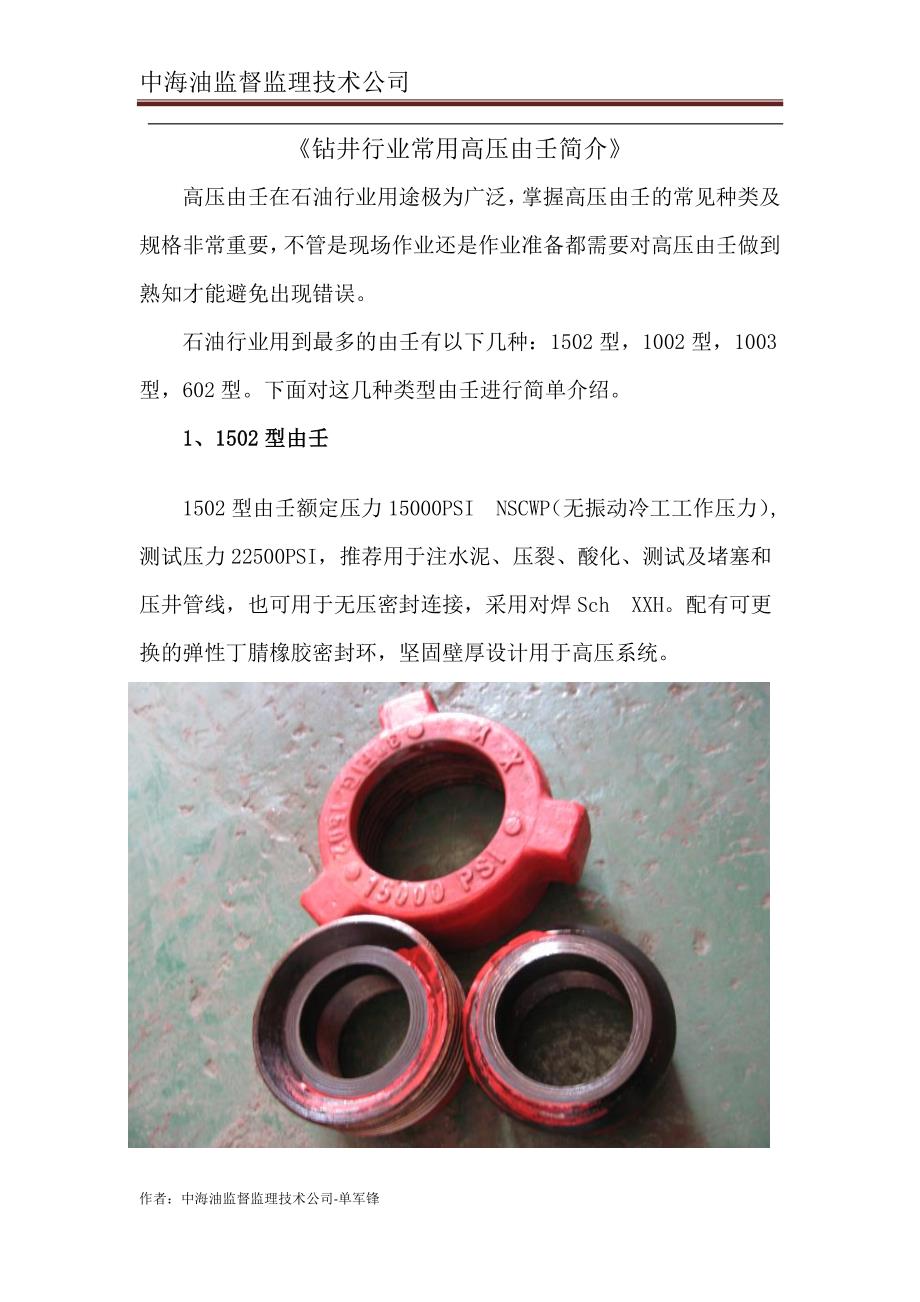

中海油监督监理技术公司 作者：中海油 监督监理技术公司 -单军锋 《钻井 行业常用高压由壬简介》 高压由壬在石油行业用途极为广泛，掌握高压由壬的常见种类及规格非常重要，不管是现场作业还是作业准备都需要对高压由壬做到熟知才能避免出现错误 石油行业用到最多的由壬有以下几种： 1502 型， 1002 型， 1003型， 602 型 下面对 这几种类型由壬进行简单 介绍 1、 1502 型由壬 1502 型 由壬 额定压力 15000PSI NSCWP（无振动冷工工作压力） ,测试压力 22500PSI，推荐 用于注水泥、压裂、酸化、测试及堵塞和压井管线，也可用于无压密封连接，采用对焊 Sch XXH 配有可更换的弹性丁腈橡胶密封环，坚固壁厚设计用于高压系统 中海油监督监理技术公司 作者：中海油 监督监理技术公司 -单军锋 标称管道尺寸 总 长 锥口孔 螺母半径 材 料 重量 螺 母 零 件 in mm in mm in mm in mm Kg 1-1/2 38.1 5-13/32 137.0 1/4 6.4 3-21/32 93.0 SF SF 5.4 2 50.8 7 177.8 15/64 6.0 3-3/4 95.3 SF SF 9.5 3 76.2 7-5/8 193.7 3/8 9.5 4-1/2 14.3 SF SF 14.1 2、 1002 型由壬 1002 型 由壬额定压力 10000PSI NSCWP,测试压力 15000PSI， 推荐用于注水泥、压裂、酸化及堵塞和压井管线场合 。
还 用于高压系统，包括车载系统也可以用作无压密封由壬 ， 采用对焊 Sch.160 或 XXH 配有 弹性丁腈橡胶密封环 中海油监督监理技术公司 作者：中海油 监督监理技术公司 -单军锋 标称管道尺寸 总 长 锥口孔 螺母半径 材 料 重量 螺 母 零 件 in mm in mm in mm in mm Kg 1 25.4 3-1/2 88.9 1/4 6.4 2-1/4 57.2 SF SF 1.6 2 50.8 5-3/16 131.8 1/4 6.4 3-11/16 93.7 SF SF 5.9 3 76.2 6-3/8 161.9 3/8 9.5 4-3/8 117.5 SF SF 9.5 4 101.6 8-1/16 204.8 3/8 9.5 5-1/4 133.4 SF SF 17.9 3、 1003 型由壬 1003型 由壬额定压力 10000PSI NSCWP (7500PSI NSCWP,4in,5in), 推荐用于不能对正时的高压管线连接 ,可应用于空气、水、油、泥浆或气体使用场合 由壬具有一个球形座 ,可以提供偏离中心 71/2 度的偏斜或角度调整 ，总的偏斜能力是 15 度。
除钢对钢的配合外 ,丁腈橡胶 O-型环保证了在任何偏斜位置连接的气密性 中海油监督监理技术公司 作者：中海油 监督监理技术公司 -单军锋 标称管道尺寸 连接 总 长 锥口孔 材 料 重量 螺 母 零 件 in mm in mm in mm Kg 3 172 NPT 9-1/8 231.8 4-7/8 123.8 SC AS 99.2 3 172 SCH160 8-7/8 225.4 4-7/8 123.8 SC AS 104.7 3 76.2 XXHVY 9-1/8 231.8 4-7/8 123.8 SC AS 106.9 4 101.6 NPT 10-15/16 277.8 5-3/4 146.0 SF SF 158.7 4 101.6 SCH160 10-11/16 271.5 5-3/4 146.0 SF AS 167.5 4 101.6 XXHVY 10-15/16 277.8 5-3/4 146.0 SF AS 172.0 5 172 SCH160 10-3/4 273.1 5-3/4 146.0 SF AS 163.0 5 172 XXHVY 10-15/16 277.8 5-3/4 146.0 SF AS 168.7 4、 602 型由壬 602 型 由壬额定压力 6000psi NSCWP,测试压力 9000psi。
推荐用于注水泥、压裂、酸化、测试及堵塞和压井管线，也可用于无压密封连接，采用对焊 Sch XXH 配有可更换的弹性丁腈橡胶密封环，坚固壁厚设计用于高压系统 标称管道尺寸 总 长 锥口孔 螺母半径 材 料 重量 螺 母 零 件 in mm in mm in mm in mm Kg 1 25.4 3-17/32 89.7 1/4 6.4 2-5/16 58.75 SF SF 1.6 2 50.8 5-1/4 133.3 1/4 6.4 3-9/16 90.5 SF SF 5.9 3 76.2 6-3/8 161.9 3/8 9.5 4-3/8 117.5 SF SF 9.5 4 101.6 8-1/16 208.0 3/8 9.5 5-1/4 133.4 SF SF 15.0 中海油监督监理技术公司 作者：中海油 监督监理技术公司 -单军锋 。
