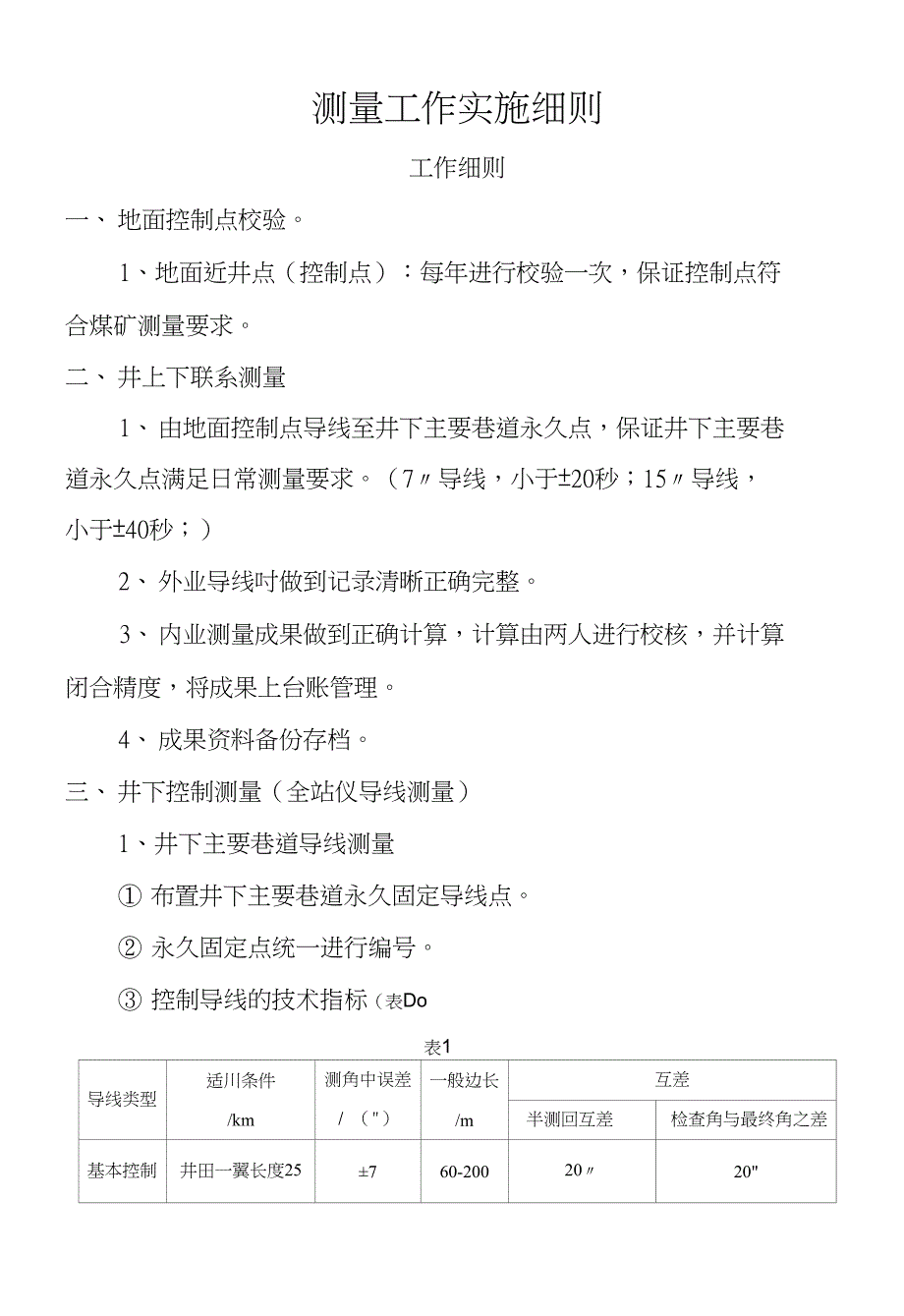

测量工作实施细则工作细则一、 地面控制点校验1、地面近井点（控制点）：每年进行校验一次，保证控制点符 合煤矿测量要求二、 井上下联系测量1、 由地面控制点导线至井下主要巷道永久点，保证井下主要巷 道永久点满足日常测量要求7〃导线，小于±20秒；15〃导线， 小于±40秒；）2、 外业导线吋做到记录清晰正确完整3、 内业测量成果做到正确计算，计算由两人进行校核，并计算 闭合精度，将成果上台账管理4、 成果资料备份存档三、 井下控制测量（全站仪导线测量）1、井下主要巷道导线测量① 布置井下主要巷道永久固定导线点② 永久固定点统一进行编号③ 控制导线的技术指标（表Do表1导线类型适川条件/km测角中误差/ （"）一般边长/m互差半测回互差检查角与最终角之差基本控制井田一翼长度25±760-20020〃20"井田一翼长度V5±1510-14040"40"④ 计算测量成果(计算出坐标、高程等采区所需要数据)⑤ 绘制实测主要巷道实测平剖面图⑥ 成果资料备份存档2、采区控制测量① 对采区巷道布置固定支导线点，对支导线点进行编号② 采区形成后对采区进行导线闭合③ 采区导线的技术指标俵2)o表2导线类型适川条件/km测角中误差/ (")一般边长/m互差半测回互差检杳角与最终角之差采区控制釆区一翼长度Ml±760-20020"20"采区一翼长度＜1±1510-14040〃40”④ 计算测量成果(计算出坐标、高程等采区所需要数据)。
⑤ 绘制实测主要巷道实测平剖面图⑥ 成果资料备份存档3、巷道导线测量① 对掘进延伸巷道布置固定支导线点或临时支导线点② 掘进巷道每200M-250M进行一次导线，校正巷道中线③ 采区导线的技术指标俵3)o表3导线类型适用条件/km测角中误差/ （"）一般边长/m互差半测回互差检查角与最终角之差巷道控制巷道长度Ml土760-20020"20〃巷道长度VI±1510-14040"40"④ 及时将导线成果坐标及上标注于实测导线图纸上四、巷道开口及中腰线延伸1、 由己知固定导线点或者固定支导线点的方位进行导线，至开 口位置，标肚中、腰线或者临时中腰线2、 如开口巷道不能架设仪器，由地测科测量组人员根据已知巷 道设计方位并用罗盘标出小线3、 并及时下发中腰线通知单，通知相关单位，如（生产科、调 度室安全科、施工单位等）4、 巷道掘10-15m重新标定中、腰线并要求施工队伍及时安 装激光指向仪（一组中线为4根，如需特殊情况可以标定3根中线, 中线间距不小于2米）5、 掘进巷道每掘进50-60米，应对该巷道进行中线延伸；腰线 根据掘进情况及时跟进延伸6、 刷扩巷道每10-15米标疋1根中线，如需安装激光指向仪， 标定中线一组；腰线标定于巷道一侧帮上，如两侧帮都需耍标定， 按照要求标定。
7、掘进巷道根据实际情况，中腰线参数如需变更，在调整中腰 线后及时下发中腰线变更通知单五、 巷道高程测量及碎部测量1、 对所掘进巷道及时进行高程测量2、 高程测量每10-15米进行布置高程点3、 及时计算测量成果，并将高程点和标高及明填绘到实测平剖 面图上4、 如需要对采区巷道进行碎部测量，根据采掘布置的固定导线 点对采区巷道进行碎部测量测量巷道左右帮参数及高程）5、 根据测量成果和测量参数绘制采区实测平剖面图纸，并将所 测数据清晰的标在图纸上六、 贯通测量1、 贯通进行的测量准备工作① 展绘井下全站仪导线点；② 确定巷道贯通中心线；③ 确定巷道开切地点；④ 确定贯通测量方案；⑤ 对于贯通距离较长的重要井巷，还应进行必要的贯通测量精 度的估算工作2、 贯通的计算方法①图解法：在贯通距离较短，或巷道贯通精度要求较低时可以直接在实测巷道导向图上直接量取②解析法：经过两条贯通巷道导线测量方位和坐标，运用坐标 反算法，算出该贯通巷道方位进行贯通3、 根据巷道的掘进速度、贯通距离、施工日期等，确定相向工 作面的相遇点和贯通时间4、 根据计算成果和参数，实地标定贯通巷道中线和腰线5、 当两个工作面间的距离在岩巷中剩下15-20M、煤巷中剩下20-30M时，应及时以书面形式通知矿总工程师和相关科室。
七、进尺产量统计1、每周、月验收进尺必需有两人其中设一人为组长，进行验 收进尺；具体验收进尺数据，由组长负责2、每周、月报表进行统计、制表、上报①周进尺、周回采报表必须星期一之前完成;由科长进行检查、签字、复印、交于科长②月报表每月初3日之前完成上月进尺统计、审核、签字、±报八、矿图1、 采掘程红线图每月初3日以前上报上月图纸于煤炭局2、 矿领导交换图纸每月初及时更新① 矿领导：采掘工程平面图（1:5000）② 董事长：采掘工程平面图（1:2000）局部3、 煤矿所需（地测科）检查11种图纸每月更新）①主要巷道布置图（1:5000）；② 采掘工程平面图（1:5000）；③ 井上下对照图（1:5000）；④ 排水系统图（1:5000）；⑤ 水文地质图（1:5000）；⑥ 矿井充水性图（1:5000）；⑦ 地形地质图（1:5000）；4、地质防治水图纸每月更新）① 水文预测图（1:2000）局部；② 矿井涌水量与相关因素曲线图；③ 矿井煤层底板等高线图（1:5000）；九、其它工作及临时任务1、 铺设道轨中线（15-20米1根）；2、 铺设皮带中线（15-20米1根）;3、 临时测量工作4、 领导临时交代的其它工作。
实施细则一、井下控制测量1、由测量组全组人员对井下主要巷道进行导线测量（不少于5人） 以满足巷道和采掘测量生产需求二、 所掘巷道延伸中腰线1、 由所包队伍技术员进行监督，具体分配如下：综掘一队：曹洋洋综掘二队：李东海维修队：徐永飞其它连队：刘国强2、 监督中腰线及时延伸；掘进巷道的偏羞；巷道断面符合中腰 线规定；激光指向仪指示不准等不符合规定的情况请包队人员及 时通知科里进行处理三、 测量成果计算及绘制巷道实测平剖面图1、 由所包队伍技术员进行计算、绘制，具体分配如下： 综掘一队：曹洋洋综掘二队：李东海 维修队：徐永飞 其它连队：刘国强2、 所测巷道成果由所包巷道人员任组长3、 测量成果计算需由组长和另一科员分别进行计算、核算4、 测量成果资料由组长负责整理及存档5、 巷道实测平剖面图根据测量计算成果由组长及时绘制四、 进尺产量统计1、 周月报表由刘国强、徐永飞进行统计、制表2、 周报表统计制表完成后，由科长审核、签字、复印刘国强、徐永飞）3、 月报表统计制表完成后，由生产科与地测科审核、分管领导 签字、复印、上报其他相关领导及科室刘国强、徐永飞）4、 年度进尺产量报表、每月及时填写刘国强）五、 矿图。
1、 矿领导交换图纸刘国强）2、 每月上报、检查图纸更新刘国强及测量组成员）3、 地测防治水检查图纸刘国强、王峰）六、 其它测量工作任务1、地测科测量组全体人员测 量 工 作 细 则（二0 —四年）。
