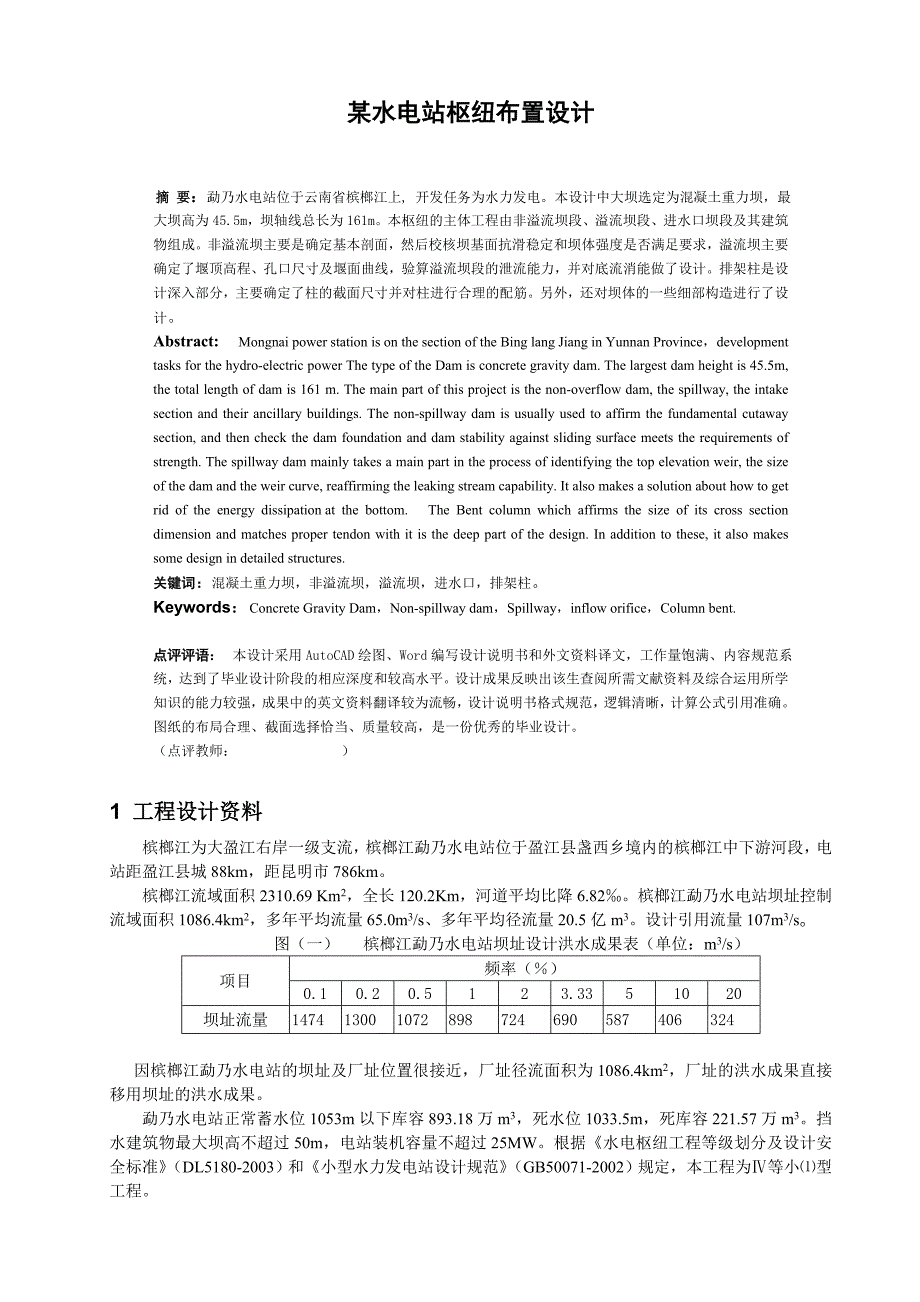

某水电站枢纽布置设计摘 要：勐乃水电站位于云南省槟榔江上, 开发任务为水力发电本设计中大坝选定为混凝土重力坝，最大坝高为 45.5m，坝轴线总长为 161m本枢纽的主体工程由非溢流坝段、溢流坝段、进水口坝段及其建筑物组成非溢流坝主要是确定基本剖面，然后校核坝基面抗滑稳定和坝体强度是否满足要求，溢流坝主要确定了堰顶高程、孔口尺寸及堰面曲线，验算溢流坝段的泄流能力，并对底流消能做了设计排架柱是设计深入部分，主要确定了柱的截面尺寸并对柱进行合理的配筋另外，还对坝体的一些细部构造进行了设计Abstract: Mongnai power station is on the section of the Bing lang Jiang in Yunnan Province，development tasks for the hydro-electric power The type of the Dam is concrete gravity dam. The largest dam height is 45.5m, the total length of dam is 161 m. The main part of this project is the non-overflow dam, the spillway, the intake section and their ancillary buildings. The non-spillway dam is usually used to affirm the fundamental cutaway section, and then check the dam foundation and dam stability against sliding surface meets the requirements of strength. The spillway dam mainly takes a main part in the process of identifying the top elevation weir, the size of the dam and the weir curve, reaffirming the leaking stream capability. It also makes a solution about how to get rid of the energy dissipation at the bottom. The Bent column which affirms the size of its cross section dimension and matches proper tendon with it is the deep part of the design. In addition to these, it also makes some design in detailed structures.关键词：混凝土重力坝，非溢流坝，溢流坝，进水口，排架柱。
Keywords：Concrete Gravity Dam ，Non-spillway dam，Spillway，inflow orifice，Column bent. 点评评语： 本设计采用 AutoCAD 绘图、Word 编写设计说明书和外文资料译文，工作量饱满、内容规范系统，达到了毕业设计阶段的相应深度和较高水平设计成果反映出该生查阅所需文献资料及综合运用所学知识的能力较强，成果中的英文资料翻译较为流畅，设计说明书格式规范，逻辑清晰，计算公式引用准确图纸的布局合理、截面选择恰当、质量较高，是一份优秀的毕业设计点评教师： ）1 工程设计资料槟榔江为大盈江右岸一级支流，槟榔江勐乃水电站位于盈江县盏西乡境内的槟榔江中下游河段，电站距盈江县城 88km，距昆明市 786km槟榔江流域面积 2310.69 Km2，全长 120.2Km，河道平均比降 6.82‰槟榔江勐乃水电站坝址控制流域面积 1086.4km2，多年平均流量 65.0m3/s、多年平均径流量 20.5 亿 m3设计引用流量 107m3/s图（一） 槟榔江勐乃水电站坝址设计洪水成果表（单位：m 3/s）频率（％）项目0.1 0.2 0.5 1 2 3.33 5 10 20坝址流量 1474 1300 1072 898 724 690 587 406 324因槟榔江勐乃水电站的坝址及厂址位置很接近，厂址径流面积为 1086.4km2，厂址的洪水成果直接移用坝址的洪水成果。
勐乃水电站正常蓄水位 1053m 以下库容 893.18 万 m3，死水位 1033.5m，死库容 221.57 万 m3挡水建筑物最大坝高不超过 50m，电站装机容量不超过 25MW根据《水电枢纽工程等级划分及设计安全标准》 （DL5180-2003）和《小型水力发电站设计规范》 （GB50071-2002 ）规定，本工程为Ⅳ等小⑴型工程主要建筑物（挡水建筑物、泄洪建筑物、引水发电建筑物）为 4 级次要建筑物为 5 级临时性建筑物为 5 级混凝土坝设计洪水标准：30 年一遇混凝土坝校核洪水标准：200 年一遇洪水厂房设计洪水标准：30 年一遇洪水厂房校核洪水标准：100 年一遇洪水下游消能防冲洪水标准：20 年一遇洪水2.枢纽布置设计本工程是以发电为主的综合利用工程，溢流坝段应布置在主河槽处， 本枢纽的主体工程主要由非溢流坝段、溢流坝段、电站坝段及其建筑物组成，电站为坝后式该重力坝由 10 个坝段组成，每个坝段的长度大约为 15m，从左岸到右岸依次是 1～3 号坝段为左挡水坝段，4 号为电站坝段，5 号为挡水坝段， ，6～7 号为泄洪坝段，8～10 号为右岸挡水坝段该坝坝基面最低高程为 1010m，坝顶高程为1055.5m，坝体总长度为 161m。
非溢流坝段：右岸全长 45m 左岸全长 80m，除 4 号坝段长 20m 外，其余坝段均长 15m下游面坡度为 1：0.7，折坡点高程为 1045.1m溢流坝段：该坝段全长 36m，分 2 个坝段，每段长约 18m，共分 5 孔溢流堰顶高程为1046.2m因为该流域雨季与旱季时间明显，故可在枯水期吊起闸门检修，所以堰顶只安装工作闸门，闸门宽×高=5.4 ×7电站坝段：电站的装机容量为 21 兆瓦，分两台机组，取水口坝段长 20m，坝顶高程为 1055.5m 宽度为 7m， 电站厂房采用坝后式，位于左岸非溢流坝后，厂房与坝之间用缝分开下面将介绍各个部分的设计过程2.1 非溢流坝段剖面设计非溢流坝段剖面尺寸的拟定， 根据《水工建筑物》两种工况下，水位与坝顶高差可按下式计算：1%zchh(1)1%——波高（波浪顶至波浪中心线的距离） zh——波浪中心线至校核洪水位的高差c——安全超高由于为内陆峡谷水库，波浪要素宜按官厅公式计算： 5/4130.6lhvD(2).8()lL(3) 取安全超高 .4cm(设计)， （校核） （重力坝设计规范表 8.1.1）经过计算及比较，确定坝顶顶高程为：1055.5m。
该坝属于低坝，结合坝轴线地质剖面图，确定开挖高程为 1010m所以，坝高为：45.5m3ch 上游不起坡，下游坝坡为 1：0.7 ，1:0.7坝轴线 105.4起 坡 点剖面如图所示 图（二）非溢流坝剖面2.2 溢流坝段设计首先要进行的是孔口的布置及尺寸拟定由于采用的是开敞式溢流堰，先假设单宽流量，再计算出溢流孔的净宽经计算，溢流孔净宽为 20m,共分 5 孔，每孔 4m堰流公式： 3/2sWQcmBgH（4）经计算及比较，确定堰顶高程为 1046.2m最后，按公式3/2sw校核泄洪能力，并校核坝顶附近最小压力计算完孔口后，需确定溢流堰堰面曲线堰顶上游面曲线采用的是三圆弧曲线，堰顶下游面曲线采用的是 WES 曲线下游反弧段半径为 17m根据下游河床地形地质条件，采用底流消能工护坦厚度取 2m，长度经计算，为 45m护坦上不设其他辅助消能工 YXO 1:1:0.7伸 缩 缝104.02.:56R坝轴线 5灌 浆 廊 道3x1046.2设 计 水 位 53(P=%)校 核 水 位堰 顶 高 程正 常 蓄 水 位 排 水 孔985工 作 桥 8图（三） 溢流坝剖面 结论：当采用挑流消能时，经计算发现挑距很远，不利于布置，故采用底流消能 。
2.3 稳定及应力校核抗滑稳定分析采用的是刚体极限平衡法重力坝应力分析采用材料力学法具体步骤如下：1、 荷载计算需计算：自重 W，水平静水压力 HP，垂直静水压力 vp，水平泥沙压力，垂直泥沙压力，浪压力 wkP，扬压力 U由于，设计地震烈度为 7 级，所以无需考虑地震荷载2、抗滑稳定分析选用抗滑稳定极限状态法需满足下式（5）0r——结构重要性系数，由于结构安全级别为 II 级，所以 01.r 1(,)(,)kGkQkdmfsrRr ——设计状况系数，按持久状况设计，对应 1.0 )s——作用效应系数 (,)GkQksrp结论：经过计算，两种工况下坝基面的稳定均满足要求3、 应力验算上游边缘正应力按公式 σyu=(∑W´/B)+(6∑M/B2) 计算；下游边缘正应力按公式 σyd=(∑W´/B)-(6∑M/B2)计算剪应力τu=(pu-puu-σ yu)n （6） d=(σ yd + pud-pd)m （7）水平正应力σ xu =( pu-puu)-τun （8） σ xd =( pd-pud)+τdm （9）主应力σ 1u =(1+ n2)σ yu –n2(pu-puu) （10） σ 2u= pu-puu （11） σ 1d =(1+ m2)σ yd - m2(pd-pud) （12）σ 2d = pd-pud （13） σ max=(σ 1 、σ 2 )=（σ x+σ y）/2 ±〔( σ y-σ x)2/4+4τ 2〕 1/2 （14）φ=arctan〔1-2Xτ/( σ y-σ x)〕 （15）结论:经过应力计算分析，坝体在设计洪水位和校核洪水位以两种工况下的考虑扬压力和不考虑扬压力两种情况下应力均满足强度要求，且坝踵不出现拉应力，坝趾处下游混凝土强度满足要求。
2.4 地基处理1、坝基的防渗处理在基础灌浆廊道内钻设防渗帷幕及排水孔幕，防渗帷幕采用膨胀水泥做灌浆材料，其位置布置在靠近上游坝面的坝基和两岸帷幕的深度取为 10-30 ，河床部位深，向两岸逐渐变浅，灌浆孔的直m径取为 80 ，方向为竖直，孔距为 2 ，设置一排m2、 坝基排水坝基的排水幕布置在防渗帷幕的下游，向下游倾斜，与灌浆帷幕的夹角为 ，孔距取为 3 ，孔01m径为 140 ，孔深为 10-15 ，沿坝轴线的方向设置一排2.5 排架柱设计（深入设计）㈠、荷载的估算1、屋顶的荷载包括屋顶的粱格结构自重，保温隔热层等的自重，还有活荷载；2、排架的自重荷载，楼板上的可变荷载；3、侧向风荷载，吊车横向刹车制动力等㈡、刚架内力的计算及配筋内力计算采用结构力学求解器计算1、截面配筋计算公式：As′。
