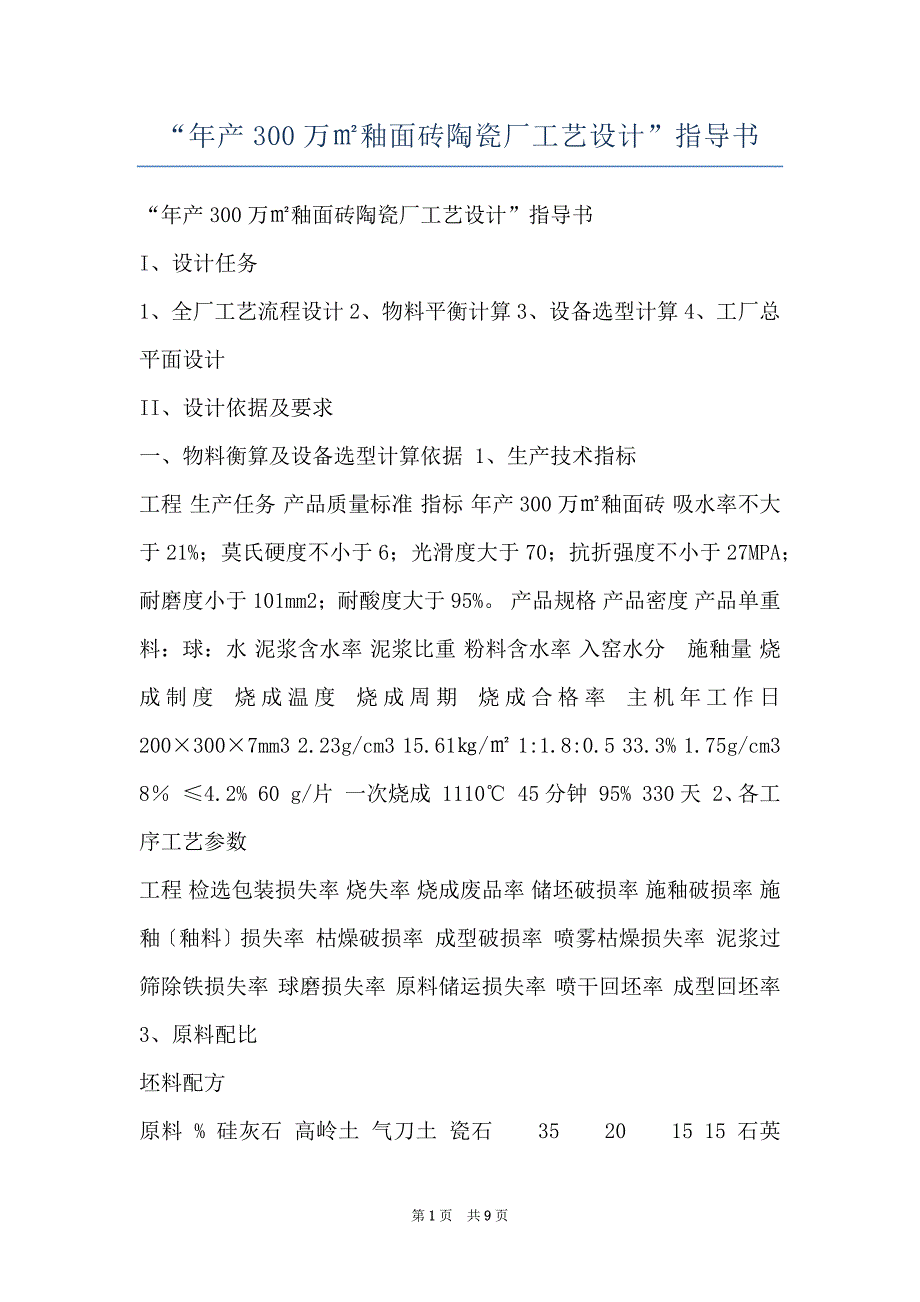

年产300万㎡釉面砖陶瓷厂工艺设计”指导书 “年产300万㎡釉面砖陶瓷厂工艺设计”指导书I、设计任务1、全厂工艺流程设计 2、物料平衡计算 3、设备选型计算 4、工厂总平面设计II、设计依据及要求一、物料衡算及设备选型计算依据 1、生产技术指标工程 生产任务 产品质量标准 指标 年产300万㎡釉面砖 吸水率不大于21%；莫氏硬度不小于6；光滑度大于70；抗折强度不小于27MPA；耐磨度小于101mm2；耐酸度大于95% 产品规格 产品密度 产品单重 料：球：水 泥浆含水率 泥浆比重 粉料含水率 入窑水分 施釉量 烧成制度 烧成温度 烧成周期 烧成合格率 主机年工作日 200×300×7mm3 2.23g/cm3 15.61㎏/㎡ 1:1.8:0.5 33.3% 1.75g/cm3 8％ ≤4.2% 60 g/片 一次烧成 1110℃ 45分钟 95% 330天 2、各工序工艺参数工程 检选包装损失率 烧失率 烧成废品率 储坯破损率 施釉破损率 施釉〔釉料〕损失率 枯燥破损率 成型破损率 喷雾枯燥损失率 泥浆过筛除铁损失率 球磨损失率 原料储运损失率 喷干回坯率 成型回坯率 3、原料配比坯料配方原料 % 硅灰石 高岭土 气刀土 瓷石 35 20 15 15 石英 5 长石 10 指标〔%〕 2 5 5 2 1 2 1 2 1 1 1 1 1 1 三聚磷酸钠〔外加〕：0.4%高岭土含水率12％、气刀土含水率10％釉料配方原料 % 熔块 ８５ 氧化锌 10 气刀土 5 4、原料加工主要工艺技术指标 工序 工序工程 球磨细度 球磨周期(含上下料) 主要指标 万孔筛余<0.5-1% 20小时 坯 料 制 备 料:球:水 球子配比 泥浆含水率 泥浆陈腐时间 泥浆比重 料浆过筛筛网目数 进气温度 排气温度 粉料过筛 粉料陈腐 1:0.8:0.5 大:中:小=2:3:5 33.3% 24小时 1.74g/cm3 101 120目 450-500℃ 80-90℃ 40目 24小时 万孔筛余<0.2-0.1% 34小时 33% 1.80g/cm3 1:2:0.8 釉 料 制 备 二、总平面设计依据建筑物名称 原料堆棚 原料车间 球磨细度 球磨周期 含水率 比重 料:球:水 层数 1 1 1 1 1 1 1 1 建筑面积〔m2〕 108×52 73×90 73×120 73×48 30×42 42×30 45×36 24×30 构造形式 个数 砖混 钢混 钢混 砖混 砖混 砖混 砖混 砖混 1 1 1 1 1 1 1 1 成型烧成联合车间 成品库 汽车库 机修车间 煤气发生站 煤气处理 煤堆场 锅炉房 空压站 配电站 蓄水池 宿舍楼 食堂 门卫室 停车场 综合楼 地磅房 试验大楼 1 1 1 1 1 6 2 1 1 3 1 3 45×45 30×33 225 30×21 24×24 15×33 24×15 18 15×30 30×45 36 42×30 砖混 砖混 砖混 砖混 砖混 砖混 砖混 砖混 砖混 砖混 砖混 1 2 1 1 1 2 1 3 1 1 1 1 三、工艺流程设计与衡算要求 〔一〕工艺流程：细微环节要完整“年产150万㎡釉面砖陶瓷厂”局部工艺流程〔参考〕: 〔这是对工艺流程深度要求的一个参考，各工序要描述完整，原料、成型、枯燥、施釉、烧成、拣选包装等各局部自己独立完成〕 坯料:原料进厂→取样化验→铲车配料→电子喂料机→皮带运输→湿法球磨→压力放浆→放浆池→过筛除铁→贮浆池→工作罐→柱塞泵→喷雾枯燥塔造粒→过筛→皮带运输→斗式提升机→料仓闷料→陈腐→备用 釉料:熔块→配料→球磨→放浆池→过筛除铁→陈腐→备用 ↑生料〔二〕物料衡算〔计算完毕后附物料衡算表〕坯用物料平衡表原料名称 硅灰石 石英 高岭 瓷石 长石 总量三聚磷酸钠 球磨机耗水量% 35 5 35 15 10 101年需量〔吨〕日需量〔吨〕 釉用原料平衡表原料 年需(t) 日需(t)日球磨过筛(t/d) 年储运(t/y)熔块 氧化锌(R) 气刀土 总计 〔三〕设备选型〔参考〕1.地中衡(地磅)：原料进厂时称量 型号；最大称料量；生产厂家 2.铲车：原料运输型号；额定载荷；额定斗容；卸载高度；牵引力；自重； 生产厂家3.喂料机；给料，台数型号；全机机重；喂料时间；外形尺寸；料箱容量；电机功率；主机功率；载机速度；生产厂家 4.皮带运输机(可逆传动)型号；电机功率；带宽；输送实力；带速；托辊形态； 生产厂家 5.坯料球磨机球磨机台数型号；筒体尺寸(mm)；转速(r/min) ；电机功率kw；传动方式；外形尺寸；机重 生产厂家 6.釉料球磨机 球磨机台数型号；筒体尺寸；转速；电机功率；传动方式；外形尺寸；机重 生产厂家 7.放浆池型号；浆池内径；浆叶直径；浆池净高；主轴转速；机重；电机功率；有效容积； 搅拌机生产厂家 8.贮浆池: 贮存浆料 浆池个数型号；浆池内径；浆叶直径；浆池净高；主轴转速；机重；电机功率；有效容积； 生产厂家 9.釉用高位浆池： 浆池内径；浆叶直径10.化浆池:用于处理余泥和废坯型号；浆叶直径；浆池净高；主轴转速；机重；电机功率；有效容积 生产厂家11.振动筛型号 筛面层数 频率 机重kg 电机功率kw 釉用振动筛:型号 筛面层数 频率 流量 t/h 流量 t/h 筛面尺寸 mm×mm 筛网规格 振幅 mm 生产厂家 筛面尺寸 mm×mm 筛网规格 机重kg 电机功率kw 振幅 mm 生产厂家 12.磁选机型号 构造特点 电机功率kw 外形尺寸mm 生产厂 流量(t/h) 最高允许温升℃ 供浆池最小高度m 机重kg 13.柱塞泵型号 输浆实力m3/h 柱塞每分钟往复次数 单机重量kg 工作压力MPa 电机功率kw 生产厂 14.气动隔膜泵型号 生产实力m3/h 机器重量t 电机功率kw 最大工作压力MPa 外形尺寸mm 生产厂家 15.工作罐：个数、规格 16.喷雾枯燥塔型号 蒸发水份量(kg/h) 燃料 生产厂家 干粉含水率% 电机功率kw 17.粉料仓：个数、规格 18.斗式提升机型号 送料量 料容量L 输送带宽 电机功率kw 最高提提升度 运行速度 生产厂家 19.压机型号 公称压制力t 动梁最大行程mm 立柱净间距mm 液压系统压力MPa 重量t 成品砖规格mm 压制数量(片) 冲压次数/分钟 压制频率 总功率kw 生产厂 20.枯燥窑型号 有效长度m 枯燥时间 最高枯燥温度 热源 产量 生产厂家 内有效宽度mm 层数 辊棒直径mm 21.施釉线适用规格 皮带速度 生产实力 电机总功率 总量 机架尺寸mm 22辊道窑 内径 有效内径 辊棒长度 辊棒直径四、工厂总平面布置图 〔一〕、总平面设计主要任务 烧成温度 烧耗 辊棒间距 周期 1110℃ 1〕划分厂区，以夏季主导风向为东南风确定各区相互之间的位置，勾画总平面轮廓图草图； 2〕确定建筑物、构筑物的形态和位置，绘制总平面轮廓图； 3〕选定厂内外及各车间的运输方式与运输设施；4〕运输线路设计； 5〕绘制总平面布置图。
〔二〕、总平面设计主要经济技术指标〔用表的形式附在说明书中〕 1)厂区面积(m2)； 2)建筑面积(m2) ； 3)建筑系数(％) ； 4)场区利用系数(％) ； 5)绿化系数(％) 〔三〕陶瓷厂总平面布置要求1 主要生产区1.1 原料车间：1〕靠近交通干线马路入口；2〕车间旁边要有宽大的场地设置仓库；3〕旁边设有废水处理和排放设施；4〕靠近成型车间；5〕靠近水源、变电站和热力车间 1.2 成型烧成联合车间：1〕布置于主要生产区中心局部；2〕位于厂区下风向；3〕靠近煤气发生站； 2 协助生产区2.1机修工车间：靠近原料、成型车间 2.2 木工房1〕与烧成车间保持必须距离；2〕车间旁边适当绿化3〕靠近成品库；4〕布置在厂后区或厂区边沿地带 3 动力设施3.1 锅炉房与煤气站：统一布置1〕旁边设煤、灰堆场；2〕位于下风向；3〕锅炉房靠近原料车间；4〕煤气站靠近烧成车间 3.2 变电所：1〕 应设置成独立区域，四周修筑围墙，增加平安设施；2〕设消防和运输道路；3〕位于原料、燃料和废料堆场上风并保持必须距离：幸免灰尘影响；4〕靠近主要生产车间 4 仓库设施4.1材料仓库：面对全厂，靠近道路进厂处 4.2废料堆场：布置在厂后区、下风向 5 行政管理及福利设施5.1综合办公楼：由厂部行政管理机构和工程技术部门组成1〕布置在厂前区的中心部位；2〕位于产生有害气体和粉尘车间的上风向；3〕与有噪音、振动的车间有适当距离；4〕建筑物进展必须的艺术处理，四周进展绿化美化：满意城市规划要求，与市区建筑物协调。
5.2食堂、宿舍等1〕布置在厂区上风向； 2〕用围墙与厂区隔开；3〕良好的绿化美化设计 6汽车库1〕位于厂区内出车便利的地段；2〕汽车出入口避开交通繁忙的地带；3〕停车场面积够大、门前20米内没有障碍物 7厂区道路1〕道路网尽量布置成环通式矩形系统， 并与建筑红线平行、紧凑美观； 2〕物流方向与工艺相同，运用便捷、； 3〕尽量幸免与铁路途相穿插；4〕在道路穿插处不许栽种高大树木和放置其他遮拦司机视线的设施，视距符合技术标准的要求5〕运输道路的出入口应和人流出入口分开，尽量幸免穿插，便利运输 6〕货运汽车避开厂前区，保障行人平安和办公的静谧；7〕保存必须宽度的路幅，便于厂区雨水的解除和工程技术管网的布置；8〕保证消防车辆通行无阻，抵达车间和仓库的四周长度大于150米的大型厂房内部设置穿行消防车道参考图 全年风频图 风速频率 夏季风频图 参考图1 风玫瑰图 参考图2 年产150万㎡釉面砖陶瓷厂总平面布置图 留意：1〕在图的右侧上方绘制风玫瑰图；2〕风玫瑰图下面用表的形式把图中各编号描述的建、构筑物列出来〔参考下列图〕，“面积”这一列可以省掉；3〕表的右下角是责任栏，总平面图一栏要写全称“年产300万㎡釉面砖陶瓷厂总平面布置图”。
