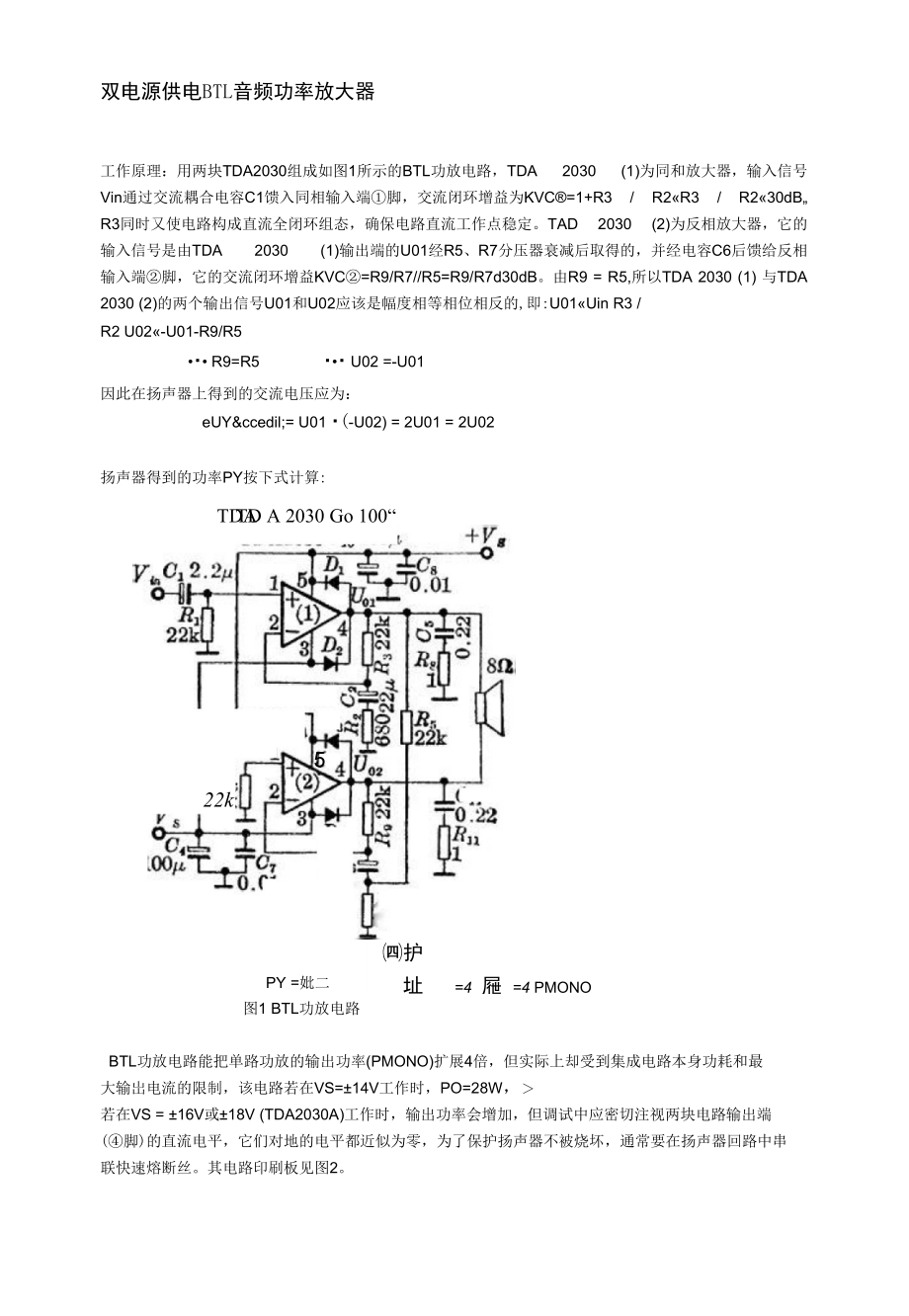

双电源供电BTL音频功率放大器工作原理：用两块TDA2030组成如图1所示的BTL功放电路，TDA 2030 (1)为同和放大器，输入信号 Vin通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为KVC®=1+R3 / R2«R3 / R2«30dB„ R3同时又使电路构成直流全闭环组态，确保电路直流工作点稳定TAD 2030 (2)为反相放大器，它的 输入信号是由TDA 2030 (1)输出端的U01经R5、R7分压器衰减后取得的，并经电容C6后馈给反相 输入端②脚，它的交流闭环增益KVC②=R9/R7//R5=R9/R7d30dB由R9 = R5,所以TDA 2030 (1) 与TDA 2030 (2)的两个输出信号U01和U02应该是幅度相等相位相反的,即:U01«Uin R3 /R2 U02«-U01-R9/R5•・• R9=R5 ・•・ U02 =-U01因此在扬声器上得到的交流电压应为：eUYç= U01 ・(-U02) = 2U01 = 2U02扬声器得到的功率PY按下式计算:TD A 2030 Go 100“522kTDA2030101 22^2 〜0 IN4001PY =妣二㈣护址 =4 屜 =4 PMONO图1 BTL功放电路BTL功放电路能把单路功放的输出功率(PMONO)扩展4倍，但实际上却受到集成电路本身功耗和最 大输岀电流的限制，该电路若在VS=±14V工作时，PO=28W，＞若在VS = ±16V或±18V (TDA2030A)工作时，输出功率会增加，但调试中应密切注视两块电路输出端 (④脚)的直流电平，它们对地的电平都近似为零，为了保护扬声器不被烧坏，通常要在扬声器回路中串 联快速熔断丝。
其电路印刷板见图2 BTL电路元件消•单（单声道）电容：1pFx1 22pFx2 0.22pFx2 2200|jFx2 0.1|jFx2电阻：22KQx5 6800x2 1Q1Wx2二极管:1N4001 x4 1 N4004x4电位器：22KQ 支压器BTL单电源供电音频功率放大器单电源供电音频放人电路是典型应用电路，由一块TDA2030和彳 元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点特别是集成块内部设计有完整 的保护电路，能自我保护A Ri100KT 5C222 pFR3 1100B：LITIN4001150B：1—IM—1R40014R7KTDA2030兰 22 .0•10V欢12Y芟压器OTL电路元件OTL 电路清单（单声道） 电容：1jjFx1 22pFx1 0.22pFx1 2200pFx2 0.1pFx1 2.2pFx1电阻:22KQx2 4.7KQx1 1Q1Wx1 100KQx3 150KQx1二极管:1N4001 x2 1 N4004x4电位器：22KQ双声道OTL音频功率放大器印刷电路图：TDA2030集成电路0CL功放电路ocl电路元件清单（双电源单声道）电容：1pFx1 2200pFx2 22pFx1 0.1pFx2 0.22pFx1电阻：22KQx2 6800x1 1Q1Wx1二极管:1N4001 x2 1 N4004x4电位器：22KQHiCi 522TDA2030R1C4220护22Kir<4001C60.1 HFlxtjt_L1N4004X 4C52200 严OCL 电路。
