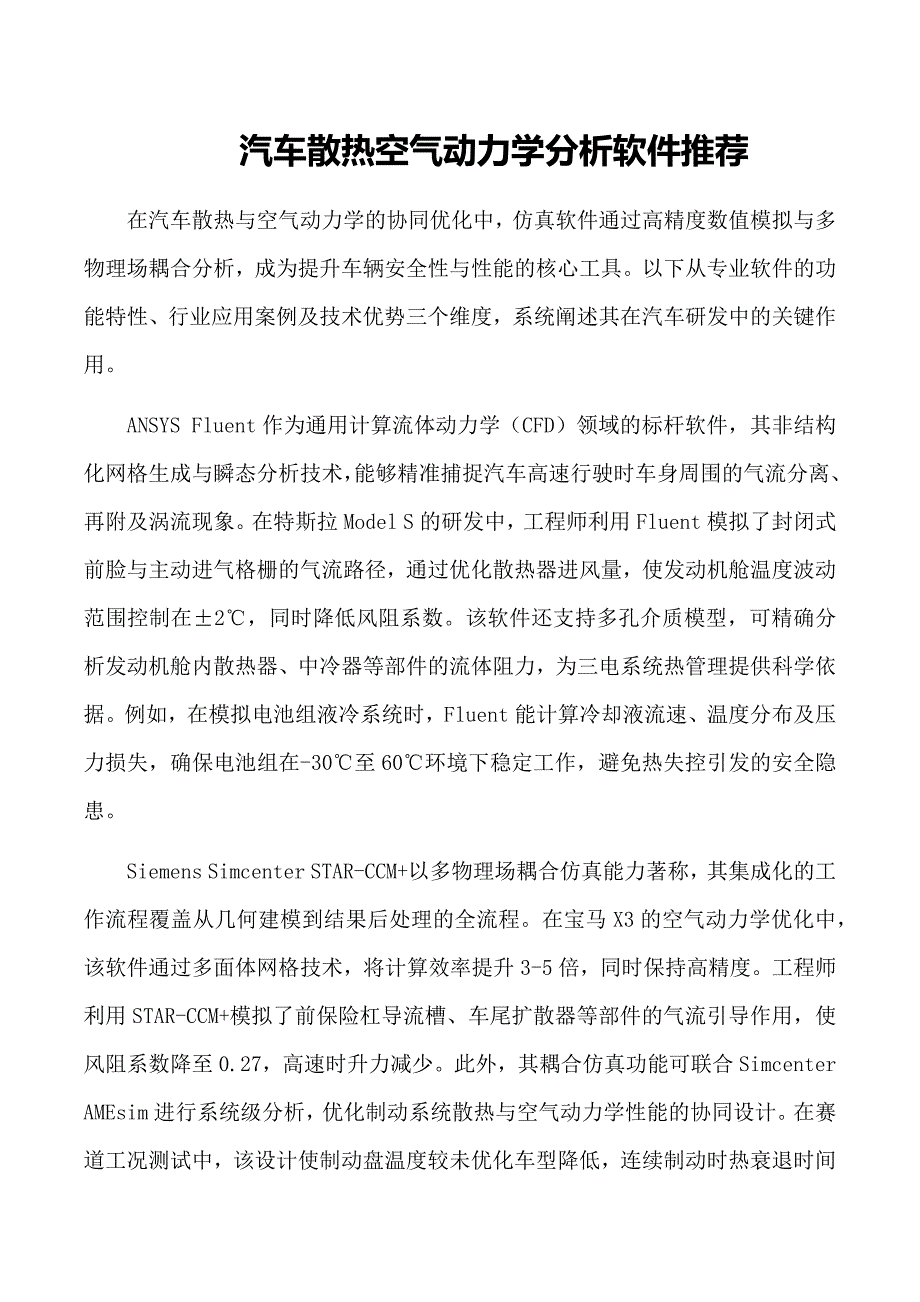

汽车散热空气动力学分析软件推荐在汽车散热与空气动力学的协同优化中,仿真软件通过高精度数值模拟与多物理场耦合分析,成为提升车辆安全性与性能的核心工具以下从专业软件的功能特性、行业应用案例及技术优势三个维度,系统阐述其在汽车研发中的关键作用ANSYS Fluent作为通用计算流体动力学(CFD)领域的标杆软件,其非结构化网格生成与瞬态分析技术,能够精准捕捉汽车高速行驶时车身周围的气流分离、再附及涡流现象在特斯拉Model S的研发中,工程师利用Fluent模拟了封闭式前脸与主动进气格栅的气流路径,通过优化散热器进风量,使发动机舱温度波动范围控制在±2℃,同时降低风阻系数该软件还支持多孔介质模型,可精确分析发动机舱内散热器、中冷器等部件的流体阻力,为三电系统热管理提供科学依据例如,在模拟电池组液冷系统时,Fluent能计算冷却液流速、温度分布及压力损失,确保电池组在-30℃至60℃环境下稳定工作,避免热失控引发的安全隐患Siemens Simcenter STAR-CCM+以多物理场耦合仿真能力著称,其集成化的工作流程覆盖从几何建模到结果后处理的全流程在宝马X3的空气动力学优化中,该软件通过多面体网格技术,将计算效率提升3-5倍,同时保持高精度。

工程师利用STAR-CCM+模拟了前保险杠导流槽、车尾扩散器等部件的气流引导作用,使风阻系数降至0.27,高速时升力减少此外,其耦合仿真功能可联合Simcenter AMEsim进行系统级分析,优化制动系统散热与空气动力学性能的协同设计在赛道工况测试中,该设计使制动盘温度较未优化车型降低,连续制动时热衰退时间延长,显著提升高速制动稳定性Altair ultraFluidX基于格子玻尔兹曼方法(LBM),专为乘用车、商用车及建筑物的空气动力学特性预测而设计其独特的LES(大涡模拟)湍流模型,能够捕捉复杂流场中的精细细节,如车辆底部气流分布、轮腔涡流等在四旋翼无人机领域,工程师通过ultraFluidX优化旋翼布局与角度,使飞行性能提升该软件还支持GPU加速,单台服务器即可实现大规模并行计算,大幅缩短研发周期例如,在模拟列车编组气动阻力时,ultraFluidX能准确预测不同编组方式下的阻力变化,为高速列车设计提供数据支持达索系统SIMULIA PowerFLOW以高精度物理模型与GPU加速技术为核心,广泛应用于汽车、航空航天及国防领域其无需手动网格划分的特性,显著提升了复杂几何形状的处理效率。

在保时捷911 GT3的研发中,PowerFLOW通过模拟前唇风刀、车尾高耸尾翼等部件的气流引导作用,使制动盘温度在连续20圈高强度驾驶后稳定,未出现热衰退现象此外,该软件还能预测风噪声水平,助力设计师改进降噪措施在银石赛道实测中,优化后的设计使车辆在200公里/小时制动时,制动距离缩短,且制动盘无热裂纹产生OpenFOAM作为开源CFD软件,以其灵活性与高度可定制性在汽车行业得到应用由于允许用户深入核心算法进行修改和扩展,OpenFOAM在处理复杂边界条件与先进流体模型时具有独特优势例如,在模拟发动机内部燃烧过程时,工程师可通过修改求解器代码,实现湍流燃烧模型的精准耦合,优化燃烧效率并降低排放此外,OpenFOAM的开源特性降低了研发成本,使其成为中小型汽车企业的理想选择Converge CFD以自适应网格技术为核心,能够自动创建和调整计算网格,省去繁琐的网格生成过程在发动机内部流体动力学分析中,该技术可提供更高的分析精度,同时缩短研发周期例如,在模拟柴油机喷雾和燃烧过程时,Converge CFD能准确捕捉燃油喷射、雾化、混合及燃烧的动态过程,为优化燃烧室设计提供数据支持此外,其高效的并行计算能力,使得大规模仿真任务可在短时间内完成,加速新车型的开发进程。

ELEMENTS汽车空气动力学仿真软件由美国ARC公司与英国ENGYS公司联合研发,专注于汽车外形气动仿真与风噪分析其模块化的操作方式规范了车辆外流场的仿真流程,使工程师能够轻松获取风阻和风噪特性该软件集成了100多组风洞试验数据,涵盖轿车、SUV、赛车等多种车型,确保仿真结果的精确性在通用汽车的研发中,ELEMENTS通过优化车身外形,使风阻系数降低,燃油效率提升此外,其通用CFD分析模块还支持汽车风噪、零部件气动噪声及乘坐舒适性的分析,为整车NVH性能优化提供支持AICFD智能热流体仿真软件由天洑软件研发,实现对流动及传热的快速智能仿真其功能涵盖模型导入、网格自动生成、快速仿真、结果可视化及后处理等完整流程在汽车研发中,AICFD能够帮助工程师建立设计、仿真与优化相结合的一体化流程,提高产品开发效率例如,在模拟电池组热管理时,该软件能快速生成高质量网格,并通过智能加速算法缩短计算时间,使工程师能够在短时间内评估不同设计方案的热性能,为电池组安全设计提供科学依据这些软件通过高精度数值模拟、多物理场耦合分析及高效计算技术,为汽车散热与空气动力学的协同优化提供了强有力的支持从特斯拉的主动进气格栅到宝马X3的空气动力学套件,从保时捷911 GT3的制动系统散热到通用汽车的风阻优化,仿真软件在提升车辆安全性、性能及效率方面发挥着不可替代的作用。

随着计算机性能的不断提升与算法的持续优化,未来这些软件将在汽车研发中扮演更加重要的角色,推动行业向更高水平发展。
