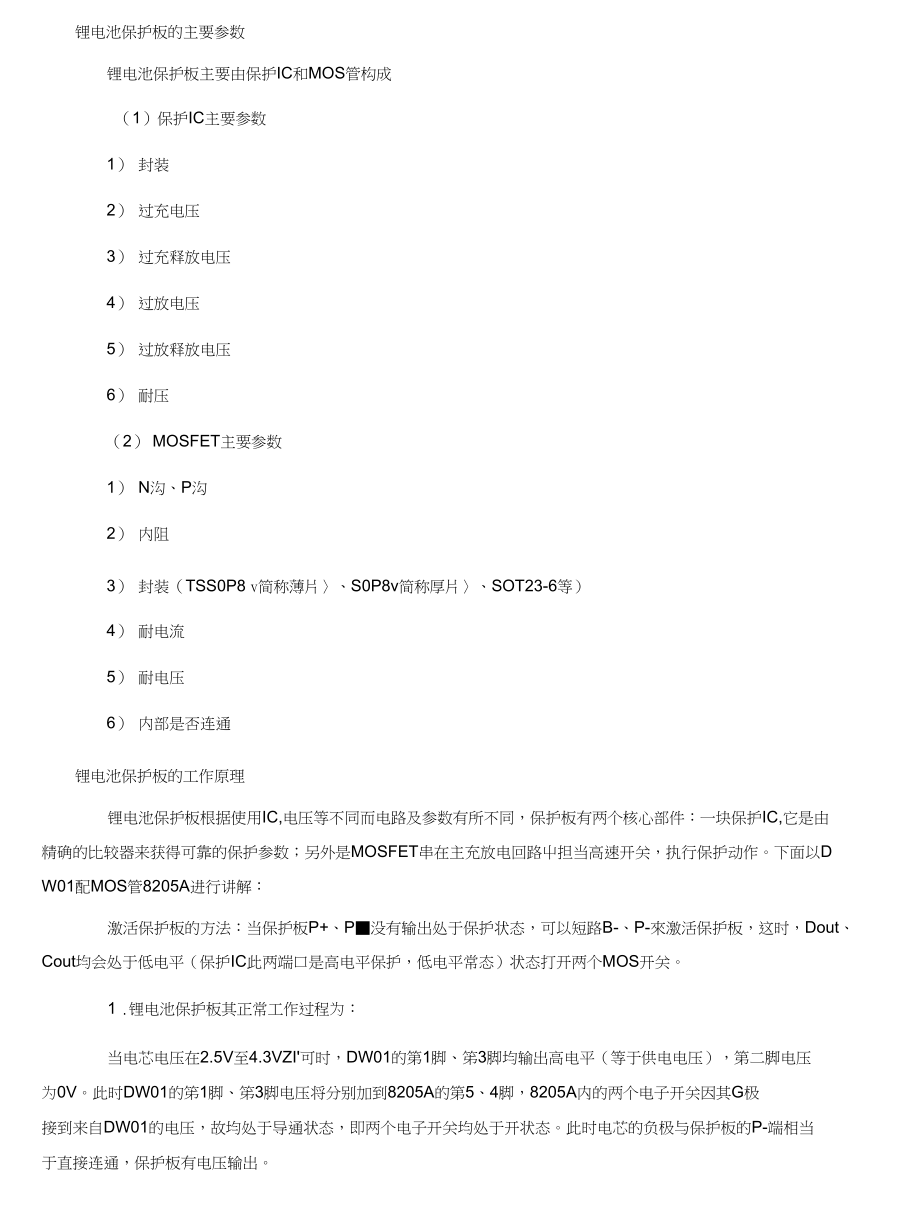

锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成(1)保护IC主要参数1) 封装2) 过充电压3) 过充释放电压4) 过放电压5) 过放释放电压6) 耐压(2) MOSFET主要参数1) N沟、P沟2) 内阻3) 封装(TSS0P8 v简称薄片〉、S0P8v简称厚片〉、SOT23-6等)4) 耐电流5) 耐电压6) 内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件:一块保护IC,它是由 精确的比较器来获得可靠的保护参数;另外是MOSFET串在主充放电回路中担当高速开关,执行保护动作下面以D W01配MOS管8205A进行讲解:激活保护板的方法:当保护板P+、P■没有输出处于保护状态,可以短路B-、P-來激活保护板,这时,Dout、 Cout均会处于低电平(保护IC此两端口是高电平保护,低电平常态)状态打开两个MOS开关1 .锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3VZI可时,DW01的第1脚、笫3脚均输出高电平(等于供电电压),第二脚电压 为0V此时DW01的笫1脚、笫3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极 接到来自DW01的电压,故均处于导通状态,即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当 于直接连通,保护板有电压输出2. 保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01内部将通过R1电阻实时监测电芯电 压,当电芯电压下降到约2.3V时DW01将认为电芯电压已处于过放电电压状态,便立即断开笫1脚的输出电压,使 笫1脚电压变为OV, 8205A内的开关管因第5脚无电压而关闭此时电芯的B■与保护板的P■之间处于断开状态 即电芯的放电回路被切断,电芯将停止放电保护板处于过放电状态并一直保持等到保护板的P与PJ可接上充电电 压后,DW01经B■检测到充电电压后便立即停止过放电状态,重新在笫1脚输出高电压,使8205A内的过放电控制 管导通,即电芯的B■与保护板的P■又重新接上,电芯经充电器直接充电3. 保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越來越高,当电芯电压升高到4.4V时,DW 01将认为电芯电压已处于过充电电压状态,便立即断开第3脚的输出电压,使第3脚电压变为0V, 8205A内的开 关管因第4脚无电压而关闭此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断,电芯将停 止充电保护板处于过充电状态并一直保持等到保护板的P与P■间接上放电负载后,因此时虽然过充电控制开关管 关闭,但英内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,D W01停止过充电保护状态重新在第3脚输出高电压,使8205A内的过充电控制管导通,即电芯的B■与保护板P-又 重新接上,电芯又能进行正常的充放电.4. 保护板短路保护控制原理:在保护板対外放电的过程中,8205A内的两个电子开关并不完全等效于两个机械开关,而是等效于两个电阻 很小的电阻,并称为8205A的导通内阻,每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9,加在G 极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时,开关管的导通内阻很小(几十毫 欧),相当于开关闭合,当G极电压小于0.7V以下时,开关管的导通内阻很大(几MQ),相当于开关断开电压UA 就是8205A的导通内阻与放电电流产生的电压,负载电流增大则UA必然增大,因UA0.006LX IUA又称为8205A 的管压降,UA可以简接表明放电电流的大小。

上升到0.2V时便认为负载电流到达了极限值,于是停止笫1脚的输出 电压,使第1脚电压变为0V、8205A内的放电控制管关闭,切断电芯的放电回路,将关断放电控制管换言之DW 01允许输出的最大电流是3.3A,实现了过电流保护5. 短路保护控制过程:短路保护是过电流保护的一种极限形式,其控制过程及原理与过电流保护一样,短路只是在相当于在P P■间 加上一个阻值小的电阻(约为0Q)使保护板的负载电流瞬时达到10A以上,保护板立即进行过电流保护锂电池保护板的技术指标1、 电压保护能力过充电保护:保护板必须具有预防电芯电压超过预设值的能力过放电保护:保护板必须具有预防电芯电压底 于预设值的能力2. 电流能力(过流保护电流,短路保护)保护板作为锂电芯的安全保护器件,既要在设备的正常工作电流范围内,能可靠工作,又要在当电池被意外短路 或过流时能迅速动作,使电芯得到保护.3、导通电阻: 定义:当充电电流为500mA时,MOS管的导通阻抗由于通讯设备的工作频率较高,数据传输要求误码率低,其脉冲串的上升及下降沿陡,故对电池的电流输出 能力和电压稳定度要求高,因此保护板的MOS管开关导通时电阻要小,单节电芯保护板通常在v70m Q ,如太大会 导致通讯设备工作不正常,如在通话时突然断线、接不通、噪声等现象。

4、 自耗电流定义:IC工作电压为3.6V,空载状态下,流经保护IC的工作电流,一般极小.保护板的自耗电流直接影响电池的待机时间,通常规定保护板的自耗电流小于10微安.5、 机械性能、温度适应能力、抗静电能力保护板必须能通过国标规定的震动,冲击试验;保护板在・40到85度能安全工作,能经受15KV的非接触E SD静电测试.锂电池保护板的应用锂电池保护板广泛应用于、对讲机、便携式DVD、矿灯、电动玩具、MP3/4电动工具、数码相机摄像 机、笔记本电脑、军用战术灯、测绘仪器电动自行车、电动滑板车、航模、机器人、吸尘器、各种野外勘探作业设备锂电池保护板的主要厂商保护IC的生产商1) 精工:日本S8261v单节〉,S8232v双节2) 理光:日本R5400、 R5402、 R5421、 R5426 3) 美之美:日本MM3077v单节〉,MM1414v3/4 节>4) 富品:台湾单节:DW01+, DW01-, FS312F, FS326 系列双节:FS33325) 新德:台湾CS213 (单节)6) 中星微:北京 VM7021 (单节)7) 士兰:杭州 SC451 (单节)MOSFET的生产商 1 )捷拓(台湾):GE8205A,GE9926、5NF20V。

2) ANPEC茂达(台湾):APM9926, SM9926C, SM9988, APM9435,APM4435,APM2506 APM4953,APM9926,APM4410,APM2301 ,APM7313,APM3055,APM2014,APM2054,APM2509,APM941003) FAIRCHILD (仙童):FDS9926,FDW99264) CET (台湾华瑞):CEM9926, CEM8205, CES2301 ,CES2312,CES2321, CEM9435,CEM4953,CEM895&5) ST (意法):5NF20V6) SANYO (口本三洋):FTD2017、FTD2011A. ECH8601、7) AOS (美国)AO8822、AO8810. AO8816、AO4805、AO4953、AO9953、AO4801H8) 三合微(台湾):STG8203. STG8204、STG8205、STG23019) 南海(台湾):SSS8205, SSS9926, SSS5NF20VG1SIS1D1TOOCVDOC&v$$OOSS2S2D2U3& 1 L—X8205A T59OP-801SiS101■nAV—R3 tOKGH-M(2PSXtiB--C2104PFC0803(^■4P4X2S-JLTOUNSoc3?flVWvSiAMvss00U1 (MD1$OT?JJ。
