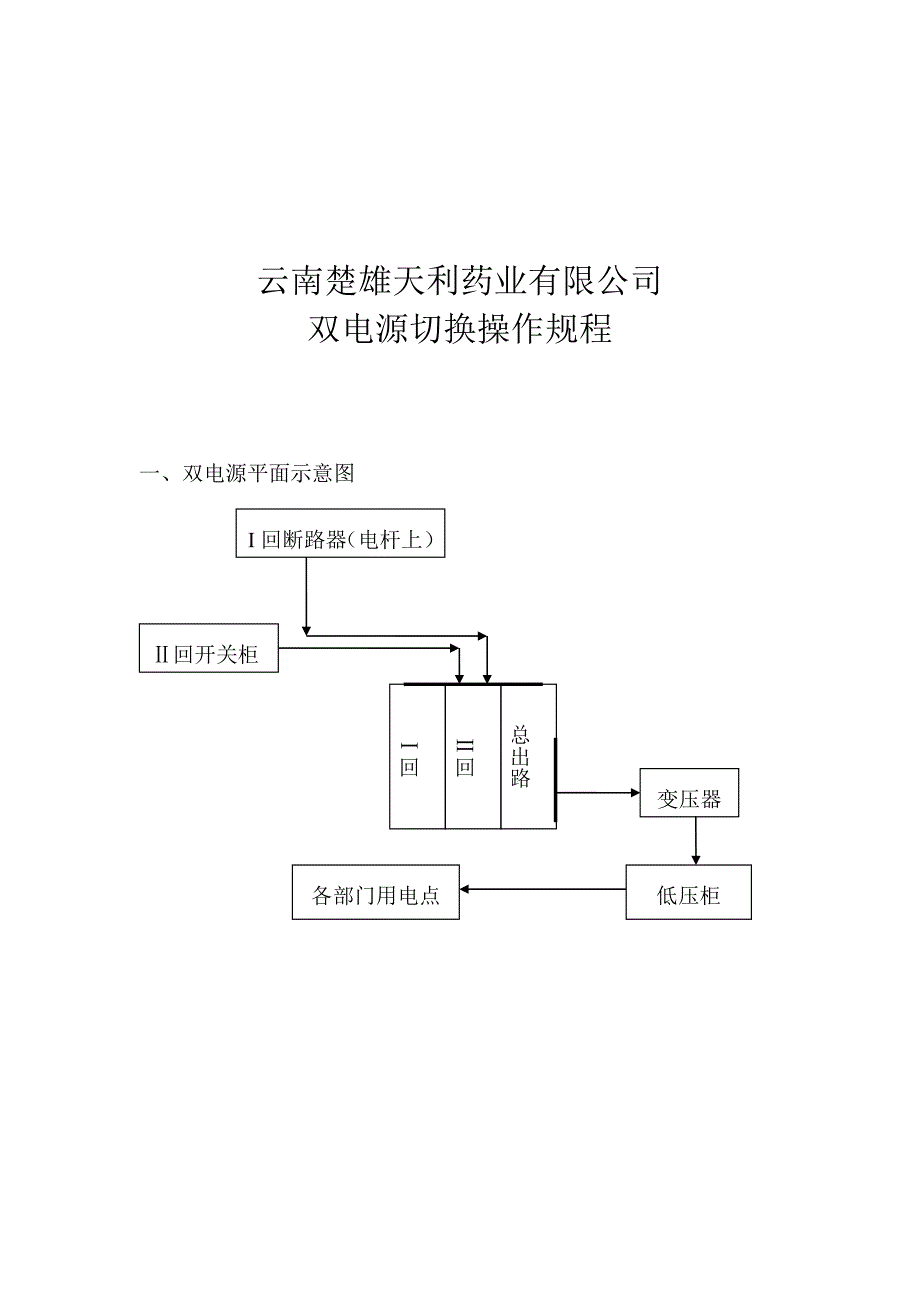

云南楚雄天利药业有限公司双电源切换操作规程一、双电源平面示意图I回断路器（电杆上）Ⅱ回开关柜Ⅰ回Ⅱ回总出路变压器低压柜各部门用电点二、当前用Ⅰ回线，发生停电需变换线路为Ⅱ回线时：1.断开高压柜总出路开关；2.断开室外Ⅰ回线断路器；3.断开高压柜Ⅰ回线开关并接通地刀；4.确认前3步Ⅰ回线断路操作有效、到位后，进行Ⅱ回线接入操作如下；5.断开高压Ⅱ回线地刀（且开关处于断开位置）；6.室外Ⅱ回线计量柜断路器合闸；7.高压柜Ⅱ回线开关合闸；8.高压柜总出路开关合闸；9.锁好地刀锁、配电室门锁，供电线路切换完成10.低压柜开关合闸注：每个程序操作完毕进行下步操作时，应确认合闸或分闸有效、到位，合闸后无异常响声否则，重新操作确认后方可进入下步操作三、当前用Ⅱ回线，发生停电需变换线路为Ⅰ回线时：1.断开高压柜总出路开关；2.断开室外Ⅱ回线计量柜断路器；3.断开高压柜Ⅱ回线开关并接通地刀；4.确认前3步Ⅱ回线断路操作有效、到位后，进行Ⅰ回线接入操作如下；5.断开高压柜Ⅰ回线地刀（且开关处于断开位置）；6.室外Ⅰ回线断路器合闸；7.高压柜Ⅰ回线开关合闸；8.高压柜总出路开关合闸；9.锁好地刀锁、配电室门锁，供电线路切换完成。
10.低压柜开关合闸注：每个程序操作完毕进行下步操作时，应确认合闸或分闸有效、到位，合闸后无异常响声否则，重新操作确认后方可进入下步操作。
