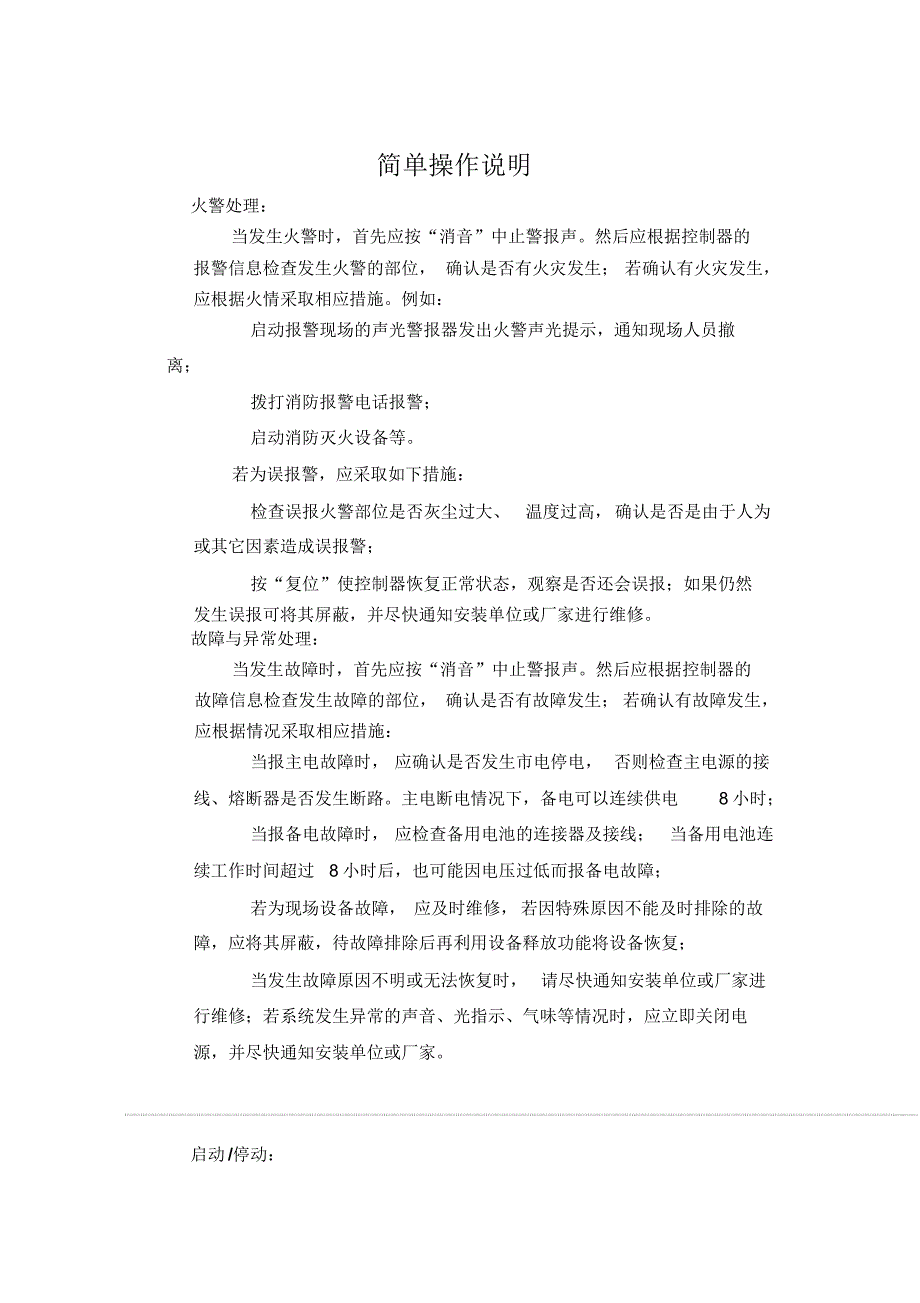

简单操作说明火警处理：当发生火警时，首先应按“消音”中止警报声然后应根据控制器的报警信息检查发生火警的部位， 确认是否有火灾发生； 若确认有火灾发生，应根据火情采取相应措施例如：启动报警现场的声光警报器发出火警声光提示，通知现场人员撤离；拨打消防报警报警；启动消防灭火设备等若为误报警，应采取如下措施：检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因素造成误报警；按“复位”使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其屏蔽，并尽快通知安装单位或厂家进行维修 故障与异常处理：当发生故障时，首先应按“消音”中止警报声然后应根据控制器的故障信息检查发生故障的部位， 确认是否有故障发生； 若确认有故障发生，应根据情况采取相应措施：当报主电故障时， 应确认是否发生市电停电， 否则检查主电源的接线、熔断器是否发生断路主电断电情况下，备电可以连续供电8 小时；当报备电故障时， 应检查备用电池的连接器及接线；当备用电池连续工作时间超过8 小时后，也可能因电压过低而报备电故障；若为现场设备故障， 应及时维修，若因特殊原因不能及时排除的故障，应将其屏蔽，待故障排除后再利用设备释放功能将设备恢复；当发生故障原因不明或无法恢复时， 请尽快通知安装单位或厂家进行维修；若系统发生异常的声音、光指示、气味等情况时，应立即关闭电源，并尽快通知安装单位或厂家。
启动/停动：当确认发生火警时， 可通过手动方式快速启动消防灭火设备首先应确认该设备为总线制设备还是直接控制设备总线制设备：根据手动消防启动盘的透明窗内的提示信息找到要启动的设备对应的单元， 按下这个单元的手动键， 命令灯点亮， 启动命令发出若再次按下该键则命令灯熄灭，启动命令被终止；直控设备：根据直接控制盘面板上的标签找到要启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出若该设备为电平控制方式， 再次按此该键则命令灯熄灭，启动命令被终止； 若该设备为脉冲控制方式， 需找到停动该设备对应的单元，并按下这个单元的手动键，启动命令被终止键盘解锁：控制器开机默认为锁键状态，若进行功能键（除“浏览火警”、 “窗口切换” 、 “信息查询”、 “消音”外）操作，液晶屏显示一个要求输入密码的提示框，此时输入正确的用户密码并按下“确认”，才可继续操作，同时完成键盘解锁 保护备电：当使用备电供电时， 应注意供电时间不应超过8 小时，若超过 8 小时应关闭控制器的备电开关，待主电恢复时再打开，以防蓄电池损坏设备的屏蔽与取消屏蔽当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。
按下“屏蔽 /取消屏蔽”键（若控制器处于锁键状态，需输入用户密码解锁），屏幕显示如图4-29 所示屏幕左侧显示的是已定义且可屏蔽的设备，右侧显示的是已经被屏蔽的设备用键盘操作的方法： 在屏蔽 /取消屏蔽设备提示框输入需要操作的设备二次码，然后按“确认”可直接对设备进行屏蔽/取消屏蔽操作；当需要在可屏蔽设备或取消屏蔽列表框中选择设备二次码时，可按选 中进入可屏蔽设备或取消屏蔽列表框，按、选择设备二次码， 被选中的设备二次码反白显示，按“确认”将选中的设备二次码写入到设备提示框，再次按“确认”可屏蔽/取消屏蔽该设备用触摸屏操作的方法： 系统默认的状态为可屏蔽设备或取消屏蔽列表框中显示全部可屏蔽设备或可取消屏蔽设备，直接点击可屏蔽设备或取消屏蔽列表框区域的屏幕， 可直接选择设备二次码， 被选中的设备二次码反白显示，再次点击被选中的设备二次码， 选中的设备二次码写入到相应设备提示框，点击屏幕“屏蔽”按钮或“取消”按钮，可屏蔽/取消屏蔽该设备图 4-29 本控制器还可对报故障的设备实现直接屏蔽，即当有设备报故障时，可通过 按“确认”键对焦点信息所对应的设备进行屏蔽，而不需输入屏蔽二次码 若对本机警报器进行屏蔽操作， 则用户编码前六位为本机二次码，设备类型 为 76-警报输出，确认后本机警报器将被屏蔽，声光警报器屏蔽指示灯点亮．取 消屏蔽操作类似，不再赘述。
若对本机火警传输设备进行屏蔽操作，则用户编码前六位为本机二次码，设 备类型为 77-火警传输， 确认后本机火警传输设备被屏蔽，火警传输故障 /屏蔽指 示灯常亮．取消屏蔽操作类似，不再赘述 注意：在进行“屏蔽” 、 “取消屏蔽”、 “启动 / 停动”等操作中输入设备的编 码时，可以使用通配符“ *” ，表示这一位可以是0~9中的任意数字，这个功能可 以使我们方便的将一类设备屏蔽、取消屏蔽、启动或停动例如：如果要屏蔽掉 系统中所有的防盗探测器， 我们可以在屏蔽操作时输入： “******48” ，这样所有 防盗模块将被屏蔽其中“48”为防盗模块设备类型代码用户设置 按下“用户设置”并输入一级密码，可进入用户设置界面（如图4-30） 图 4-30 通过这些设置可以改变控制器的运行配置，用户可以根据自己的实际情况分 别进行设置 所有的设置参数均掉电不丢失，设置后一直有效， 不受开关机的影 响，直到下次更改设置时间设置 进入“ 1、时间设置”界面（如图4-31） ，该界面上的时间是当前系统时间， 可进行编辑修改，确认后便得到了新的系统时间 注意：此处设置的时间是控制器运行记录的基准时间，设置必须要准确。
图 4-31 防盗设置 进入“ 2、防盗设置”界面，屏幕显示防盗设置菜单（如图4-32） 图 4-32 防盗禁止时，设备类型为“防盗模块”的设备的报警信号将不显示 防盗允许时，设备类型为“防盗模块”的设备的报警信号将可以显示 自动防盗时，用户可自己设置防盗开启与关闭的时间，在设定的时间段内控 制器处于防盗开启状态， 设定的时间段外控制器处于防盗关闭状态，设定的时间 段每日有效 启动设置 进入“3、启动设置”界面，屏幕显示启动操作控制菜单（如图4-33） ，启动 设置包括手动启动控制、 自动启动控制和警报输出控制的设置，可通过按下其对 应的数字键进行相关的设置图 4-33 键入“ 1”时：图 4-34 说明： 设置控制器是否允许手动启动/停动操作，如果设置成手动禁止，将 不能通过启动 /停动键、手动盘按键对联动设备进行启动和停动操作由于直接 控制盘控制的设备重要， 直接控制盘的按键不受此设置的控制，在直接控制盘上 有专门控制该盘是否允许手动操作的电子锁，可通过钥匙设置手动操作允许或禁 止 按对应数字键进行设置，反白显示的为当前设置 键入“ 2”时：图 4-35 说明： 自动启动是指满足控制器进行联动公式编程后，如果满足联动公式条 件，控制器将自动按照联动公式对联动设备进行启动或停动操作。
可以设置自动 禁止、部分自动、全部自动三种方式 自动禁止： 在此状态下，控制器不允许进行自动联动操作； 部分自动： 在此状态下，“自动允许”灯闪烁，当联动条件满足时，只允许 等号为“ ==”或“ == ”的联动公式参加联动 全部自动： 在此状态下，“自动允许”灯点亮，当联动条件满足时，等号为“=” 、 “= ” 、 “==”或“== ”的联动公式均可以参加联动 自动模拟： 此功能仅用于工程调试在此状态下，当联动条件满足时，符合 联动条件的手动消防启动键的红灯闪烁，表示联动公式已正确执行， 但此状态下 不启动外部被控设备 如果是气体灭火设备，该设备的自动启动还受“喷洒设置”的影响 按对应数字键进行设置，反白显示的为当前设置 键入“ 3”时：图 4-36 说明：警报输出控制是指对控制器的警报输出接口和火警传输进行设置，可 以设置为火警直接启动及联动公式启动 火警直接启动时，只要控制器出现火警信息，警报直接启动，火警传输设备 立即启动，传递火警信息此时不受自动设置的影响 联动公式启动时， 控制器出现火警信息， 警报输出和火警传输将不自动输出， 需要编辑到联动公式中，通过联动公式进行自动启动。
按对应数字键进行设置，反白显示的为当前设置 屏幕设置 进入“ 4、屏幕设置”界面，屏幕显示屏幕设置菜单（如图4-37） 图 4-37 按下数字键“ 1” ，进入图 4-38 所示界面，依次点击1～5 方框的中心位置， 系统将自动校准触摸屏的坐标值 注意：必须按照 1-5 的顺序点击触摸屏！图 4-38 由于触摸屏的一致性原因， 再接入触摸屏和更换触摸屏后， 需要校准坐标值 打印设置 进入“ 5、打印设置”界面，可以设置打印机的工作方式图 4-39 在“打印禁止”的状态下，系统不打印任何信息 在“选择打印”的状态下，用户可在记录检查时有选择的打印一些必要的 信息 在“火警打印”的状态下，打印机即时打印系统中发生的新火警信息，同 时也可实现“选择打印”功能 在“自动打印”的状态下，打印机即时打印系统中发生的新信息，同时也 可实现“选择打印”功能按对应数字键进行设置，反白显示的为当前设置 喷洒设置 进入“ 6、喷洒设置”界面，输入气体操作密码及更高级别密码解锁后，可 将控制器设置为喷洒禁止或喷洒允许状态图 4-40 在气体喷洒允许状态，气体灭火设备才可以被手动启动和自动联动否则启 动气体灭火设备的联动条件成立后，气体灭火设备不会被启动； 手动启动气体灭 火设备时，没有响应。
预警设置 进入预警设置界面，屏幕显示预警设置菜单（如图4-41） 控制器可以设置 成预警允许或禁止图 4-41 在预警允许状态下： 如果符合预警关联条件的一个探测器报警，控制器进入预警状态，控制 器的液晶屏将显示预警信息， 同时发出火警声音提示， 点亮预警指示灯， 但不自动联动警报输出及进行联动公式判断 如果控制器进入预警状态5 分钟内，符合预警关联条件的另一个探测器也报警，即满足了预警关联条件，则预警转为火警，控制器将进入火警 状态，点亮火警指示灯，自动联动警报输出并按联动公式完成自动启动 操作（警报输出及自动启动还受用户设置的影响） 如果控制器进入预警状态5 分钟后，未出现其他的设备报警，控制器将 自动清除预警信息，并复位报警设备 手动报警按钮的报警不受预警设置影响，直接进入火警状态 在预警禁止状态下，任意设备报火警均直接进入火警状态 通过设置预警允许， 可以有效地避免某个设备误报警引起的误动作，在预警 状态，人工确认有火警发生时， 可以按下任意的手动报警按钮，使控制器立即进 入火警状态 用户可以根据现场实际情况进行预警关联设置，界面如图4-42图 4-42 控制器可以设定最多 64条预警关联公式，图 4-42中显示的公式意义为：若系 统检测到了 010001点型感烟探测器 （或010002点型感烟探测器） 发出一条火警信 号，则系统将进入预警状态，扬声器发出火警音响，但不激活联动输出。
屏幕显 示如图 4-43图4-43 若在检测到 010001点型感烟探测器火警 5分钟之内，系统又检测到 010002点型感烟探测器火警， 则系统进入火警状态， 并激活联动输出， 屏幕显示如图 4-44 否则5分钟后，系统将对 010001点型感烟探测器复位，并清除预警信息图4-44 故障、异常信息处理和定期检查1.1一般性故障处理 表 9-1 序号故障现象原因解决方法 一开 机 后 无 显 示 或显示不正常a. 电源不正常 b. 与显示板电缆连接不 良a. 检查 24V 电源 b. 检查连接电缆二开机后显示 “主 电故障”a. 无交流电 b. 交流保险管烧断a. 检查并接好交流电线 b. 更换交流保险管（参数见标 签） 三开机后显示 “备 电故障”a. 保险坏 b. 线路连接不良 c.蓄电池亏电或损坏a. 换保险管（参数见标签） b. 打开电源盒检查有关接插件 c.在交流供电的情况下开机8 小时以上，若仍不能消除故障 则更换电池四不 能 正 确 注 册 回路板a. 回路板未插好 b. 回路板地址设置不对a. 检查并插好 b. 检查所有回路板地址设置 五不 能 注 册 外 接 显示盘通讯线连接错误或不良检查火灾显示。
