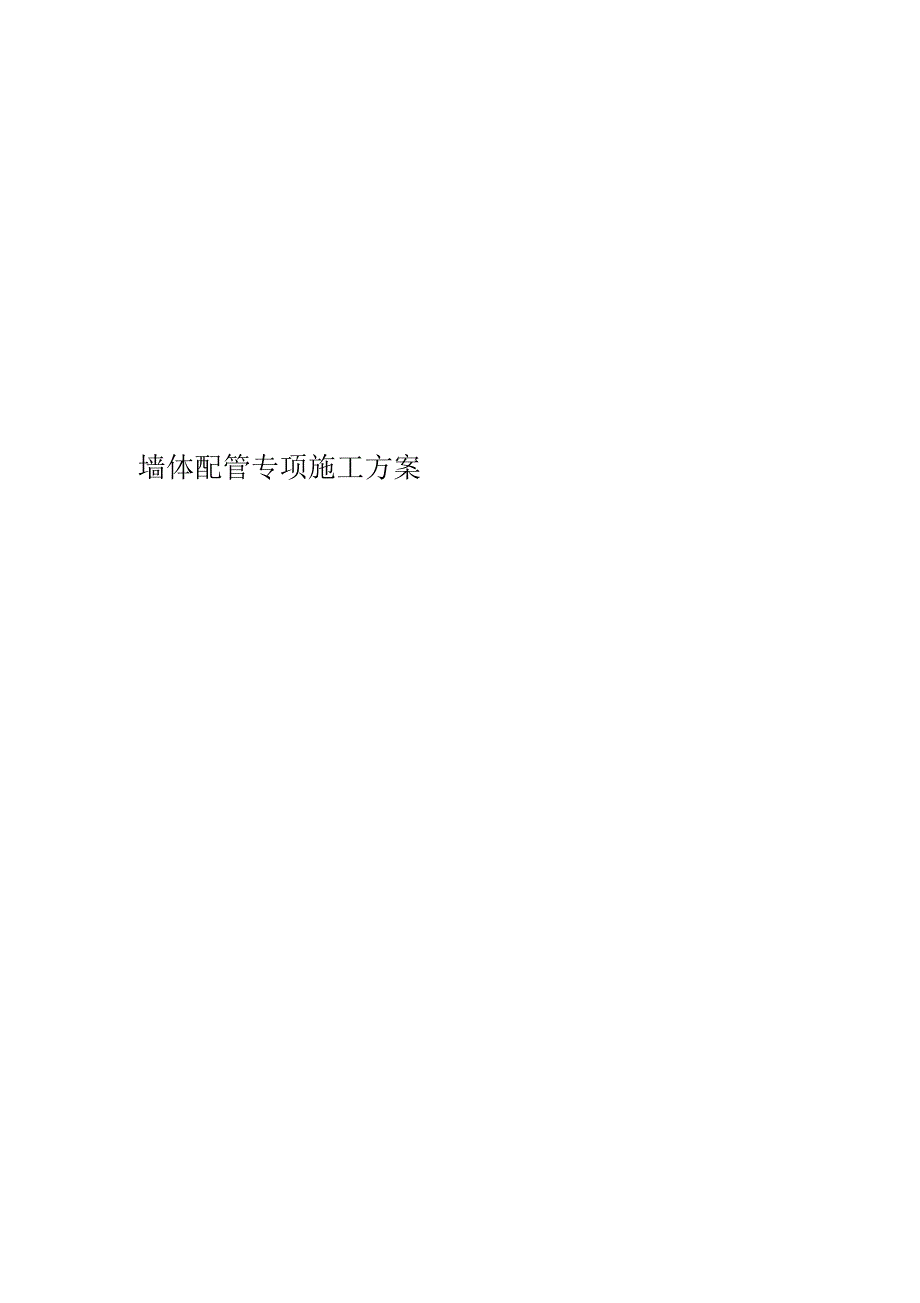

墙体配管专项施工方案目 录一、编制依据 1二、工程概况 1三、施工部署 11. 施工准备 12. 物质准备 13. 技术准备 24. 组织准备 2四、砌体内电气配管施工方案及工艺 34.1 配管规格要求 34.2 工艺流程 34.2.1 弹线定位 34.2.2 墙体开槽 34.2.3 配管加工 54.2.4 箱、盒固定 54.2.5 管路敷设 64.2.6 封堵及保护 ............................................8五、质量要求及质量保证措施 85.1 质量要求 85.2 质量保证措施 8六、文明施工、成品保护 9七、安全保证措施 9一、编制依据本工程二次配管方案依据以下文件进行编制：1、施工合同约定的施工范围相关内容；2、工程施工蓝图；3、 《建筑电气工程施工质量验收规范》GB50303-2015、电气安装图集（03SS408）、电气安装图集（D301-1-3）、电气安装图集（03D501-）4等相关资料；二、工程概况根据施工合同约定的施工范围，地下部分明配管、地上部分预留预埋及二次砌体采用加气块砖，非消防专业电气配管采用 JDG镀锌管，与消防专业相关的管线，采用热镀锌钢管。
三、施工部署1、施工准备根据现场施工进度情况调整机具设备供应计划，及时组织所需弯管机、套丝机、砂轮切割机、电焊机、万用表、摇表、水平尺、卷尺、靠尺等各种机具、工具、仪器仪表进场并检查其性能及状态，是否完好、运行是否正常等2、物资准备根据设计施工图的要求以及现场工程进度情况编制物资供应计划，及时组织所需材料进场，并业主（或监理）的见证下做好进场线管的质量验收工作，第 1 页 共 10 页检验合格后方可投入工程使用本工程墙体配管主要材料物资有：热镀锌钢管、JDG镀锌管、铁丝、锯末（采用自封口塑料袋包装）、泡沫板、防锈漆、胶带、导电膏、跨界线、专用接地管卡等其中线管规格要求照明支路线支数为 3, JDG25；插座支路线支数为 3,JDG25；风机盘管至温控器为 JDG32；本包范围应急照明回路采用热镀锌钢管 SC203、技术准备3.1 、组织业主（或监理）完成二次墙体的验收手续及与安装专业的交接手续；3.2 、组织技术、测量人员进行测量放线，进行各楼层、房间的标高引测及技术复核工作等；3.3 、组织技术、质量、安全等人员熟悉图纸、规范、质量标准，以及质量通病防治措施等，并对施工人员进行现场交底。
4、组织准备4.1、管理原则：（1）针对电气二次墙体配管编制本次针对性的施工方案2）坚持先定样板，后做样板，再进行操作示范，最后组织大面积施工的顺序3）在整个施工过程中，物资部做好进场物资的质量验收工作，质检员做第 2 页 共 10 页好现场施工质量的检查、验收及施工方案的落地工作4.2、质量监督体系：在施工过程中，班组选派有经验的工人巡回检查，项目部管理人员对施工的整个过程质量进行验收，施工完成自检合格后由专业监理工程师进行验收四、砌体内电气配管施工方案及工艺4.1、配管规格要求照明支路线支数为 3,采用 JDG25；插座支路线支数为 3,采用JDG25；风机盘管至温控器为 JDG32；本包范围应急照明回路采用热镀锌钢管 SC204.2、工艺流程弹线定位→墙体开槽→线管加工→稳住盒箱→暗敷线管→封堵及线盒保护4.2.1 、弹线定位（1）根据设计图要求，在二次结构墙体上，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸2）按照图纸点位位置，在墙体上弹出需要开槽的切割控制线要求所有墙体开槽全数弹线4.2.2 、墙体开槽根据已经弹好的定位线，采用专用墙体开槽器（自带扬程抑制器）进行开第 3 页 共 10 页 。
