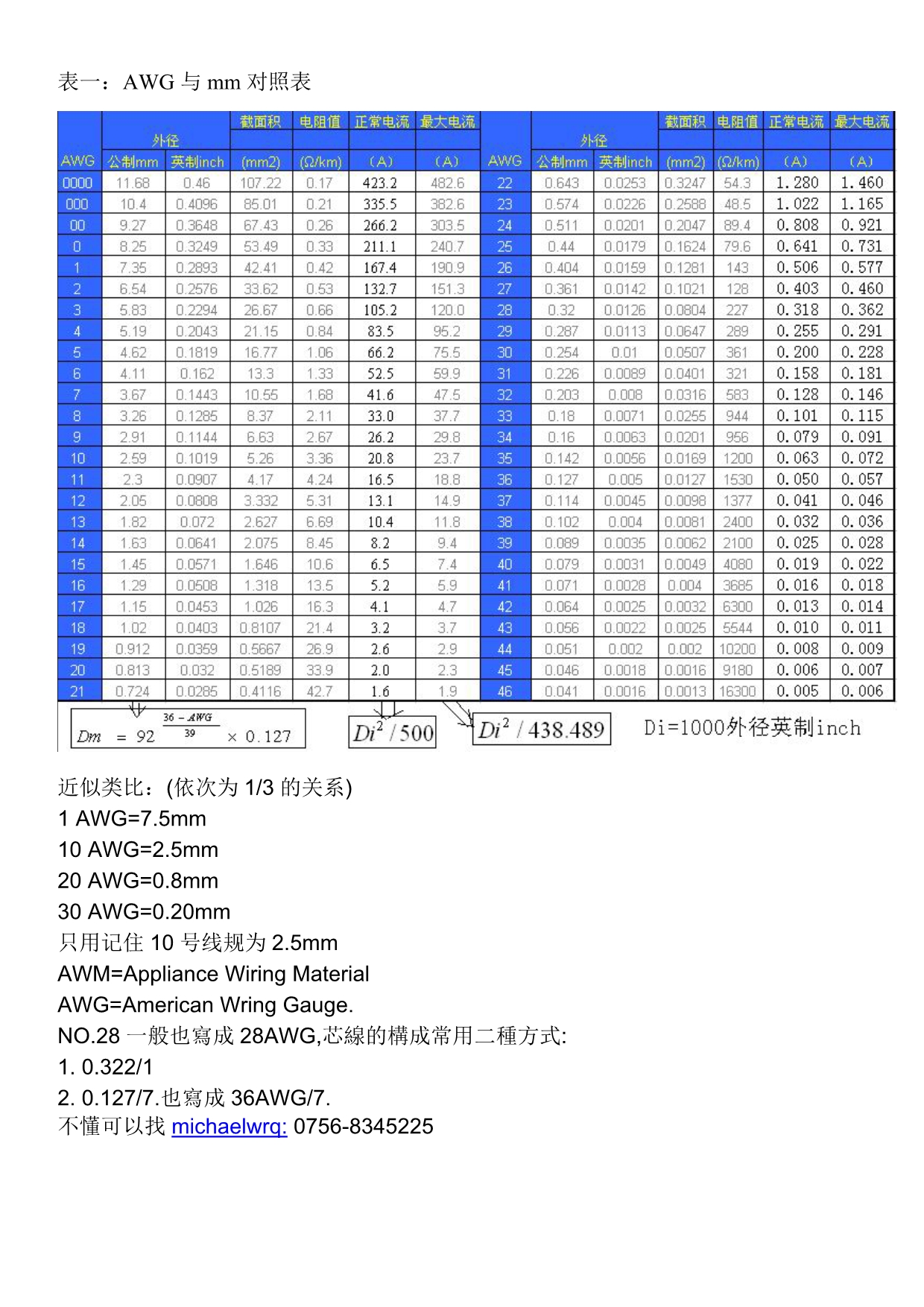

表一：AWG 与 mm 对照表近似类比：(依次为 1/3 的关系) 1 AWG=7.5mm 10 AWG=2.5mm 20 AWG=0.8mm 30 AWG=0.20mm 只用记住 10 号线规为 2.5mmAWM=Appliance Wiring Material AWG=American Wring Gauge. NO.28 一般也寫成 28AWG,芯線的構成常用二種方式: 1. 0.322/1 2. 0.127/7.也寫成 36AWG/7.不懂可以找 michaelwrq: 0756-8345225美制电线标准 AWG 与公制、英制 单位对照在以太网和 xDSL 接入网设计中，经常会碰到诸如 24AWG、26AWG 等等表示电缆直径的方法其实 AWG(American Wire Gauge)是美制电线标准的简称，AWG 值是导线厚度（以英寸计）的函数下表是 AWG 与公制、英制 单位的对照表其中， 4/0 表示 0000，3/0 表示 000，2/0 表示00，1/0 表示 0例如，常用的线直径为 26AWG，约为 0.4mm 外径 外径AWG 公制 mm 英制 inch截面积 (mm2)电阻值 (/km)AWG 公制 mm 英制 inch截面积 (mm2)电阻值 (/km)4/0 11.68 0.46 107.22 0.17 22 0.643 0.0253 0.3247 54.33/0 10.40 0.4096 85.01 0.21 23 0.574 0.0226 0.2588 48.52/0 9.27 0.3648 67.43 0.26 24 0.511 0.0201 0.2047 89.41/0 8.25 0.3249 53.49 0.33 25 0.44 0.0179 0.1624 79.61 7.35 0.2893 42.41 0.42 26 0.404 0.0159 0.1281 1432 6.54 0.2576 33.62 0.53 27 0.361 0.0142 0.1021 1283 5.83 0.2294 26.67 0.66 28 0.32 0.0126 0.0804 2274 5.19 0.2043 21.15 0.84 29 0.287 0.0113 0.0647 2895 4.62 0.1819 16.77 1.06 30 0.254 0.0100 0.0507 3616 4.11 0.1620 13.30 1.33 31 0.226 0.0089 0.0401 3217 3.67 0.1443 10.55 1.68 32 0.203 0.0080 0.0316 5838 3.26 0.1285 8.37 2.11 33 0.18 0.0071 0.0255 9449 2.91 0.1144 6.63 2.67 34 0.16 0.0063 0.0201 95610 2.59 0.1019 5.26 3.36 35 0.142 0.0056 0.0169 1,20011 2.30 0.0907 4.17 4.24 36 0.127 0.0050 0.0127 1,53012 2.05 0.0808 3.332 5.31 37 0.114 0.0045 0.0098 1,37713 1.82 0.0720 2.627 6.69 38 0.102 0.0040 0.0081 2,40014 1.63 0.0641 2.075 8.45 39 0.089 0.0035 0.0062 2,10015 1.45 0.0571 1.646 10.6 40 0.079 0.0031 0.0049 4,08016 1.29 0.0508 1.318 13.5 41 0.071 0.0028 0.0040 3,68517 1.15 0.0453 1.026 16.3 42 0.064 0.0025 0.0032 6,30018 1.02 0.0403 0.8107 21.4 43 0.056 0.0022 0.0025 5,54419 0.912 0.0359 0.5667 26.9 44 0.051 0.0020 0.0020 10,20020 0.813 0.0320 0.5189 33.9 45 0.046 0.0018 0.0016 9,18021 0.724 0.0285 0.4116 42.7 46 0.041 0.0016 0.0013 16,300由表中归纳出的 AWG 与英寸的关系如下： AWG = A lg inch - B其中，A＝-19.93156857，B＝9.73724。
电缆的规格，通信电缆规格 直径对照表价格 发布日期：2010-05-05 浏览次数：639 绝缘导线载流量估算 电缆的规格，直径对照表 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀：二点五下乘以九，往上减一顺号走三十五乘三点五，双双成组减点五条件有变加折算，高温九折铜升级穿管根数二三四，八七六折满载流 说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数"来表示，通过心算而得由表 5 3 可以看出：倍数随截面的增大而减小二点五下乘以九，往上减一顺号走"说的是 2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的 9 倍如 2．5mm’导线，载流量为 2．5×9＝22．5(A)从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减 l，即 4×8、6×7、10×6、16×5、25×4。
三十五乘三点五，双双成组减点五"，说的是 35mm"的导线载流量为截面数的 3．5 倍，即 35×3．5＝122．5(A)从 50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减 0．5即 50、70mm’导线的载流量为截面数的 3 倍；95、120mm"导线载流量是其截面积数的 2．5 倍，依次类推条件有变加折算，高温九折铜升级"上述口诀是铝芯绝缘线、明敷在环境温度 25℃的条件下而定的若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量如 16mm’铜线的载流量，可按 25mm2 铝线计算 。
