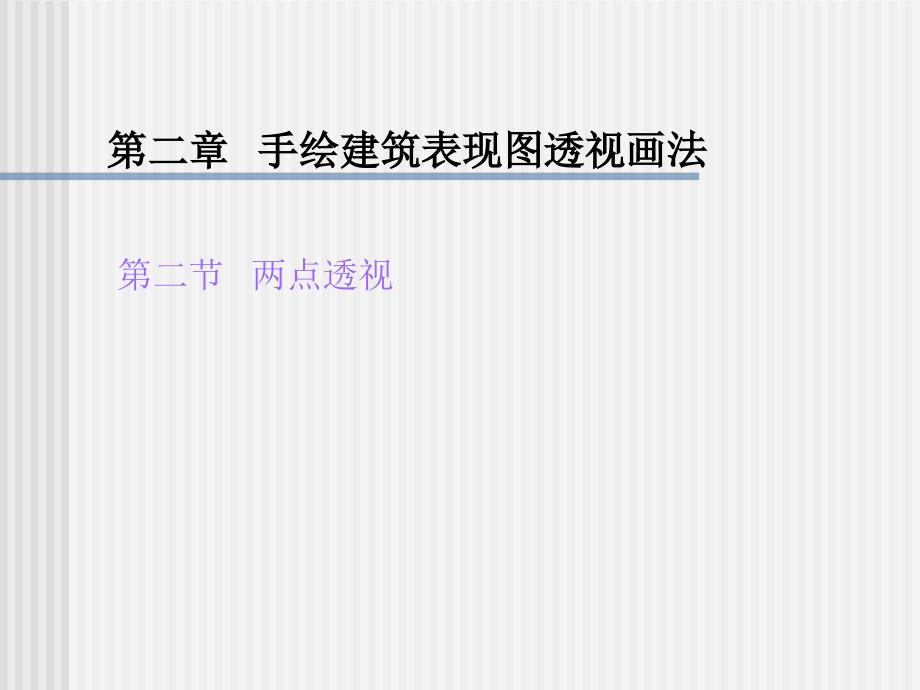

第二章第二章 手绘建筑表现图透视画法手绘建筑表现图透视画法 第二节 两点透视 n建筑物上的主要表面与画面倾斜，但其上的铅垂线与画面平行，所作的透视图有两个灭点，称为两点透视，如下图所示 两点透视 1）按照一定比例确定墙角线AB，兼作量高线(真高线) 2） AB间选定视平线HL 过B作水平的辅助线GL 3）在HL上确定灭点V1、V2，画出墙边线 4）以V1、V2、为直径画半圆，在半圆上确定视点E 5）根据E点，分别以V1、V2为圆心求出M1、M2量点 6）在GL上，根据 AB的尺寸画出等分线段 7）M1、M2分别与等分点连接，求出地面、墙柱等分点 8）各等分点分别与V1、V2连接，求出透视图画法步骤： 。
