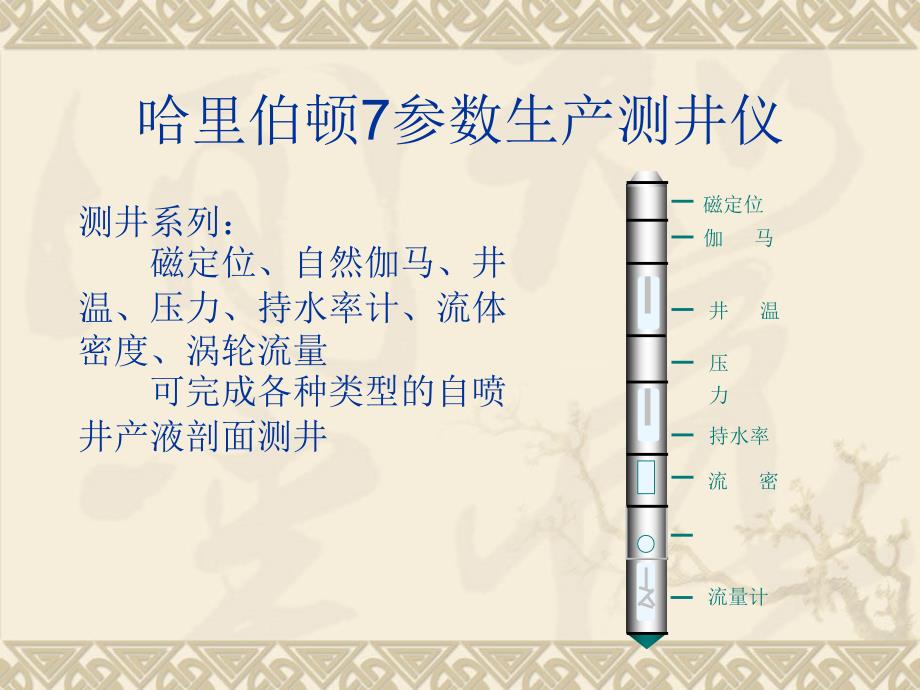

哈里伯顿7参数生产测井仪,测井系列：磁定位、自然伽马、井温、压力、持水率计、流体密度、涡轮流量可完成各种类型的自喷井产液剖面测井,哈里伯顿7参数生产测井仪,主要技术指标：Max.temp: 375°FMax.press:20000psiMax.OD: 1.437in,磁性定位仪器工作原理,磁性定位仪器由两个磁钢、一个线圈和相应的放大电路组成当磁性定位仪器移动到套管接箍附近时，线圈两端会产生一个感应电动势放大电路将此信号放大后通过电缆送往地面地面仪器即可测量到套管接箍信号伽马仪器工作原理,作用：用于地层对比（校深），定性指示出水部位 原理：当地层中的伽马射线，激发仪器中的盖革管中的氩气，使氩气产生电离，出现电荷流动，这种相对流动造成阳极电压瞬时降低形成负脉冲温度仪器工作原理,温度仪器的探头是一个铂热敏电阻，当探头的温度发生变化时其电阻相应的变化，电路将热敏电阻的变化转变为脉冲频率的变化送往地面，地面仪器通过测量井下仪器输出的频率可以测量到井下的温度数值及其变化持水率计仪器工作原理,原理：不同流体的介质介电常数不同一般水的介电常数为60-80，天然气的介电常数为1-2，石油的介电常数为2-4。
通过测量流体的介电常数，就可确定流体的持水率持水率计就是测量流体介电常数的一种仪器本仪器采用的是电容法测量探头是一个可在两极间填充流体的电容，其电容值的大小随着流体的电介常数的变化而变化所以电容值的大小可以反应出持水率的高低 作用：求持水率（Yw）,压力计仪器工作原理,原理：压力仪是一种应变压力计，其传感器是一个应变电阻，它是组成电桥电路的其中一个电阻当外界压力变化时，应变电阻R变化，电位差也相应的变化，此信号经差分放大器和电压频率转换器后，使压力的变化变成频率的变化，输出信号送到接收发送板作用：计算流体参数,流体密度计仪器工作原理,原理：流体介质发生变化，探头接收到的γ射线强度也相应变化，通过地面刻度，计算出流体密度 作用：确定流体密度值涡轮流量计仪器工作原理,原理：涡轮流量计是利用井内流体推动涡轮旋转从而记录涡轮转速来确定井内流体的流速的因此对于井径已知的产液井和流水井，可以计算出分层产液量和全井产液量以及分层注水量和全井注水量涡轮流量计由涡轮和电子线路两部分组成，它是利用磁耦合和光电转换的原理进行工作 作用：计算注入、产出层的流量,流型介绍,单相流：1、层流2、紊流 多相流：1、气—水、气—油两相流的流型：泡状、段塞状、沫状和雾状2、油—水（没有溶解气）两相的流型：泡状流、乳状流,解释介绍,解释模型共分7种：单相油、单相气、单相水、油-水两相、油-气两相、气-水两相、油-气-水三相 。
解释步骤： A、视速度回归 D、计算表观速度 C、计算持相率 E、计算单层产量 B、流体特性参数,A、回归视速度,利用不同的电缆速度进行上测或下测（一般上测四次，下测四次），用Y轴上的电缆速度与X轴上每秒转数交绘，这些交绘点间存在着线性关系，其直线方程为：Y＝mX+b，b是Y轴上的截距，m为直线斜率在转速为零时，Y轴上的截距用来表示视速度Va根据X、Y的对应值计算Y轴截距和直线斜率的线性回归方法 Va=（∑Y∑X－∑X∑XY）／［n∑X2－（∑X）2］ m=（n∑XY－∑Y∑X）／［n∑X2－（∑X）2］ 式中：Va——Y轴截距（英尺／分）m——直线斜率（英尺／分／转／秒） Y——电缆速度（英尺／分）X——涡轮转数（转／秒）n——总的测点数,视速度Va回归图,B、流体特性参数的确定,溶解气油比Rs 油的地层体积系数Bo和油密度Do 天然气偏差系数ｚ 天然气体积系数Ｂg 气密度dg和水密度dw,溶解气油比Rs的计算,Rs——给定的条件下溶解气的体积与含有该溶解气的油的体积之比 油的oAPI计算公式141.3 oAPI= ─── －131.5γo 不同条件下Rs的计算方法不一样 当P30 Rs=Gg1147×P1.187/56.06×10[10.393×API/(T+460)],P>Pb时, Rs的计算公式与上式相同,只是P=Pb Gg1147=Gg(1+0.5912API×TsepLg(Psep/114.7)×10-4 式中:Rs─溶解气油比,FT3/BBL(英尺3/桶);P ─地层压力,PSI;T ─地层温度,oF;Gg─气体的相对密度;γo─地面原油的相对密度;Tsep─分离器温度,℃;Psep─分离器压力,PSI;Pb─泡点压力,PSI;,油的地层体积系数Bo和油密度Do的计算,油的地层体积系数Bo：在一定的温度和压力下，一定质量的，含有溶解气的油的体积与在油罐条件下相同质量的油体积之比。
井下的油体积(包括溶解气) Bo=────────────────标准条件下的油体积(60°F,14.7PSI) 当P≤Pb时：oAPI≤30: Bo＝1+0.0004677×Rs+0.00001751×DD-1.8106×Rs×DD×10-8 当P≤Pb时： oAPI＞30: Bo＝1+0.0004677×Rs+0.000011×DD-0.1337×10-8Rs×DD,式中:DD=(T-60)API/Gg1147 Do=(((0.07652×Rs×Gg)+(49578.2/(API+131.5)))/((0.07652×Rs×Gg)/(-18.15-0.17×API+(1401+1575×Gg2)0.5)+5.615)+ (0.000233×Pb-(0.0229×T-1.373))/62.4 当P>Po时 Bo=Bob×eC(Pb-P) Do=Dob×eC(Pb-P) 式中Bob是泡点压力时油的体积系数； Dob是泡点压力时油的体积密度； C=(-1433+5Rs+17.2T-1180Gg1147+12.6API)/(P×105),天然气偏差系数ｚ,天然气偏差系数ｚ：在给定的压力和温度条件下,一定克分子数的实际气体所占的体积与相同克分子数的理想气体所占的体积之比。
即：一定克分子气体在T、P状态下的真实体积ｚ＝────────────────────相同克分子气体在同样T、P状态下的理想体积气体的偏差系数随组分、压力和温度而变化计算气体偏差系数的方法一般有两种：1、图版法2、公式法,天然气体积系数Ｂg,天然气体积系数Ｂg——在标准条件下，单位体积的气体在储层条件下占有的体积为气体的体积系数 给定温度和压力下的气体体积Bg =──────────────标准条件下的气体体积 计算公式为：Bg=5.04×Z(T+460)/P 式中：Bg─天然气体积系数,B/MSCF(桶/立方英尺);P─地层压力,PSI;T─地层温度, F;Z─气体的偏差系数,无量纲,气密度dg和水密度dw,dg=0.032P×Gg/(CT+460)×Z] dw=10↑(3.05×10-7PPM+1.795)／[(1+1.063×10-6T2-1.87×10-5T)×(1-2.4×10-6×P-1.4×10-5×T+0.047) ×62.4],C、计算持相率,持相率与含水率的定义： 持相率：指在一定长度的管子内某相流体的体积与该管段体积的百分比 含水率：指在单位时间内通过管子截面水流相的体积与全部流体体积的百分比。
持水率与含水率的关系：VsYw(1－Yw) Kw=Yw－──────── Vs——滑脱速度V 持水率一般大于或等于含水率，即 Yw≥Kw通过测量的持水率计计数计算持相率 ：Yo=(CPSL-CPSW)/(CPSO-CPSW) 或 Yo＝(CPSL-CPSW)/(C×(CPSG-SPSW)) 式中： Yo── 持油率CPSL── 持水率计测井值CPSW── 持水率计纯水值CPSG── 持水率计纯气值 C ── 仪器常数C=(CPSO-CPSW)/(CPSG-CPSW),流体密度计算持相率,ρf＝Yo*ρo＋(1－Yo)ρw 式中： ρf──流体密度仪测量值ρo──井下油密度ρw──井下水密度,D、计算表观速度,表观速度Uph——是假定各个相单独占尽管子横截面积时的平均速度Uph＝Qph／S总表观速度UT——把各个流量看做是占居整个井筒面积的一相对于气一水两相井可表示为：Qt=Qw＋Qg 则有： UT=Uw+Ug在涡轮流量测井解释时，对于各单相表观速度的计算，是通过实验图版对视速度Va进行相应校正得来的涡轮流量解释流程,1、单相解释流程：包括单相注水、单相注气、单相产水、单相产油、单相产气 。
1)用线性回归计算出Va和斜率S; 2)如果需要,计算偏差速度校正值：Voff=10(|s|-15.5)/14.5其中S=流量计响应斜率 计算Vac ： Vac=Voff+|Va|,3)查图版把Va或Vac转换成为Ut,Va/UT=1+1.037e-0.9776Va,4)计算管子常数PC=[πID2/4-0.2541]×1.7811ID——管子内径 5)计算流量BFPD=PC×Ut 6)对目的层段连续进行上述计算过程,2、气-水二相解释流程 1)利用线性回归计算Va和斜率； 2)计算流体参数；a.计算Z值b.计算Bg和Bwc.计算dg和dwd.计算持水率Yw=(df-dg)/(dw-dg)Yg=1-Yw 3)查气水图板,由CPS和Yw确定使用的Uw线:,14.2ft/min,0.0ft/min,由Yw和Va计算Ut,14.2ft/min,0.0ft/min,由Yw和Ut确定Uw,0.0ft/min,14.2ft/min,28.4ft/min,4)计算管子常数PC 5)计算井下流量BFPD=PC×UtBWPD=PC×UwBGPD=PC×Ug 6)计算地面产量MSCF=BGPD/BgBWPDu=BWPD/Bw 7)对每个要评价的井段重复1-6步骤。
油-气图板,28.4ft/min,14.2ft/min,0.0ft/min,油气两相视表观油速度的选择,油气两相总表观速度(Ut)的计算,28.4ft/min,14.2/min,0.0ft/min,油气两相表观油速度(Uo)的计算,0.0ft/min,14.2ft/min,71ft/min,28.4ft/min,56.8ft/min,油-水图板,油水两相视表观水速度的选择,2.85ft/min,8.54ft/min,14.23ft/min,28.46ft/min,油水两相总表观速度(Ut)的选择,14.23ft/min,2.54ft/min,8.54ft/min,28.56ft/min,油水两相表观水速度Uw的计算,2.85ft/min,8.54ft/min,14.23ft/min,28.46ft/min,实例一 单相气井,B7-2,LN2-3-16井产液剖面成果图,2006年7月3日进行产液剖面测井，测井资料解释采用油、水两相解释模型进行解释，4755.0-4762.0m射孔层产15.02m3/d的水，不产油，建议封堵该层，降低含水率实例二 油水二相井,2006年4月19进行产液剖面测井，产油49.8m3/d，产水46.6m3/d，产气10327m3/d。
由于油管下到产层上部，解释精度受到了一定影响TZ4-27-13井产液剖面测井成果图,实例三 油气水相井,TZ4-47-20井产液剖面测井成果图,2006年4月19进行产液剖面测井，本井3663.0-3671.5m井段为封堵层，从测井资料显示分析认为：该层未封堵上，建议封堵实例四 油气水相井,日增油：4.6吨 含水下降：50%,寻 找 高 含 水 层 实例,B5－7,日产液：33.3 m3 日产油：0.7吨 含 水：98%,40号层主产水,日产液：8.6 m3 日产油：5.3吨 含 水：38%,测井前,封堵40号层后,,测井资料解释及应用,措施后 日产液：12.5 m3 日产油：7.3t 含 水：41.9%,检查工程措施效果,B9-5,测井前 灰面：2519.72m 日产水：21.8m3 含 水：100%,。
