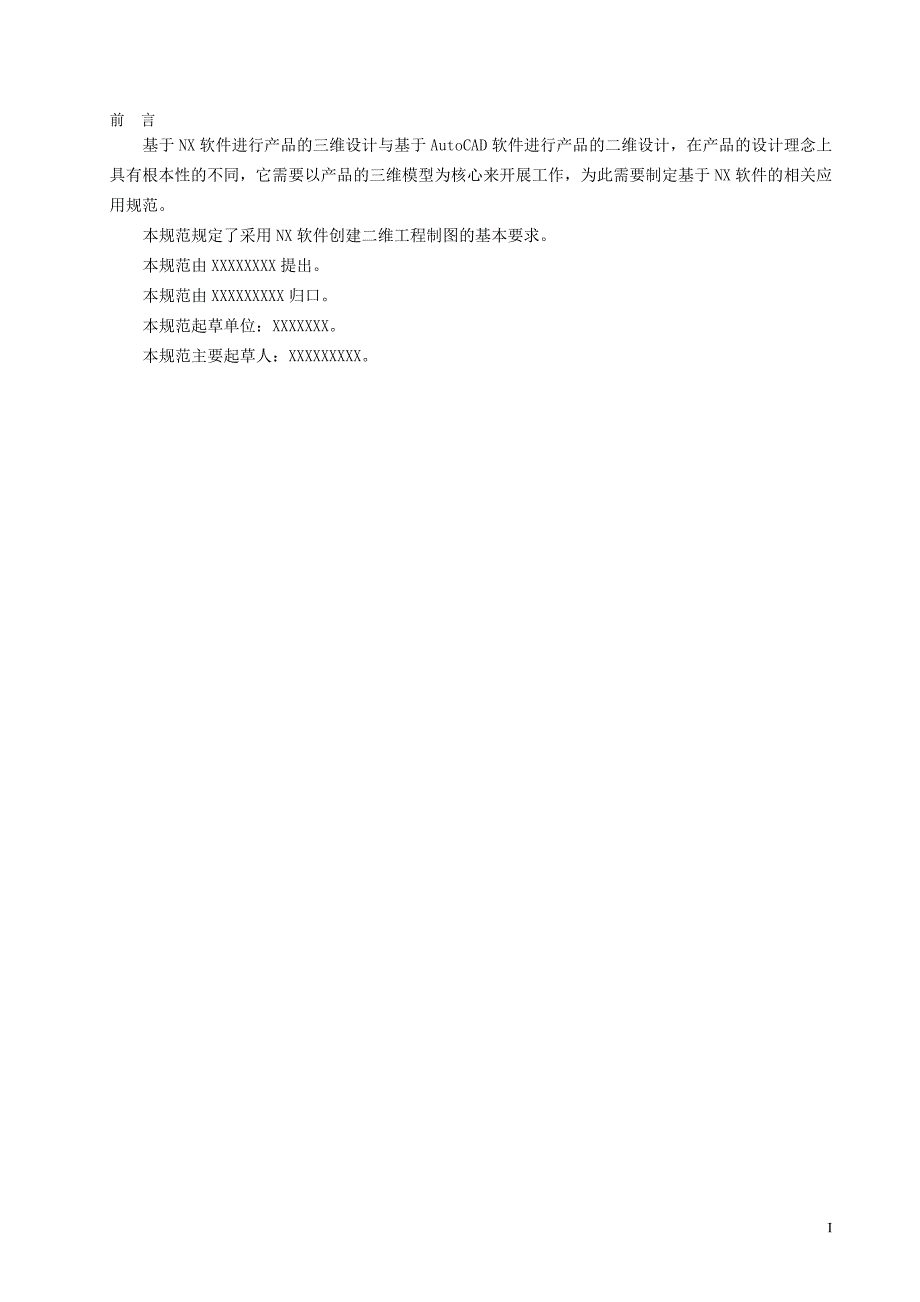

前 言基于NX软件进行产品的三维设计与基于AutoCAD软件进行产品的二维设计，在产品的设计理念上具有根本性的不同，它需要以产品的三维模型为核心来开展工作，为此需要制定基于NX软件的相关应用规范本规范规定了采用NX软件创建二维工程制图的基本要求本规范由XXXXXXXX提出本规范由XXXXXXXXX归口本规范起草单位：XXXXXXX本规范主要起草人：XXXXXXXXX目 次1 范围 12 规范性引用文件 13 术语 24 一般要求 25 详细要求 25.1 图样 25.2 视图 45.3 标注和注释 55.4 标题栏与名细栏 66 二维制图参数的缺省设置 66.1 基础设置 66.2 工程图参数设置 66.3 视图显示参数设置 66.4 剖视图 76.5 螺纹 76.6 剖视图参数设置 76.7 注释参数设置 8I编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页 共1页NX软件二维工程制图规范1 范围本规范规定了采用NX软件创建二维工程制图的基本要求本规范适用于设计所民品的研制；军品的研制可参照执行2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本规范GB/T 131 机械制图 表面粗糙度符号、代号及其注法GB/T 324 焊缝符号表示法GB/T 1182 形状和位置公差 通则、定义、符号和图样表示法GB/T 1184 形状和位置公差 未注公差值GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差GB/T 4457.4 机械制图 图线GB/T 4457.5 机械制图 剖面符号GB/T 4458.1 机械制图 图样画法GB/T 4458.2 机械制图 装配图中零、部件序号及其编排方法GB/T 4458.4 机械制图 尺寸注法GB/T 4458.5 机械制图 尺寸公差与配合注法GB/T 4459.1 机械制图 螺纹及螺纹紧固件表示法GB/T 4459.2 机械制图 齿轮画法GB/T 4459.3 机械制图 花键表示法GB/T 4459.4 机械制图 弹簧画法GB/T 4459.5 机械制图 中心孔表示法GB/T 4459.6 机械制图 动密封圈表示法GB/T 4459.7 机械制图 滚动轴承表示法GB/T 4460 机械制图 机构运动简图符号GB/T 12212 技术制图 焊缝符号的尺寸、比例及简化表示法GB/T 14689 技术制图 图纸幅面和格式GB/T 14690 技术制图 比例GB/T 14691 技术制图 字体GB/T 15754 技术制图 圆锥的尺寸和公差注法GB/T 16675.1 技术制图 简化表示法 第1部分：图样画法GB/T 16675.2 技术制图 简化表示法 第2部分：尺寸注法GB/T 17451 技术制图 图样画法 视图GB/T 17452 技术制图 图样画法 剖视图和断面图GB/T 17453 技术制图 图样画法 剖面区域的表示法Q/ NX三维建模规范3 术语下列术语和定义适用于本规范。
3.1 零件图制造与检验零件用的图样，包括必要的数据和技术要求等内容3.2 部件图表达产品中零、部件连接关系及反映其全部组成情况的图样，包括装配（加工）与检验必须的数据和技术要求等内容3.3 总图表达产品结构概况、相互关系和基本性能的图样4 一般要求4.1 二维图样不应与三维模型绘制在同一文件中，一般应基于三维模型采用主模型方法进行创建4.2 创建二维图样时，应利用种子文件中定义的制图模板对种子文件中的标准设置不应随意更改4.3 二维图样应与三维实体模型完全相关，包括横截面剖视图、剖面图、局部放大图和向视图等视图的相关性，以及尺寸的关联性4.4 特殊的示意图样和原理图样可以在制图环境下直接进行绘制4.5 使用NX软件创建的二维工程图样应尽可能符合GB/T 14665的要求，不能满足的应按规范 的规定执行4.6 当一个零组件需要多页图纸表达时，应绘制在同一个制图文件中4.7 图样的命名：“图幅”_“序号”，其中图幅的为GB/T 14689的规定名字，序号为数字字符4.8 图样中应具有图框、标题栏、代号栏、装配图应有明细栏产品图样的幅面尺寸、图框格式、标题栏的方位应符合GB/T 14689的规定。
5 详细要求5.1 图样5.1.1 图样创建当对零组件创建第一张图样时，应根据图幅选取合适的二维图样种子文件表1 标准图幅种子文件图 纸尺 寸零件图种子文件名A0841X1189A0A1594X841A1A2420X594A2A3297X420A3A4210X297A4A4210X297A4-HA0x21189X1682A0x2A0x31189X2523A0x3A1x3841X1783A1x3A1x4841X2378A1x4A2x3594X1261A2x3A2x4594X1682A2x4A2x5594X2102A2x5A3x3420X891A3x3A3x4420X1189A3x4A3x5420X1486A3x5A3x6420X1783A3x6A3x7420X2080A3x7A4x3297X630A4x3A4x4297X841A4x4A4x5297X1051A4x5A4x6297X1261A4x6A4x7297X1471A4x7如果图幅不合适，可对图幅进行调整调整了图幅后，需对图幅的名字进行修改，使之能直接反映图幅的尺寸如果二维图样文件中需创建多张图样时，后续图样需基于图样模板创建。
5.1.2 图样的设置图样的绘制单位采用公制系统图样的比例按GB/T 10609.1的规定执行图样中的字母、数字、汉字直接按种子部件中默认的字体设置使用字高应从GB/T 14691标准规定的系列中选取图样中所用文字的字高应与图幅协调，使用相应基本字高的字体绘制文本a、工程制图字体全部规定为长仿宋体，字体高度的公称尺寸系列为：2.5，3.5，5，7mm如需要书写更大的字，其字体高度按的比率递增字体高度代表字体的号数b、尺寸值的字体为3.5号字，用作指数、分数、极限偏差、脚注等的数字及字母一般应采用小一号的字体；c、零部件的工程图技术条件中的“技术条件”为7号字，其余字体为5号字；d、对于粗糙度，标注于视图的粗糙度中的字体大小为5号字，标注与视图外的粗糙度中的中文字体为7号字，数字为5号字e、焊接符号中的字体为通常为3.5号字体f、形位公差中的字体为3.5号字体g、零件标号的字体为5号字体g、标题栏中的单位名称、图样名称、图样代号均为7号字，其余字体为3.5号字体标题栏中的字体按种子部件中规定的字体应用，必要时可进行缩放和换行h、明细栏中的字体按照GB/T14691《技术制图字体》中的规定执行。
剖切面的符号及序号字体为5号字体图线按GB/T 14665标准的规定执行5.1.3 图样的显示图样按彩色可见线以及虚拟交线：白色(white)隐藏线、中心线、双点划线、剖面填充线、焊接符号：黄色(yellow)图框、标题栏、明细栏、装配栏、注释字体、粗糙度、形位公差、视图符号：绿色(Green)尺寸标注：红色(red)零件标号：青色（cyan）图样按线条的实际宽度显示，即线条按粗、细、中粗三种宽度显示图样中的线型按实际线型显示5.2 视图5.2.1 投影方向投影按照GB/T 14692的规定执行，采用正投影第一角投射法图1 视图投影5.2.2 基本视图和向视图基本视图和向视图的配置位置按GB/T 14689的要求执行，其各个几何元素的投射位置应保持一致当基本视图不按默认配置关系进行放置时（如向视图），应在视图的上方标注视图的名称“X向”，同时在相应的视图附近用箭头指明投影方向，并注上相同的字母5.2.3 剖视图和剖面图剖面图和剖视图的绘制应按GB/T 17452的规定执行当视图不按默认配置关系进行放置时，应在视图的上方标注视图的名称“X-X”剖面区域的表示按GB/T 17453的规定执行。
5.2.4 局部放大图当创建局部放大图时，应严格按比例进行放大，而不应夸大绘制当同一零组件上有几个被放大的部位时，应用字母依次标明被放大的部分，并在局部放大图的上方标注出相应的字母和所采用的比例5.2.5 轴侧视图对于结构比较复杂且普通视图表达困难的零件，为方便识图，可以在图样上增加轴侧视图轴侧视图中轮廓边界的显示设置为：实际轮廓边界按中粗线显示，光顺边界按细线显示5.2.6 平面展开图如果需要在二维图纸中表达零件的展开形状时，可以利用建模功能创建展开图的轮廓曲线，并将这些展开曲线在二维图纸中表现如果利用建模功能创建模型的展开形状困难时，也可直接在二维图纸上利用曲线功能表达模型的展开形状5.3 标注和注释5.3.1 实用符号对于中心线、偏置中心点、目标点、相交符号等二维制图中的辅助几何元素应尽可能用实用符号的功能进行绘制如果利用该功能有困难时，允许展开相应视图，用曲线功能直接进行绘制，但此时需对创建的几何对象的线宽和线型进行正确的设置5.3.2 尺寸标注尺寸一般应与三维模型相关联，用变量名表示的尺寸和依据规定省略不画的特征的尺寸标注可以除外尺寸标注法按照GB/T 4458.4的相关规定执行，尺寸公差与配合标注按照GB/T 4458.5的相关规定执行。
形状与位置公差按GB/T 1182和GB/T 1184的相关规定执行圆锥的尺寸和公差标注按照GB/T 15754的规定执行尺寸数字不可被任何图线所通过，否则应通过用户自定义符号中的断开符号进行断开当尺寸数字内嵌在剖面线中时，应利用剖面线边界编辑功能将剖面线断开5.3.3 文字注释与视图相关的文字注释应使其与视图保持关联技术条件的文字注释可按种子文件中的缺省设置进行绘制5.3.4 其它符号表面粗糙度的标注需利用“表面粗糙度”命令，按GB/T 131的规定执行焊接符号的标注应利用“焊缝符号”命令，按GB/T 324和GB/T 12212的规定执行如标注的焊接符号不符合要求时，允许用“客户化符号”命令进行创建针对一些特定的符号，可用“用户自定义”符号和“客户化”符号进行创建5.4 标题栏与名细栏标题栏已经按照GB/T 14689的规定在模板中进行了设置，填写标题栏时，只需要在文件属性中对相应的属性进行赋值，系统会自动按照模板中的设置进行绘制名细栏已经按照GB/T 10609.2的规定在模板文件中进行了设置。
