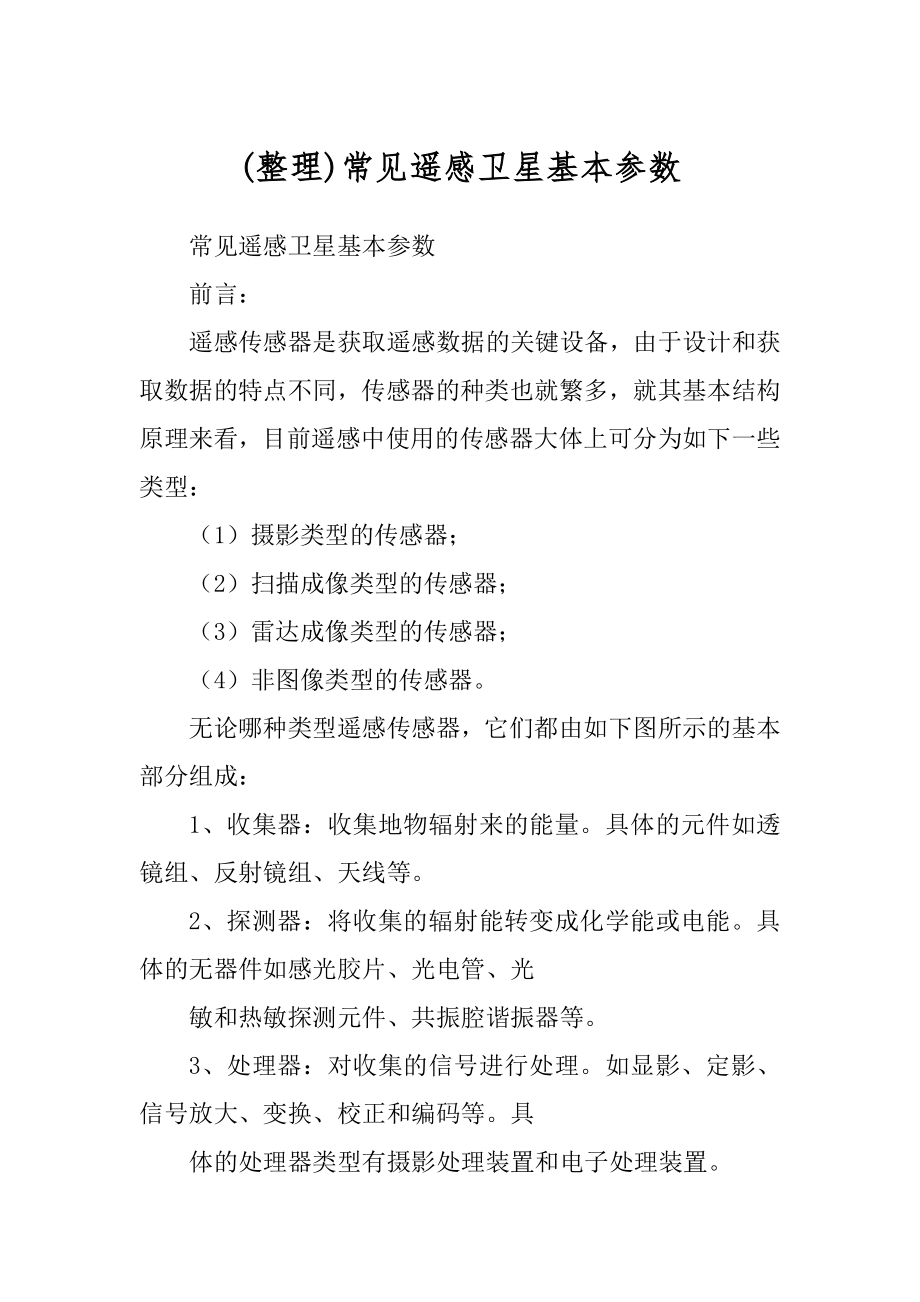

(整理)常见遥感卫星基本参数_第1页
1/8

整理)常见遥感卫星基本参数 常见遥感卫星基本参数 前言: 遥感传感器是获取遥感数据的关键设备,由于设计和获取数据的特点不同,传感器的种类也就繁多,就其基本结构原理来看,目前遥感中使用的传感器大体上可分为如下一些类型: (1)摄影类型的传感器; (2)扫描成像类型的传感器; (3)雷达成像类型的传感器; (4)非图像类型的传感器 无论哪种类型遥感传感器,它们都由如下图所示的基本部分组成: 1、收集器:收集地物辐射来的能量具体的元件如透镜组、反射镜组、天线等 2、探测器:将收集的辐射能转变成化学能或电能具体的无器件如感光胶片、光电管、光 敏和热敏探测元件、共振腔谐振器等 3、处理器:对收集的信号进行处理如显影、定影、信号放大、变换、校正和编码等具 体的处理器类型有摄影处理装置和电子处理装置 4、输出器:输出获取的数据输出器类型有扫描晒像仪、阴极射线管、电视显像管、磁带 记录仪、XY彩色喷笔记录仪等等 虽然不同卫星的基本组成部分是相同的,但是由于,各个组成部分的具体构造的精细度又是不同的,的,所以不同的卫星具有不同的分辨率。

一、 CBERS中巴资源卫星CBERS-1 中巴资源卫星由中国与巴西于1999年10月14日合作发射,是我国的第一颗数字传输型资源卫星 卫星参数: 太阳同步轨道轨道高度:778公里,倾角:98.5o 重复周期:26天平均降交点地方时为上午10:30 相邻轨道间隔时间为4 天扫描带宽度:185公里星上搭载了CCD传感器、IRMSS红外扫描仪、广角成像仪,由于提供了从20米-256米分辨率的11个波段不同幅宽的遥感数据, 成为资源卫星系列中有特色的一员 红外多光谱扫描仪:波段数:4波谱范围:B6:0.50 –1.10(um)B7:1.55 – 1.75(um)B8:2.08 – 2.35(um)B9:10.4 – 12.5(um)覆盖宽度:119.50公里空间分辨率:B6 – B8:77.8米B9:156米CCD相机:波段数:5波谱范围:B1:0.45 – 0.52(um)B2:0.52 – 0.59(um)B3:0.63 –0.69(um)B4:0.77 – 0.89(um)B5:0.51 – 0.73(um)覆盖宽度:113公里空间分辨率:19.5米(天 底点)侧视能力:-32 士32 广角成像仪:波段数:2波谱范围:B10:0.63 – 0.69(um)B11:0.77 – 0.89(um)覆盖宽度:890 公里空间分辨率:256米 CBERS-1卫星于1999年10月14日发射成功后,截止到2022年10月14日为止,它在太空中己运行2年,围绕地球旋转10475圈,向地面发送了大量的遥感图像数据,已存档218201景0级数据产品。

CBERS-1卫星的设计寿命是2年,但据航天专家测定CBERS-1卫星在轨道上运行正常有效载荷除巴西研制的宽视场成像仪于2000年5月9日因电源系统故障失效外,其余均工作正常,而且目前星上的所有设备均工作在主份状态,备份设备还未启用,星上燃料绰绰有余因此,虽然卫星设计寿命是2年,但航天专家设计时对各个器件都打有超期服役的余量,从CBERS-1卫星目前的运行情况来,其寿命肯定要远远大于2年所 以欢迎用户继续踊跃使用CBERS- 1的数据 CBERS-1 二、 法国SPOT卫星法国SPOT-4卫星轨道参数: 轨道高度:832公里 轨道倾角:98.721o 轨道周期:101.469分/圈 重复周期:369圈/26天 降交点时间:上午10:30分 扫描带宽度:60 公里 两侧侧视:+/-27o 扫描带宽:950公里 波谱范围: 多光谱XI B1 0.50 – 0.59um 20米分辨率B2 0.61 – 0.68um B3 0.78 – 0.89um SWIR 1.58 – 1.75um 全色P10米B2 0.61 – 0.68um SPOT-5 立体成像装置 植被成像装置 六、 美国陆地卫星(Landsat系列)(按传感器分类)1.RBV RBV是陆地卫星1~3号上携带的一套传感器,其全称是反束光导管摄像仪,简称RBV.在 Lansat-1,Lansat-2上有三个波段: RBV1波段:蓝绿波段,波长范围是0.475μm~0.575μm; RBV2波段:红黄波段,波长范围是0.580μm~0.680μm; RBV3波段:红外波段,波长范围是0.690μm~0.830μm; 在Lansat-3上RBV改成两台并列式,只有一个全色工作波段0.505μm~0.705μm,Lansat-1,Lansat-2的RBV的空间分辨率为80m,而Lansat-3上的RBV全色图像分辨率为40m。

犹豫RBV的图像质量不如MSS,故从Landsat-4开始取消了这种传感器 2.MSS 多光谱扫描仪MSS,是Lansat-1,Lansat-2,Lansat-3,Lansat-4,Lansat-5上都携带的传感器,其数字产品是MSS磁带,地面分辨率是80m一景MSS影像数据大约有2340个扫描行,每一个扫描行有3240个像元(像素)点,而一景MSS影像对应的实际地面面积是185km*185km,所以像元点的实际大小对应地面为79m*57mMSS传感器所采用的波段为:MSS4波段:蓝绿波段,波长范围是0.5μm~0.6μm; MSS5波段:红蓝波段,波长范围是0.6μm~0.7μm; MSS6波段:红外波段,波长范围是0.7μm~0.8μm; MSS7波段:红外波段,波长范围是0.8μm~1.1μm 3.TM TM称为专题绘图仪,是Lansat-4,Landsat-5上携带的传感器,其数字产品是TM磁带TM的波普范围比MSS大,工作波段多,共有7个,分别是: TM1波段:蓝光波段,波长范围是0.45μm~0.50μm; TM2波段:绿光波段,波长范围是0.52μm~0.60μm; TM3波段:红光波段,波长范围是0.63μm~0.69μm;TM4波段:近红外波段,波长范围是0.76μm~0.94μm;TM5波段:中红外波段,波长范围是1.55μm~1.75μm;TM6波段:热红外波段,波长范围是10.4μm~12.5μm;TM7波段:中红外波段,波长范围是2.08μm~2.35μm; Lansat的地面分辨率为30M(TM6的地面分辨率只有120m),其亮度数字化级数为256(MSS 只有65级)。

一景TM影像对应地面面积为185km*185km,每一波段大约有5965条扫描 行,每一扫描行有6967个像元点 陆地卫星5号载了专题绘图传感器(TM) 卫星参数: 近极近环形太阳同步轨道 轨道高度:705公里 倾角:98.22o 运行周期:98.9分钟 24小时绕地球:15圈 穿越赤道时间:上午10点 扫描带宽度:185公里 重复周期:16天卫星绕行:233圈 波段号波段频谱范围μ 分辨率m B1 Blue-Green 0.45 – 0.52 30 B2 Green 0.52 - 0.60 30 B3 Red 0.63 - 0.69 30 B4 Near IR 0.76 - 0.90 30 B5 SWIR 1.55 – 1.75 30 B6 LWIR 10.40 – 12.5 120 B7 SWIR 2.08 - 2.35 30 4.ETM 美国陆地卫星七号(LANDSAT-7) 陆地卫星7号于1999年4月15日由美国航空航天局发射,携带了增强型主题成像传感器 (ETM+) 卫星参数: 近极近环形太阳同步轨道 轨道高度:705公里 倾角:98.22o 运行周期:98.9分钟 24小时绕地球:15圈 穿越赤道时间:上午10点 扫描带宽度:185公里 重复周期:16天卫星绕行:233圈 波段号类型波谱范围地面分辨率 1 Blue-Green 0.450-0.515 30m 2 Green 0.525-0.605 30m 3 Red 0.630-0.69 30m 4 Near IR 0.775-0.90 30m 5 SWIR 1.550-1.75 30m 6 LWIR 10.40-12.5 60m 7 SWIR 2.090-2.35 30m 8 Pan 0.520-0.90 15m 总结如下: 。
