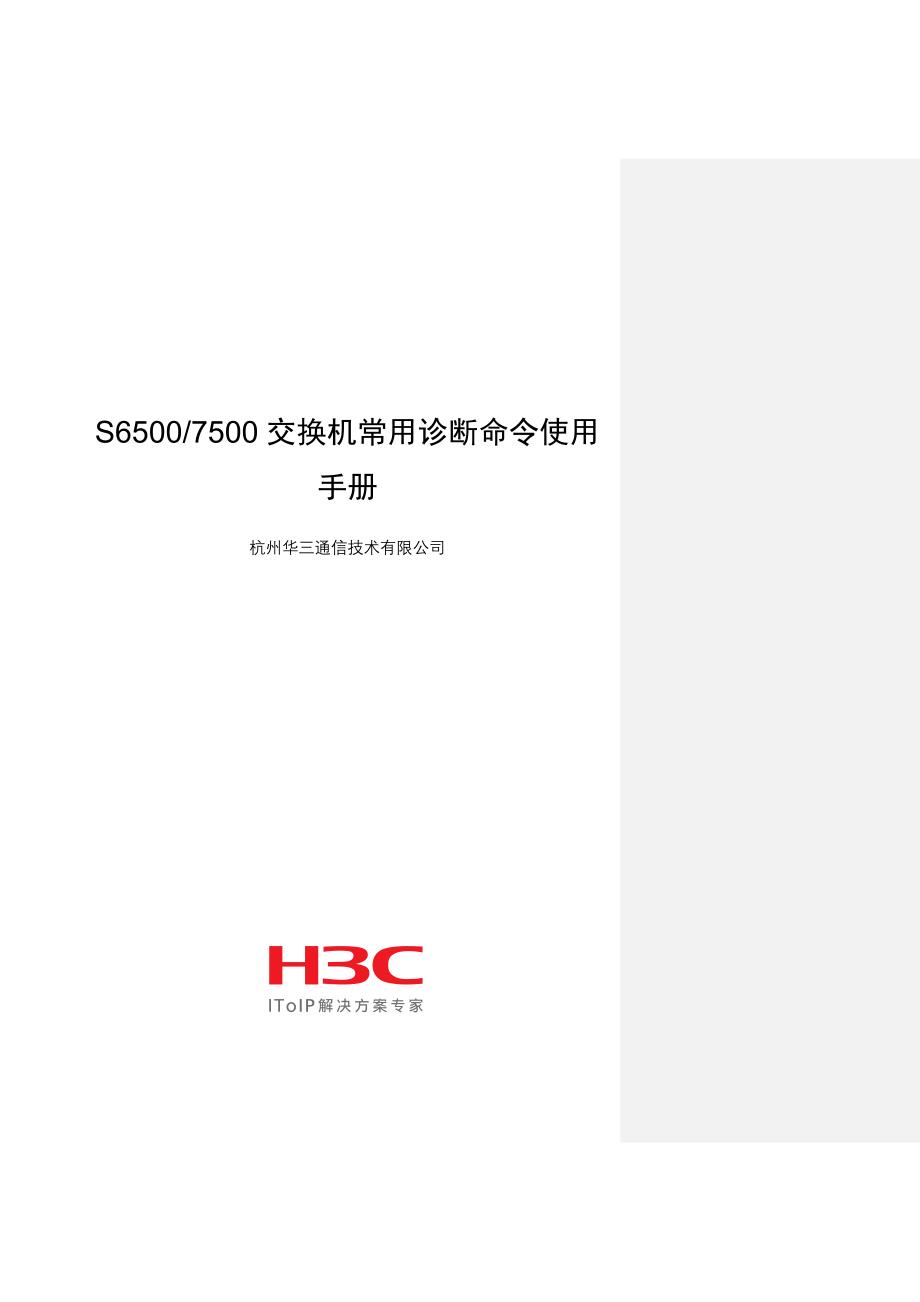

S6500/7500交换机常用诊断命令使用手册杭州华三通信技术有限公司 目 录1. 数据收发包 11.1. 内部端口 11.2. 内部端口连接矩阵 11.3. 单板上芯片号 31.4. 内部端口状态 31.5. 数据报文收发 41.6. 丢弃的报文数 52. 协议收发包 52.1. 协议报文收发 53. CPU收发包 63.1. 芯片上CPU收发报文数 63.2. 软件CAR 73.3. 上CPU报文统计 83.4. 上CPU报文捕获 93.5. 打印上CPU报文 104. 硬件类 124.1. 查看单板的条码 124.2. 查看端口PHY 124.3. 查看芯片复位命令 134.4. 查看IPC通道命令 144.5. 查看DDrb信息 165. 二三层转发相关命令 185.1. 二层转发 185.1.1. 硬件MAC 185.1.2. STP状态 185.2. 三层转发 195.2.1. ARP相关 195.2.2. 路由相关 206. 查看CPU进程 216.1. 当前交换机进程 216.2. 各进程的函数调用栈 217. 日志信息 237.1. 高端内存信息 237.2. 历史命令记录 248. 总结 259. 参考文档 251. 数据收发包1.1. 内部端口需要查看某个端口的收发包，首先需要知道该端口在交换机内部是怎么表示的？也就是常说的内部端口。
可以参考文档《6500端口对应关系》一般可以使用命令进行查看：【隐藏模式】_display phy interface 需要查看的端口号sys System View: return to User View with Ctrl+Z. [H3C S7506R]_ Now you enter a hidden command view for developer's testing, some commands may affect operation by wrong use, please carefully use it with owner's engineer's direction. [H3C S7506R-hidecmd]_dis phy int g5/0/1 IfName: g5/0/1 LPort BID CPUID ChipID PhyPortID 240 5 0 0 4 ------主要查看该行数据？？ DrvMod ModPort Unit UnitPort 1 4 1 4 ------主要查看该行数据上面含义表示G5/0/1对应内部端口5槽位、01芯片、ge4口1.2. 内部端口连接矩阵【隐藏模式】_display inner-port matrix[H3C S7506R-hidecmd]_dis inner-port matrix Inner Port Link Matrix: slot0 slot1 slot2 slot3 slot4 slot5 slot6 slot7 0.0 X X X X X X X 0.1 X X X X X X X 0.24 X X X X X X X 0.25 X X X X X X X 0.2 X X 0.0 X X X X 0.3 X X 0.1 X X X X 0.26 X X 0.2 X X X X 0.27 X X 0.3 X X X X 0.4 X X X X X X X 0.5 X X X X X X X 0.28 X X X X X X X 0.29 X X X X X X X 0.12 X X X X 0.12 X X 0.13 X X X X 0.0 X X 0.36 X X X X 0.14 X X 0.37 X X X X 0.2 X X [H3C S7506R-hidecmd]dis dev S6506R Salience III Slot No. Brd Type Brd Status Subslot Num Sft Ver Patch Ver 0 LS81SRPG Master 0 S6506R-3132 None 1 NONE Absent Absent None None 2 NONE Absent Absent None None 3 LS81GP8UB Normal 0 S6506R-3132 None 4 NONE Absent Absent None None 5 LS81T12P Normal 0 S6506R-3132 None 6 LS81GT48B Normal 0 S6506R-3132 None 7 LS81VSNP Normal 0 S6506R-3132 None 此命令一般和display device来配合查看；上面的矩阵含义表示为3槽位的0、1、2、3端口分别连至主控板的0芯片2端口、0芯片3端口、2芯片的2端口、2芯片的3端口；因为每个芯片上有12个GE口，所以0.26对于的端口计算方法为26整除12 得到的商为芯片号、余数为端口号查看HIG通道连接矩阵：【隐藏模式】_display hig matrix[H3C S7506R-hidecmd]_display hig matrix Inner Hig Port Link Matrix:slot0 slot0 slot1 slot2 slot3 slot4 slot5 slot6 slot72.0 0.12 X X X X X X X2.1 X X 2.2 X X X X X2.2 X X X X X X X X2.3 X X X X X X X X2.4 X X X X X X X X2.5 X X X X X X 2.2 X2.6 X X X X X X X X2.7 3.0 X X X X X X X3.0 2.7 X X X X X X X3.1 X X 2.5 X X X X X3.2 X X X X X X X X3.3 X X X X X X X X3.4 X X X X X X X X3.5 X X X 。
