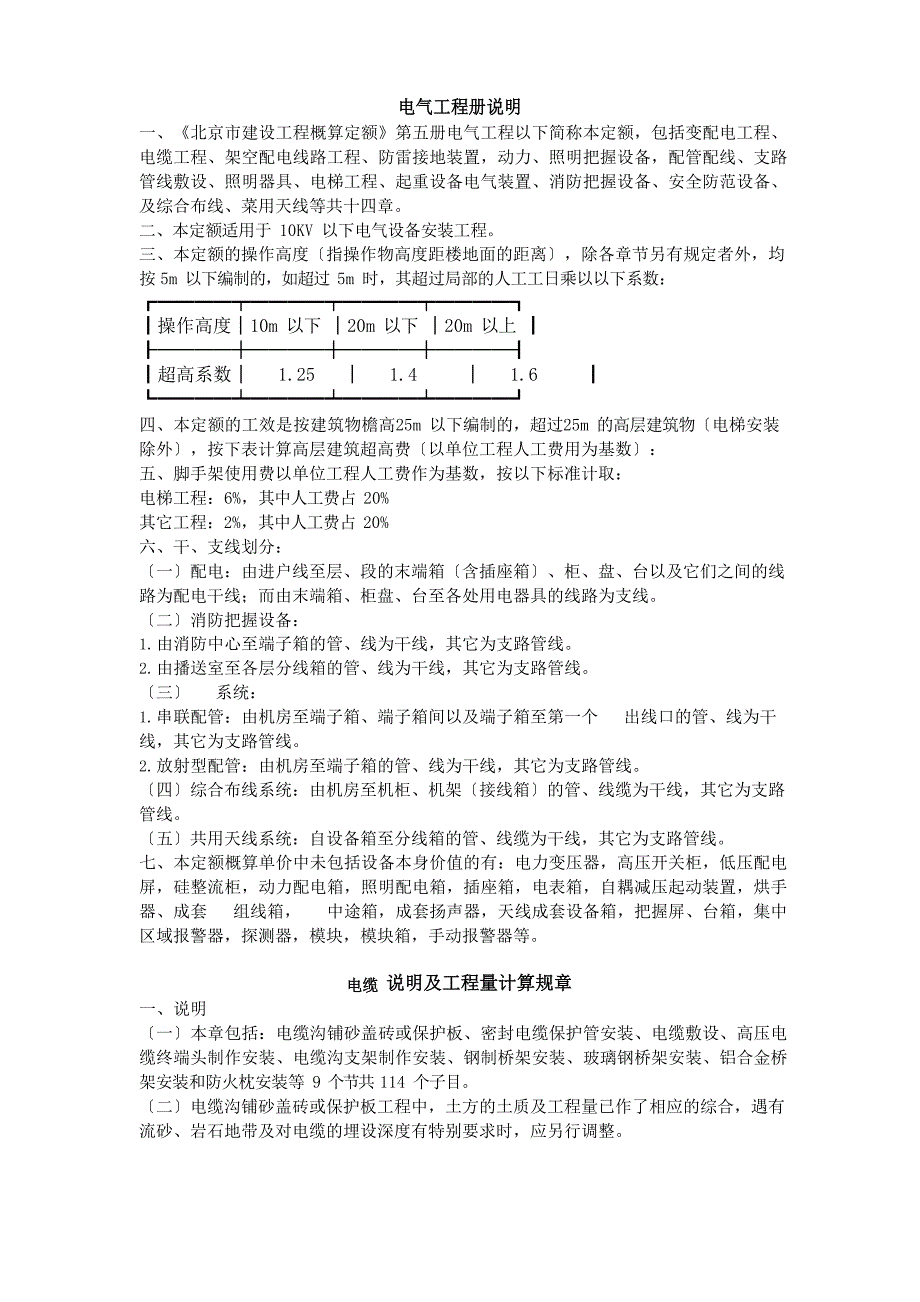

电气工程册说明一、《北京市建设工程概算定额》第五册电气工程以下简称本定额，包括变配电工程、电缆工程、架空配电线路工程、防雷接地装置，动力、照明把握设备，配管配线、支路管线敷设、照明器具、电梯工程、起重设备电气装置、消防把握设备、安全防范设备、 及综合布线、菜用天线等共十四章二、本定额适用于 10KV 以下电气设备安装工程三、本定额的操作高度〔指操作物高度距楼地面的距离〕，除各章节另有规定者外，均按 5m 以下编制的，如超过 5m 时，其超过局部的人工工日乘以以下系数：┏━━━━┯━━━━┯━━━━┯━━━━┓┃操作高度│10m 以下 │20m 以下 │20m 以上 ┃┠────┼────┼────┼────┨┃超高系数│ 1.25 │ 1.4 │ 1.6 ┃┗━━━━┷━━━━┷━━━━┷━━━━┛四、本定额的工效是按建筑物檐高25m 以下编制的，超过25m 的高层建筑物〔电梯安装除外〕，按下表计算高层建筑超高费〔以单位工程人工费用为基数〕：五、脚手架使用费以单位工程人工费作为基数，按以下标准计取： 电梯工程：6%，其中人工费占 20%其它工程：2%，其中人工费占 20% 六、干、支线划分：〔一〕配电：由进户线至层、段的末端箱〔含插座箱〕、柜、盘、台以及它们之间的线路为配电干线；而由末端箱、柜盘、台至各处用电器具的线路为支线。
〔二〕消防把握设备：1. 由消防中心至端子箱的管、线为干线，其它为支路管线2. 由播送室至各层分线箱的管、线为干线，其它为支路管线〔三〕 系统：1. 串联配管：由机房至端子箱、端子箱间以及端子箱至第一个 出线口的管、线为干线，其它为支路管线2. 放射型配管：由机房至端子箱的管、线为干线，其它为支路管线〔四〕综合布线系统：由机房至机柜、机架〔接线箱〕的管、线缆为干线，其它为支路管线〔五〕共用天线系统：自设备箱至分线箱的管、线缆为干线，其它为支路管线七、本定额概算单价中未包括设备本身价值的有：电力变压器，高压开关柜，低压配电屏，硅整流柜，动力配电箱，照明配电箱，插座箱，电表箱，自耦减压起动装置，烘手器、成套 组线箱， 中途箱，成套扬声器，天线成套设备箱，把握屏、台箱，集中区域报警器，探测器，模块，模块箱，手动报警器等一、说明电缆 说明及工程量计算规章〔一〕本章包括：电缆沟铺砂盖砖或保护板、密封电缆保护管安装、电缆敷设、高压电缆终端头制作安装、电缆沟支架制作安装、钢制桥架安装、玻璃钢桥架安装、铝合金桥架安装和防火枕安装等 9 个节共 114 个子目〔二〕电缆沟铺砂盖砖或保护板工程中，土方的土质及工程量已作了相应的综合，遇有流砂、岩石地带及对电缆的埋设深度有特别要求时，应另行调整。
〔三〕电力电缆敷设，适用于除单芯电缆以外的各种电缆的敷设单芯电力 电缆敷设按同等截面电缆定额乘以系数 0.5〔四〕高压电缆、电缆头的耐压试验，定额综合编制在相应的安装子目中〔五〕电缆沟支架制作安装，定额是按沟内单边安装编制的，假设设计双边安装时，其工程量乘以系数 2〔六〕桥架安装1. 桥架、托盘安装中的支架是依据成口编制的，并综合了局部现场制作的支架，适合不同的安装方式2. 不锈钢桥架执行钢制桥架安装相应子目，换算主材，安装费乘以系数1.1〔七〕防火枕安装已综合编制了填充防火枕数量及型钢数量〔八〕电缆沿竖直通道敷设时，执行相应定额子目，但人工工日乘以系数3.0二、工程量计算规章：〔一〕电缆沟铺砂盖或保护板，按埋设电缆根数以沟长米计算〔二〕密封式电缆保护管，按管径以根计算〔三〕电缆敷设，按截面以米计算计算其工程量时，应按附表电缆敷设预留长度加计电缆在各部位预留量〔四〕高压电缆终端头按电缆截面以个计算〔五〕电缆沟支架，按支架层数以沟长米计算〔六〕电缆桥架分材质按宽度以米计算〔七〕防火枕安装，按桥架及插接母线的宽度，以处计算电缆敷设预留长度：见说明一、说明防雷接地 说明及工程量计算规章〔一〕本章包括：接地装置安装，接地母线敷设，避雷针、网制作安装、跨接地及均压环焊接，避雷引下线敷设，烟囱、水塔避雷装置等5 节共 65 个子目。
〔二〕本章定额中，考虑了高空作业工时〔三〕避雷网、高层均压环，已包括了建筑物中金属物的连接，但钢、铝窗跨接地线另按相应定额子目执行〔四〕钢、铝窗跨接地线定额是依据一个点考虑的，假设设计要求焊两个点，则定额基价乘以系数 2〔五〕高层均压环焊接、利用构造主筋避雷引下线及利用构造主筋作接地极定额是依据沿两根构造主筋编制的，假照实际设计为沿四根主筋时，定额基价乘以系数2高层均压环焊接，是以建筑内钢筋作为接地引线，假设承受型钢做均压环接地母线时，应执行接地母线在砖、混凝土内暗敷设子目〔六〕接地装置安装，定额中已包括了挖填土，但不包括接地电阻率高的土质换土和化学处理的土壤及由此发生的接地电阻测试等费用另外，定额中也不包括铺设沥青绝缘层，如确需铺设，应另行计算〔七〕卫生间等电位连接，适合于承受金属给、排水管的卫生间定额中已综合了接地端子板〔盒〕制作安装、等电位联结线与卫生设备的连接、LEB 线敷设等内容，如与设计不符，允许调整〔八〕烟囱避雷装置安装，60m 以上的烟囱定额是按钢筋混凝土构造形式编制，60m 以下是按砖砌烟囱编制二、工程量计算规章〔一〕接地装置分规格以组计算，利用根底钢筋作接地极的以平方米计算，利用护坡桩做接地极以护坡桩的根数计算。
〔二〕接地母线敷清楚、暗敷设，按材质、规格以米计算〔三〕避雷针分安装方式，按针长以根计算〔四〕避雷网、高层均压环按建筑物轴线长度以米计算〔五〕钢、铝窗跨接地线以樘计算，玻璃幕跨接地线按构架材质以处计算〔六〕卫生间等电位联结按住宅、公寓及公共卫生间以间计算〔七〕避雷引下张清楚、暗敷设，以米计算〔八〕烟囱、水塔避雷装置按其高度以座计算〔九〕室外带地极钎子的环型接地极计算方法：地极钎子的总数量除以三，执行三根一组的要应子目，其余的钎子及母线数量，执行每增一根接地极子目及接地母线埋设子目动力照明把握设备 说明及工程量计算规章一、说明〔一〕本章包括：成套动力配电箱、柜安装，成套照明配电箱安装，插座箱、磁卡式电度表箱安装，把握屏、台、箱安装，起动器安装，熔断器安装，电气仪表安装、风机盘管调控器、烘手器安装，插接箱，防爆电器和按钮、液位把握装置、电笛装置等 10 节共 69 个子目〔二〕各种箱、柜、台等，定额中分别综合了盘柜配线、接线箱和焊压接线端子等；暗装配电箱，定额中还综合了木套箱的制作安装〔三〕液位自动把握装置安装，定额中不包括把握管、线的敷设〔四〕户表箱套用照明配电箱相应子目〔五〕阀类接线适用于水流指示器、液控阀、防火阀、报警阀、卫生间排气扇等接线。
二、工程量计算规章〔一〕成套动力、照明配电箱按安装方式，分回路以台计算〔二〕插座箱以台计算〔三〕把握屏、台、箱以台计算〔四〕磁力起动器、熔断器等按额定电流以个计算〔五〕自耦减压起动器、星角起动器按功率以台计算〔六〕按钮、液位把握装置、电笛等分别以个〔或套〕计算〔七〕电气仪表等以台计算〔八〕烘手器安装以台计算〔九〕风机盘管接线，清楚、暗装以台计算〔十〕插接箱以台计算〔十一〕阀类接线以个计算配管配线 说明及工程量计算规章一、说明〔一〕本章包括焊接钢管敷设、镀锌钢管敷设、扣压式薄壁钢管敷设、防爆镀锌钢管敷设、PVC 阻燃塑料管敷设、塑料线槽安装、管内穿线、车间带形母线安装及刷防火涂料等 9 节共 313 个子目〔二〕本章定额适用于配电干线及电气把握线路的敷设〔三〕本章定额，除车间带形母线安装已考虑高空作业因素外，其它工程安装高度均按5m 以下编制的，假设安装高度超过 5m 时，按册说明有关规定执行〔四〕钢管敷设，定额中均已包括了管路的局部混凝土保护及管路的内外刷漆但不包括刷防火漆、防火涂料和管外防腐保护，假设设设承受刷防火漆、防火涂料和管外防腐保护时应另行计算〔五〕PVC 阻燃塑料管为白色带配件阻燃塑料管。
二、工程量计算规章〔一〕钢管、扣压式薄壁钢管、PVC 阻燃塑料管、塑料线槽敷设按建筑物构造类型，分材质、规格及安装方式以米计算在计算其工程量时，不扣除配电箱，不扣除配电箱， 接线箱、盒所占的长度，但埋入楼地面0.5m 以内局部及引出楼地面 0.5m 以内局部，均已综合在定额中，不得另行计算〔二〕管内穿线分型号，按导线截面以米计算，其工程量按配管长度乘以配线根数导线在各处的预留量，均已包括在定额中，不得另行计算〔三〕车间带形铝母线接母线截面以三相米计算；车间带形钢母线截面以单根计算计算其工程量时，不扣除双边接紧装置局部所占的长度之路管线 说明及工程量计算规章一、说明〔一〕本章包括：动力、照明、插座和风机盘管支路管线敷设，电动机检查接线调试等5 节共 110 个子目〔二〕动力、照明、插座支路管线敷设，假设设计承受钢素配管、防爆管路等，均不执行本定额，按第六章配管、配线相应子目执行〔三〕动力系统支路管线敷设，定额是按配电箱、柜、盘、台与电动机出口在同一层编制的，假设不在同一层时，其垂直局部的管、线工程量可按楼层层高计算，执行第六章配管配线相应子目定额中不包括该系统的把握回路管、线的敷设〔四〕动力系统支路管线、三相插座支路管线敷设，定额是按支路管线在同一轴距内编制的，假设跨轴线敷设时，其跨轴线局部管线，应按跨轴线相应子目计算。
〔六〕单相插座、照明支路不在同一楼层内的支路管线，其垂直局部的管、线工程量可按楼层层高计算，执行第六章配管配线相应子目〔五〕照明系统支路管线敷设，按住宅和公共建筑分别执行相应子目，其导线规格是按截面 4mm2 以下综合编制的，假设设计支路导线全部为截面 4mm2 及 4mm2 以上时，应执行第六章配管线相应子目定额中已包括了灯具需做保护接零或接地用的铜苡导线，不得另行计算〔七〕风机盘管支路管线敷设定额已综合了由风机盘管至风机盘管调控器的管线〔八〕电动机检查、接线、调试工程，是为了不适用于动力系统支路管线敷设的工程而编制的，凡执行动力支路管线的电动机，不得再执行此项定额〔九〕本章支路管线中敷设的导线均承受 BV-500 型塑料绝缘导线，如与设计不符可以换算二、工程量计算规章〔一〕支路管线工程量计算，均以每个电器具的出线口为准，以台〔或个〕计算如电机、灯具、插座、电铃、风扇及风机盘管等，但灯具、电铃等的开关及风机盘管的调控器、吊风扇的开关不视为出线口〔二〕插座支路管线工程量，以安装插座面板的数量计算，不管一块插座面板上有几个插座〔如二联、三联等〕，均视为一个出线口〔三〕跨轴线支路管线工程量计算规定：1. 起点至终点每跨一个轴线〔包括横、纵轴〕，即为跨一轴；2. 从大轴距跨一个轴距，或从小轴距跨到大轴距，其跨越此轴间距均按小轴间距计算；3. 轴线间距缺乏 1m 或出线口在轴线上，不视为跨轴线。
照明器具 说明及工程量计算规章一、说明〔一〕本单包括：灯具、开关、按钮、插座、局部照明变压器、电铃、风扇安装等 13节共 126 个子目〔二〕投光灯、碘钨灯和混光灯的安装高度，定额是按 10mm 以下编制的，其它照明器具的安装高度均按 5m 时，按册说明有关规定执行〔三〕本章定额是按灯具类型分别编制的，对于灯具本身及光源，定额已综合了安装费及一般光源〔白炽灯、荧光灯〕的价值，但未包括异型光源和灯具本身价值〔四〕本章定额中已。
