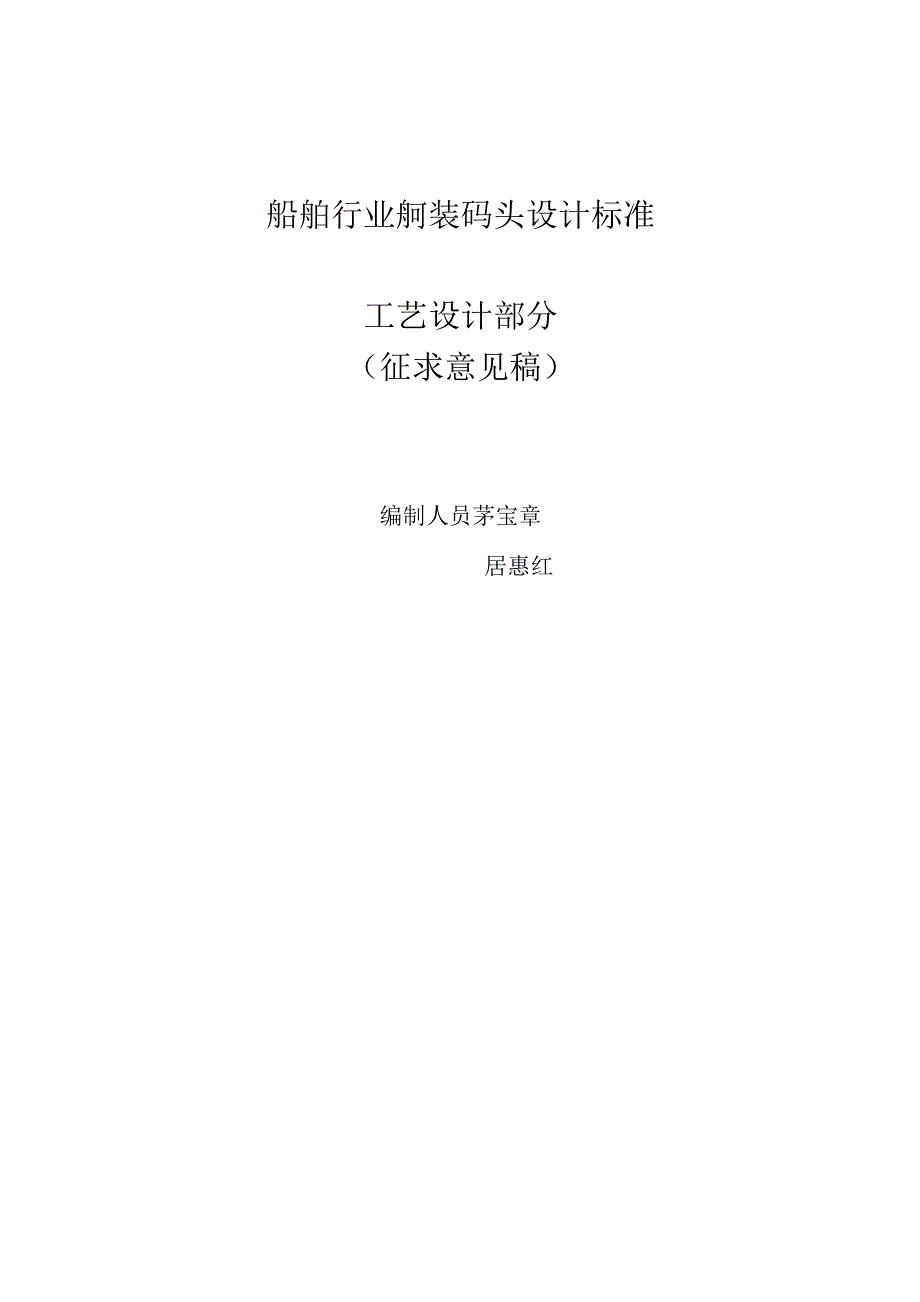

船舶行业舸装码头设计标准工艺设计部分（征求意见稿）编制人员茅宝章居惠红二五年五月十八日总则:1. 为我国船舶工业发展的需要，为提高船厂经济效益，社会效益, 制定本规范2. 本规范适用于新建、扩建、改建的舸装码头工程设计修船码 头工程设计亦可参照使用3. 舸装码头等级划分主要根据设计代表船型和载重吨位，共划分 为四个等级，以确定舸装码头工艺设计参数的取用和结构安全度设计 标准表1舸装码头等级船舶载重量I级六万吨以上II级一万吨至六万吨III级三千吨以上至一万吨IV级三千吨以下4. 舸装码头工程设计应做到因地制宜，技术先进，安全适用和降 低工程造价5. 本规范包括舸装码头工艺设计，结构设计，设备设计和公用动 力设计等内容未作规定部分可参照《港口工程技术规范》及其他有 关规范执行5.工艺设计5.1 舸装码头位置的一般规定5.1.1舸装码头位置应根据建设规模和设计船型，按照深水深用的原 则，合理利用岸线资源，适当留有发展余地，并应进行多方案比选5.1.2舸装码头的位置及设计应符合地方的有关规定（如航道规划 线、岸线规划线以及防汛要求等）5.1.3在舸装码头新建、改建、扩建时要遵照国家颁发的有关环境保 护等规定，采取防止对环境污染的措施和改善工人的劳动条件。
5.1.4在舸装码头新建、改建、扩建时，应妥善处理和协调相邻企业 码头之间的关系并充分利用原有设施，避免重复建设和互相之间的 干扰5.1.5拟建舸装码头所在地的天然水深应适当，不宜在地形、地质变 化大和水深过深以及水文条件复杂的地段建造舸装码头，也不宜在水 深太浅而使疏浚和维护挖泥量多大的场所5.1.6舸装码头前沿水域应有足够的面积港口水域宜选在有天然掩 护，浪流作用小，泥沙运力较弱的地区舸装码头舸装工艺、生产及 管理要求有条件时，应留有一定的发展余地5.1.7大型舸装码头位置宜选在水域的深槽处，但须对深槽的稳定 性，进行充分论证后确定5.1.8拟选舸装码头位置应充分考虑码头工程与泥沙运动间的相互 影响，避免舸装码头处严重淤积和海岸或河岸的剧烈演变当不可避 免时，应采取相应的工程措施，并须进行充分论证后确定5.1.9码头前沿停泊水域宽度为：当码头前沿停靠单排设计代表船型时，其码头前沿停泊水域宽度 为2倍设计代表船型的船宽；当码头前沿需要停靠双排设计代表船型时，其码头前沿停泊水域 宽度为3倍设计代表船型的船宽5.1.10当舸装码头处需要设置船舶回旋水域，船舶回旋水域应设置在 进出口处或方便船舶靠离码头的地点。
其尺度应考虑当地风、浪、水 流等条件和港作拖船配备、定位标志等因素船舶回旋水域平面尺度 可按表2确定回旋水域的设计水深可取航道设计水深船舶回旋水域尺度 表2适用范围回旋圆直径(m)有掩护的水域，港作拖船条件较好，可借岸标定位2.0L无掩护的开敞水域或缺乏港作拖船的港口2.5L允许借码头或转头墩协助转头的水域1.5L受水流影响较大的港口，垂直水流方向的回旋水域宽度为(1.5L-2.0L);沿水流方向的长度为(2.5L~3.0L)注：L为设计船型长5.2姑装码头主要参数的确定一般规定B装码头的主要尺度应根据停靠的设计代表船型的主要技术 参数、舸装工艺原则，有关起重设备的类型，公用动力设施的布置及 该处水文条件等确定5.2.1.2舸装码头的设计水位应采用极端高水位、极端低水位、设计 高水位和设计低水位5.2.1.3舸装码头的宽度要满足设置起重设备、敷设、公用设施及车辆 运输的需要5.2.2主要尺度5.2.2.1舸装码头泊位长度应满足船舶安全靠离作业、系缆和舸装作业 的要求其单个泊位长度可按下式确定：Lb=L+2d式中:Lb 舸装码头泊位长度（m）;L——设计代表船型总长（m）;d——富裕长度（m），采用表3中的数值；富裕长度d 表3L(m)<4041-8586-150151-200201〜230>230d(m)58~1012-1518 〜2022-25305.2.2.2当在同一码头岸线上连续布置泊位时，其码头总长度宜根据 停靠的设计代表船型以确定，可按下式确定：端部泊位Lb=L+1.5d中间泊位Lb=L+d注：两相邻泊位船型不同，d值应按较大船型选取。
〉L AZ7~* 7~////// Z7///图15.2.2.4当码头布置成折线时，其转折处的泊位长度，应满足船舶靠离作业的要求，并应根据码头结构形式及转折角度确定直立式岸壁折角处的泊位长度（图2）,应按下式确定:Lb= & L+d/2式中：&——船长系数，采用表4中数值船长系数& 表4两直立式岸壁间夹角060°70°90°120°DWT>5000t1.451.351.251.15DWTW5000t1.551.401.301.20LL当直立式码头与斜坡式护岸或水下挖泥边坡边线的夹角时，靠近护岸处的泊位长度（图3）,可按下式确定：Lb=L+1.5dL5.2.2.4姑装码头宽度姑装码头宽度可按下式确定:Bnp=B+ bi+ b2式中Bnp——姑装码头宽度（m）；B——门座起重机轨距（m）；州——临水域侧轨道至舸装码头前沿线的宽度，考虑设置系船 柱，公用设施及登船塔等，可取2.5〜5.0m；b2——另一侧轨道至筋装码头后沿线的宽度，可取2.5〜3.0m；如考虑行驶载重汽车或平板车时，可取7.0〜9.0m；5.2.2.5舸装码头面标高应考虑当地大潮时码头面不被淹没，并根据 设计代表船型、舸装工艺、船舶系缆、水文、气象条件，防汛要求和 掩护程度等因素综合考虑，并参照临近现有码头面标高确定。
5.2.2.6有掩护的舸装码头面标高为计算水位和超高值之和，应按表4 中的基本标准和复核标准分别计算，并取大值码头前沿高程 表4基本标准复核标准计算水位超高值（m）计算水位超高值（m）设计高水位（高潮 累计频率10%的潮 位）1.0-1.5极端高水位（重现 期为50年的年极 值高水位）0-0.5注：当舸装码头有特殊要求时，姑装码头前沿高程经论证后可作适当 调整5.2.2.7舸装码头前沿水深，是指在极端低水位时保证设计代表船型 安全停靠的水深其深度可按下式确定：D—T+Z1+Z2+Z3Z2=KH4%-Z!式中：D——码头前沿设计水深（m）T 设计代表船型空载时最大吃水（m）;Zi 龙骨下最小富裕深度（m）;Z2——波浪富裕深度（m）;当计算结构为负值时，取Z2=0;H4%——码头前允许停泊的波高（m）,波列累计频率为4%的 波高，根据当地波浪和港口条件确定；Z3——备淤富裕深度（m）,根据回淤强度，维护挖泥间隔期 及挖泥设备的性能确定，不小于0.40m在可行性研究或方案阶段，当自然资料不足时，码头前沿设计水深可按下式估算：D=kT式中：k——系数，有掩护码头取1.10-1.15,开敞式码头取5.3工艺布置5.3.1舸装码头工艺布置内容主要包括：起重设备、登船塔、系船柱、 防撞设施、扶梯、长度标志、水尺标志，公用设施及防水闸门。
5.3.2工艺布置要求5.3.2.1起重设备的选型应满足船舶舸装工艺吊装要求，当舸装码头 双排停靠时，起重设备的副钩应满足外档船舶靠岸舷侧的吊装要求5.3.2.2轨道式起重机的布置应以尽量减少起重设备的吊幅损失为原 则，同时要考虑公用设施，登船塔及系船柱等的布置，其临水域一侧 轨道距码头前沿线的距离一般为2.5〜5.0m5.3.2.3当采用轨道式起重机时，应在舸装码头适当的位置设置检修 和防风锚碇设施5.3.2.4在水位差大的地区，对于停靠3000吨以下的船舶，舸装码头 前沿应设扶梯，扶梯间距不宜超过100m5.3.2.5对于停靠60000吨级以上的船舶，舸装码头前沿宜设置登船 _L4rb塔5.3.2.6系船柱布置在舸装码头面上，其中心位置距舸装码头前沿线 0.8〜1.2米，间距为］5〜25米5.3.2.7在有台风地区，当风力大于九级时，一般要求船舶驶离码头， 到避风锚地锚泊但舸装码头后沿应布置加强系船柱，以备大风突然 袭击，船舶不能及时驶离码头时使用，加强系船柱间距为30〜60米 加强系船柱的系船力一般可按2倍普通系船柱系船力考虑5.3.2.8舸装码头临水侧须设置防撞设施当采用高桩码头结构时， 防撞设施按每个排架设置。
当采用重力式或沉箱式码头结构时，防撞 设施布置间距为5〜10m当采用鼓型橡胶护舷（其他类似鼓型橡胶护 舷）时，其布置间距为0.1L （L为设计代表船型的船长）5.3.2.9沿舸装码头护轮坎内侧可设置舸装码头长度标志5.3.2.10在舸装码头临水侧的两端宜设置醒目的水尺标志5.3.2.11当舸装码头处于防洪防汛地区，应按当地有关防洪防汛规定 设计在舸装码头与陆上车辆通行处应设置防汛闸门5.3.2.12公用设施布置公用设施一般布置在舸装码头面，距舸装码头前沿线间距一般为 1.0〜2.5m,舸装码头前沿可设置廊道或地沟以敷设公用管线、电缆、 乙快、燃气，氧气应采取安全隔离措施压缩空气、氧气、乙快气、燃气等供应点，纵向间距为15〜25m 氧气、乙快气、燃气供应点在保证安全的条件下宜靠近设置蒸汽、自来水、海/江水供应点及接电箱纵向间距为25〜50m当停靠、建造国外船舶时，舸装码头上应设置440V, 60hz电源舸装码头照明光源放在后沿，应将光线投向舸装码头面上及被航 装船舶不得将光（眩光）投向水面而影响船舶航行舸装码头照明 度不低于201xo1）舸装码头设计用水量应包括下列各项：•船舶用水・生产用水-生活用水 ・环境保护用水•消防用水・未预见用水量⑴船舶用水量宜按表5确贷常用船舶用22*〈量指标（m3//H•次） 表5船舶类型 船舶n?薮DWT（t）杂货船散货船油船集装箱船3000200-250一150-200一4000200-250一150-200200-2505000250-300一200-250200-25010000300-350300-350300-350200-30015000350-400300-350350-400250-30020000350-400350-400350-400350-40025000一350-400350-400350-40030000一350-400350-400400-45035000一350-400350-400400-45040000一400-450350-400400-45050000一400-450400-450400-45060000一400-450400-450一70000一400-450400-450一80000一400-450400-450一100000一400-450450-500一150000一450-500500一200000一500-600500-600一300。
