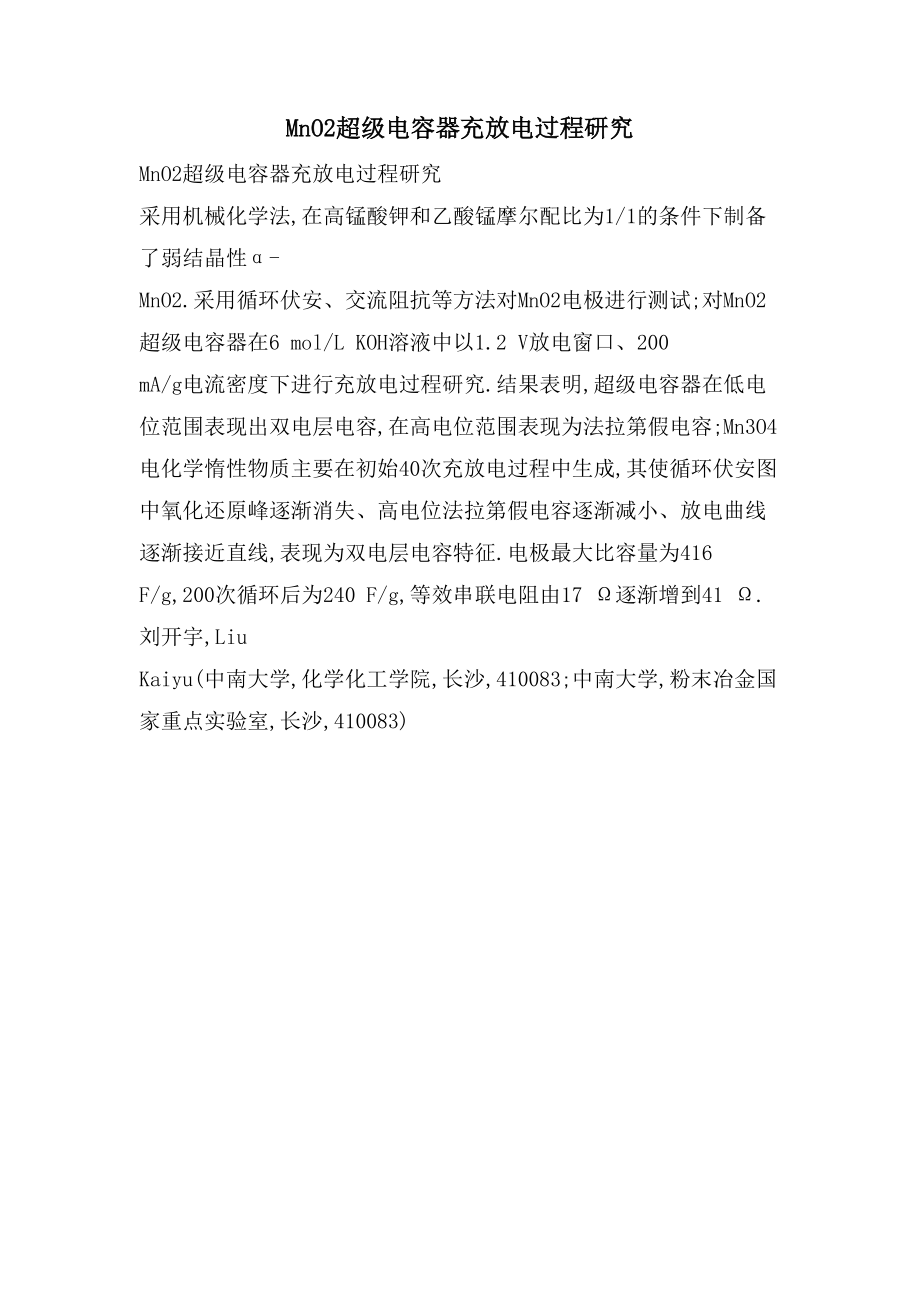

MnO2超级电容器充放电过程研究 MnO2超级电容器充放电过程研究 采用机械化学法,在高锰酸钾和乙酸锰摩尔配比为1/1的条件下制备了弱结晶性α-MnO2.采用循环伏安、交流阻抗等方法对MnO2电极进行测试;对MnO2超级电容器在6 mol/L KOH溶液中以1.2 V放电窗口、200 mA/g电流密度下进行充放电过程研究.结果表明,超级电容器在低电位范围表现出双电层电容,在高电位范围表现为法拉第假电容;Mn3O4电化学惰性物质主要在初始40次充放电过程中生成,其使循环伏安图中氧化还原峰逐渐消失、高电位法拉第假电容逐渐减小、放电曲线逐渐接近直线,表现为双电层电容特征.电极最大比容量为416 F/g,200次循环后为240 F/g,等效串联电阻由17 Ω逐渐增到41 Ω. 刘开宇,Liu Kaiyu(中南大学,化学化工学院,长沙,410083;中南大学,粉末冶金国家重点实验室,长沙,410083) 。
