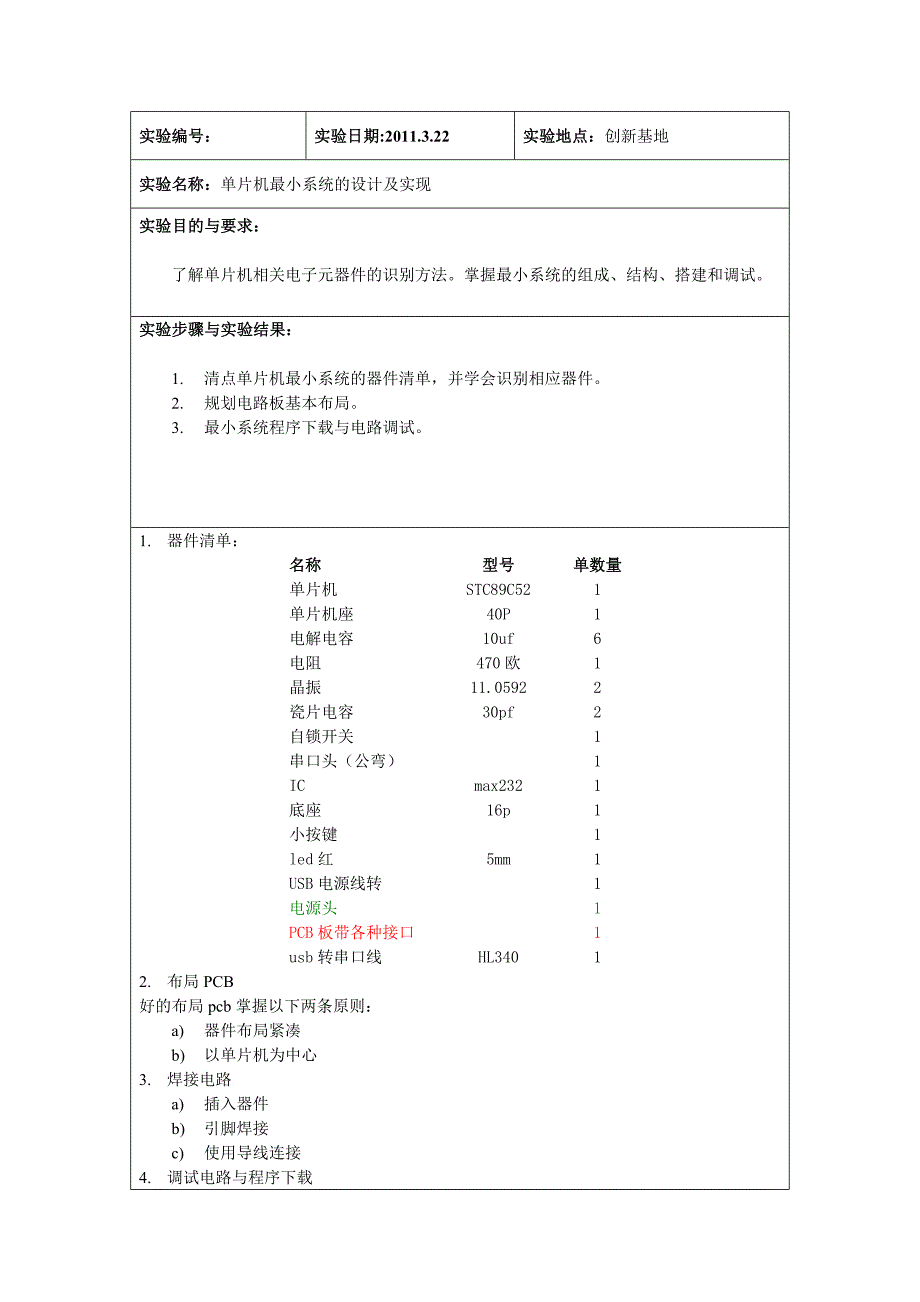

实验编号:实验日期:2011.3.22实验地点:创新基地实验名称:单片机最小系统的设计及实现实验目的与要求:了解单片机相关电子元器件的识别方法掌握最小系统的组成、结构、搭建和调试 实验步骤与实验结果:1. 清点单片机最小系统的器件清单,并学会识别相应器件2. 规划电路板基本布局3. 最小系统程序下载与电路调试1. 器件清单:名称型号单数量单片机STC89C521单片机座40P1电解电容10uf6电阻470欧1晶振11.05922瓷片电容30pf2自锁开关1串口头(公弯)1ICmax2321底座16p1小按键1led红5mm1USB电源线转1电源头1PCB板带各种接口1usb转串口线HL34012. 布局PCB好的布局pcb掌握以下两条原则:a) 器件布局紧凑b) 以单片机为中心3. 焊接电路a) 插入器件b) 引脚焊接c) 使用导线连接4. 调试电路与程序下载a) 安装USB转串口驱动b) 安装下载软件c) 下载程序,如下载失败需调整电路直到下载成功为止 最小系统电路原理图:(作品效果图)说明:(注意事项)1. 实验报告书的第一面实验项目名称填了一下,一共6个实验2. 在“实验步骤”中要画出原理图3. 标明写“关键程序”的地方,只需要写出关键的十几行程序就行了。

4.每个实验的“实验小结”需要写,用自己的话写一下,最好不要copy5.粘贴效果图的地方空出来大家把6次实验的效果图照下来,按顺序整理在一面word文档里,6个效果图都要标明学号和姓名然后把word电子文档发给我 如果有什么不清楚的再问我实验编号:实验日期: 2011.4.7实验地点:创新基地实验名称:流水灯、数码管电路搭建与程序设计实验目的与要求:1. 加深对电路布局的认识和理解2. 初步了解51单片机运行原理3. 掌握LED数码管工作原理与使用 实验步骤与实验结果:1. 清点器件清单2. 规划电路板基本布局3. 搭建和调整电路4. 编写及编译程序,最后下载到系统中5. 运行系统,观察效果1. 器件清单:名称型号单数量 电阻1k4电阻470欧8排阻9引脚470欧姆1数码管4位共阳1led黄3mm8三极管85504usb转串口线HL34012. 布局PCB好的布局pcb掌握以下两条原则:a) 器件布局紧凑b) 以单片机为中心3.测试数码管的引脚对应功能4.焊接电路a) 插入器件b) 引脚焊接c) 使用导线连接5.编写程序并下载 流水灯电路原理图:数码管电路原理图:流水灯的程序流程图数码管的程序流程图关键程序:实验编号:实验日期: 2011.4.13实验地点:创新基地实验名称:矩阵键盘电路设计及使用实验目的与要求:了解按键的结构、分类,按键的工作原理。

学会使用按键组成独立键盘和矩阵键盘熟悉独立键盘和矩阵键盘的程序设计和调试实验步骤与实验结果:1. 清点器件清单2. 规划电路板基本布局3. 搭建和调整电路4. 编写及编译程序,最后下载到系统中5. 运行系统,观察效果1. 器件清单:名称型号单数量 小按键62. 布局PCB好的布局pcb掌握以下两条原则:a) 器件布局紧凑b) 以单片机为中心3. 了解小按键的结构及连接方法4.焊接电路d) 插入器件e) 引脚焊接f) 使用导线连接4. 编写些程序并下载运行矩阵键盘电路原理图:矩阵键盘的程序流程图 关键程序:实验编号:实验日期: 2011.4.22实验地点:创新基地实验名称:液晶电路设计与实现实验目的与要求: 了解液晶现实电路的原理,学会识别和使用相关电子器件熟悉相关器件的程序设计和调试实验步骤与实验结果:1. 清点器件清单2. 规划电路板基本布局3. 搭建和调整电路4. 编写及编译程序,最后下载到系统中5. 运行系统,观察效果1. 器件清单:名称型号单数量 排针1排母1LCD1602160212. 布局PCB好的布局pcb掌握以下两条原则:选择电路板边缘部分3. 焊接电路a) 插入器件b) 引脚焊接c) 使用导线连接4.编写程序并下载运行液晶LCD1602电路原理图LCD程序流程图关键程序:实验编号:实验日期: 2011.5.4实验地点:创新基地实验名称:时钟电路设计与实现实验目的与要求:掌握DS1302的工作原理及使用方法,了解串行通信的基本原理,并实现动态信息的不间断显示。

实验步骤与实验结果:1. 清点器件清单2. 规划电路板基本布局3. 搭建和调整电路4. 编写及编译程序,最后下载到系统中5. 运行系统,观察效果1. 器件清单:名称型号单数量 电容10pf2晶振32.768K2DS130212. 布局PCB好的布局pcb掌握以下两条原则:a) 器件布局紧凑b) 以单片机为中心3. 焊接电路a) 插入器件b) 引脚焊接c) 使用导线连接4.编写程序并下载DS130电路原理图 DS1302程序流程图关键程序:实验编号:实验日期: 2011.5.10实验地点:创新基地实验名称:温度传感器电路设计及使用实验目的与要求:了解温度传感器基本结构、分类、工作原理模数转换电路分类、工作原理熟悉使用DS18B20一线总线温度传感器的程序设计和调试 实验步骤与实验结果:1. 清点器件清单2. 规划电路板基本布局3. 搭建和调整电路4. 编写及编译程序,最后下载到系统中5. 运行系统,观察效果1. 器件清单:名称型号单数量DS18B2012. 布局PCB好的布局pcb掌握以下两条原则:a) 器件布局紧凑b) 以单片机为中心3. 焊接电路a) 插入器件b) 引脚焊接c) 使用导线连接4编写程序并下载运行DS18B20电路原理图:DS18B20程序流程图关键程序:。
