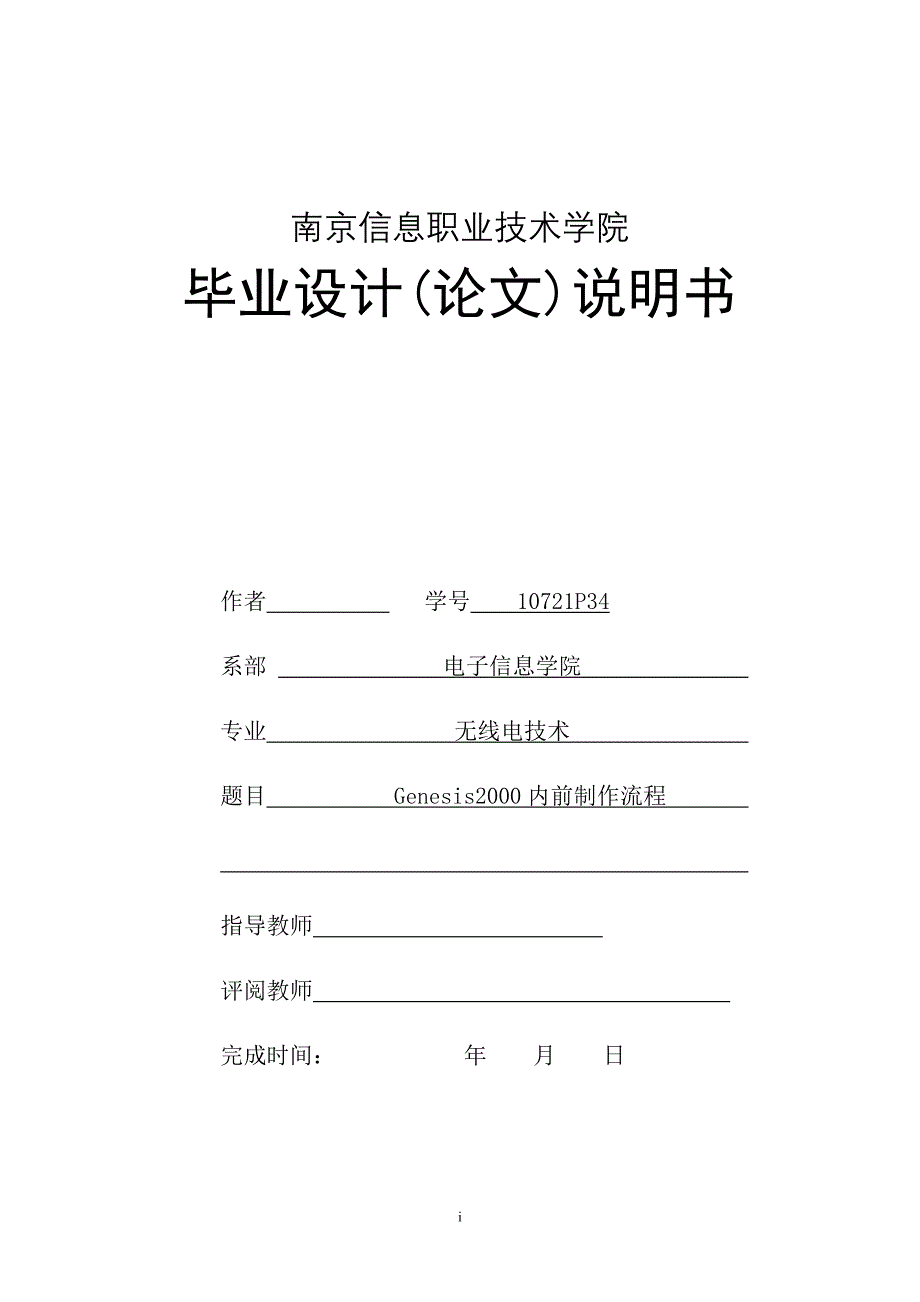

南京信息职业技术学院毕业设计(论文)说明书作者 学号 10721P34系部 电子信息学院 专业 无线电技术 题目 Genesis2000内前制作流程 指导教师 评阅教师 完成时间： 年 月 日 Genesis 2000内前制作流程摘要：Genesis 2000是处理PCB线路图形达到现场生产能力并且满足客户要求的一种高级计算机辅助制造软件，CAM制作料号是为厂线提供工作底片和钻带、锣带、铣带的制造PCB板的第一栈，制作的料号的质量直接关系到板子质量质量内前制作是制作料号的基础，论文介绍了Genesis 2000软件开发的目的、软件模块组成、特性及功能详细介绍了利用Genesis 2000处理内前的具体操作方法与步骤，使用Genesis2000软件对特定的厂规和客规提供了最佳的解决方案。
类似Genesis2000的线路板方面的计算机辅助制造软件很多，比如CAM3.0、V200、GC-CAM、U-CAM等等，但这些软件跟Genesis 2000相比：功能没有Genesis 2000强大，Genesis 2000能自动修正许多错误，操作起来形象直观关键词： 数据导入、内层前处理、孔位iiThe Inner Pre-treatment Production Process of Genesis2000Abstract: Genesis 2000 is an advanced computer-aided manufacturing software for dealing with the Lines graphics of PCB to reach the scene production capacity to meet customer requirements，CAM production of job is the first stack for line of the factory to provide work and bored with the film, with gongs, milling manufacture of PCB board。
the quality of jobs produced directly bear on the quality of the pcb the pre-board production is the basis for its production of materials, the paper introduced the purpose of Genesis 2000 software development, software modules, features and functions，Described in detail with the use of the former Genesis 2000 to deal with specific methods of operation and procedures, the use of Genesis2000 software factory regulations and specific regulations to provide the best customer solutions.Key Words: Data import、inner Pre-treatment、Hole location Panel目录前言 1第1章Genesis 2000的简介 21.1 软件开发的目的 21.2 软件的模块 21.2.1 基本模块 21.2.2 高级模块 31.3 Genesis2000特性介绍 41.4 Genesis 强大的编辑和修改功能 51.4.1 资料的读入 51.4.2 层别属性的定义 51.4.3 钻孔修改及检查 51.4.4 绿油修改及检查 51.4.5 排版与拼列 61.4.6 数据的输出 6第2章 内前制作流程 72.1 Genesis 数据的导入 72.1.1 内前制作前处理 122.1.2 层别对位 122.1.3 定制零点 122.1.4层别命名、定义层次属性和排列 132.1.5 转map图 152.1.6 转pad 152.1.7 设SMD属性 162.1.8设立NET STEP 172.1.9 进行netlist比对 172.2 孔位制作 192.2.1 孔位校正 192.2.2 转通孔制作 202.2.3 测试钻孔层 212.2.4 NPT层与 OUT 层制作 222.3 内前制作 232.3.1 处理大铜面将由线组成的大铜面即负片 232.3.2 去除NFP PAD 232.3.3 进行蚀刻补偿 232.3.4 制作隔离环 242.3.5 涨孔环 242.3.6 加泪滴 262.3.7 内层线路填小间距（补细丝） 262.3.8 执行线路层的检查 282.4 拼版设计 292.4.1计算相关数据 292.4.2 拼SET(连片) 30第3章 总结 33谢辞 34参考文献 35前言随着电子产品迅速发展，几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件，为了它们之间的电气互连，都会使用印制板（PCB）。
印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败 PCB的厂商为了缩短了制造周期、提高了生产的效率，Genesis2000 作为线路板方面的计算机辅助制造软件成为厂商主要信赖的应用软件，由于Genesis2000的优势太多,PCB制造商已经成功的完成了绝大部份CAM制程的自动化每一天，他们还是继续投资在自动化上在程序人员的培训和自动化维护的投资，都已回报在显著增加的生产量，继而引发出更好、更快、更精确的CAM制程和产品 第1章Genesis 2000的简介1.1 软件开发的目的Genesis2000是由Orbotech与Valor的合资公司——Frontline公司开发支持的一套软件系统，该系统通过实现完整制前自动化，为PCB厂商提供了最佳Cam解决方案Genesis2000系统采用了大量的DFM插件程序，大大缩短了制造周期、提高了生产的效率它实现了具有真正意义的cad、eda下载，完全转换成odb++格式，辅以与所有系统模块和第三方程式的无缝集成，确保可裸板数据的及时、准确处理Genesis2000提供经过实际验证的模块化制前解决方案，从而实现了从客户设计到落实生产阶段的前期工艺过程自动化。
自动化规则、料号分析编辑和工作流程管理使您可以保持对工艺过程中的每一环节进行全面的控制Genesis2000将规划、产品工艺设计和加工纳入同一过程，还有重要的一点是，将其数据存入同一个数据库中模块化集成和用户友好环境提高了处理能力，真正为您节省成本新的DFM环境包含大量多种的功能强大而又灵活的DFM程序，经实际应用证明，Genesis2000将可以大大提高产量1.2 软件的模块1.2.1 基本模块Auto input：提供全面的功能，一自动识别输入真正在无需用户控制的情况自动转换诸如Gerber 274d、Gerber274x、IPC356、Mentor neutral、Excellon治疗的标准格式和多种檔这种技术采用了子适应启发式设计跟随cad业界的变化保持兼容性Graphic editor：它基于联机nelist和drc技术，避免了操作员人为创建和编辑错误的可能性先进的人性化接口基于直观软件概念，将缩短人员培训的时间，而对于高级操作员来说，可获得更高的工作效率图形编辑器的另一突出特点是可以三维(压板)模式连续查看所有相关层Design analyzer：它是一个综合而灵活的环境，可以让工程师在加工前、加工过程中以及加工后对设计进行在检查。
友好的交互环境方便了制前的整体复查或工艺性的分析，还可以实现图形打印输出以及其它优点Output formats：frontline公司提供的开放型产品策略通过输出转换器展露无遗，器策略旨在用户自由选择最符合自己需要的输出设备（绘图仪、钻孔机）目前支持excelloni和II钻孔机和铣刀、Gerber274d、Gerber274x、Gerber Rpd、Pentax、CSI Autoplot、HPGL I和II等等其它格式输出将根据客户要求陆续开发出来1.2.2 高级模块Sub paneloptimizer：这是唯一旨在采用矩阵的方式对输出数据进行智能化的处理的矩阵优化程序，可自动保存矩阵信息，同时将其与pcb数据分离使用该工具可大大提高加工速度和矩阵设计效率Netlist optimizer：可以查看编辑后的netlist，并对送达电气测试的檔进行优化Impedance simulator：它处理各类最常见的特性阻抗要求，用户可以根据自己的工艺定义公式同时将阻抗控制模块和压板模块结合于设计中用户修改完阻抗公差后，系统会自动修改相关的线宽和压板Panel optimizer：采用业内最先进的优化排版利用率的算法，一确定单个图像布局与板上、在印字电路板上配置矩阵、以及在基板配置印刷电路板的最佳方式。
用户只需输入所需的矩阵、圆形和L型的印刷电路板，优化器在几秒内边可计算出所有可能板块配置组合Drill tool manager：可根据用户考虑成孔尺寸之后设定的或大或小偏差规则来自动选择正确的钻头Auto drill manager：实现全面的自动化钻孔编程，不仅提高良好的加工速度，还有完全可靠和确保可重复性的优点用户的全体操作人员可以连贯性地以cam整体的形式为全部的机器创建时机器立即可供使用的程序此外，钻孔程序得以优化，而提高了钻孔机 效率Rout dimensions editor：根据客户的打印件，可以很容易的创建出复杂的铣削图案，大大节省了设计弧线、角、内切口等图形的铣削编辑时间Electrical test manager：适于钉床机移动探头检测的自动化加工解决方案可缩短检测前期的准备时间，通过odb++提供与Genesis 2000 的无缝数据完整性多种dft工具的选择也增加了电路板的可检测性AOI interface：支持对cam数据的直接引用通过对cam定义分析参数，用户节省了宝贵的机器运转时间，并确保最精确的引用数据对各种流行的aoi设备均予以支持Plotter interface：通过设定cam的加工参数，最大地提高了与绘图机的集成化程度，并加强了对绘图机的控制。
对绘图签章（plot stamp）特殊支持增强了对图片工具的跟踪BGA tool：球状矩阵排列工具是适用于封装加工厂的一个生产效率和产量的工具，它针对以后的cuting edge复杂板Genesis bga工具包包括：系杆生成器、酸蚀补偿、先进的焊点创建和高级的焊盘自动替换工具Automatic panelization package：它包括两部分，其中一个是panelization setup工具，可以让用户定义创建。
