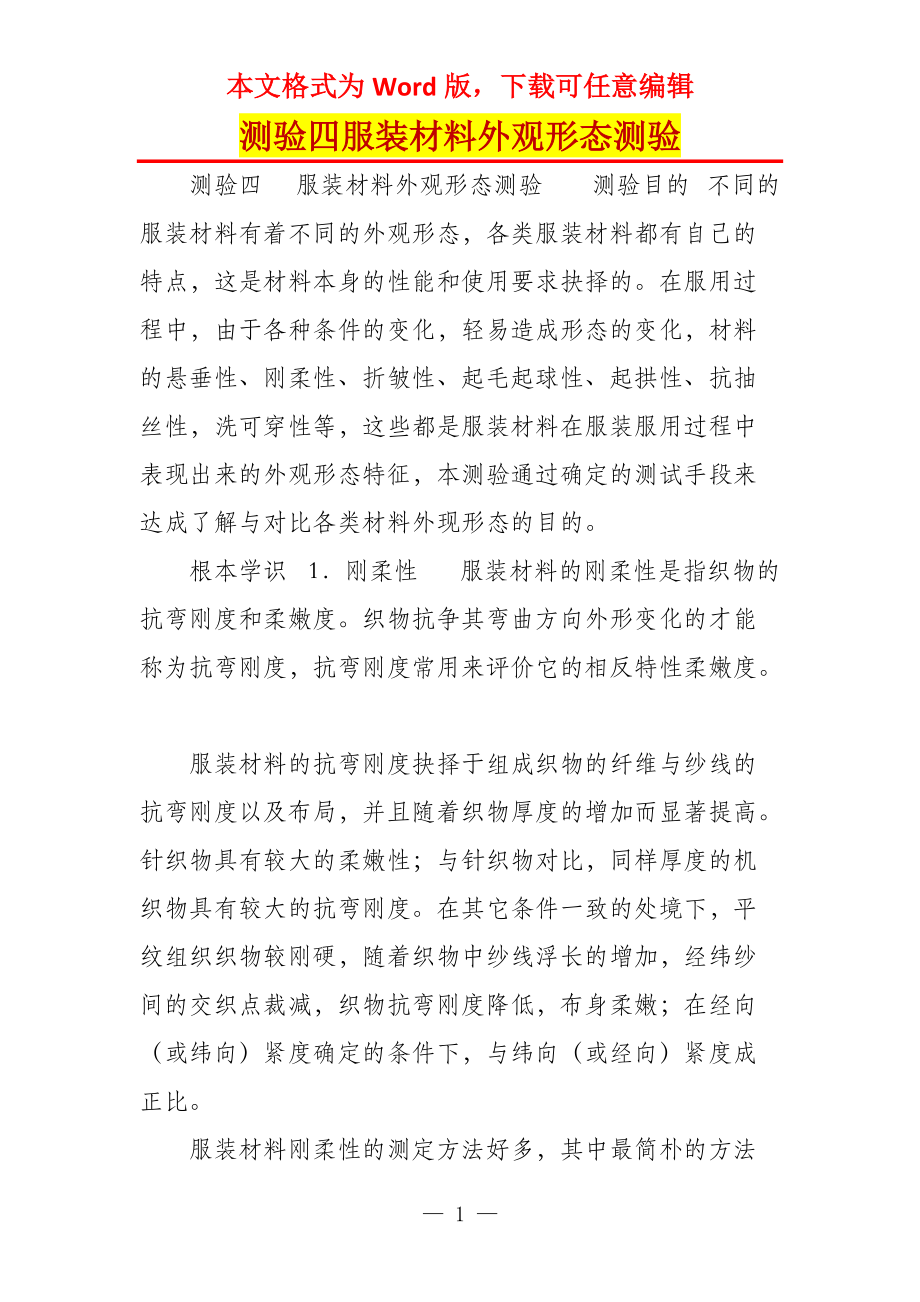

本文格式为Word版，下载可任意编辑测验四服装材料外观形态测验 测验四 服装材料外观形态测验 测验目的 不同的服装材料有着不同的外观形态，各类服装材料都有自己的特点，这是材料本身的性能和使用要求抉择的在服用过程中，由于各种条件的变化，轻易造成形态的变化，材料的悬垂性、刚柔性、折皱性、起毛起球性、起拱性、抗抽丝性，洗可穿性等，这些都是服装材料在服装服用过程中表现出来的外观形态特征，本测验通过确定的测试手段来达成了解与对比各类材料外现形态的目的 根本学识 1．刚柔性 服装材料的刚柔性是指织物的抗弯刚度和柔嫩度织物抗争其弯曲方向外形变化的才能称为抗弯刚度，抗弯刚度常用来评价它的相反特性柔嫩度 服装材料的抗弯刚度抉择于组成织物的纤维与纱线的抗弯刚度以及布局，并且随着织物厚度的增加而显著提高针织物具有较大的柔嫩性；与针织物对比，同样厚度的机织物具有较大的抗弯刚度在其它条件一致的处境下，平纹组织织物较刚硬，随着织物中纱线浮长的增加，经纬纱间的交织点裁减，织物抗弯刚度降低，布身柔嫩；在经向（或纬向）紧度确定的条件下，与纬向（或经向）紧度成正比 服装材料刚柔性的测定方法好多，其中最简朴的方法是采用斜面法。
其试验原理是将确定尺寸的织物狭长试样作为悬臂梁，根据其可挠性，可测试计算其弯曲时的长度、弯曲刚度与抗弯模量，作为织物刚柔性的指标弯曲长度在数值上等于织物单位密度、单位面积重量所具有的抗弯刚度的立方根，弯曲长度数值越大，表示织物越硬挺而不易弯曲；弯曲刚度是单位宽度的织物所具有的抗弯刚度，弯曲刚度越大，表示织物越刚硬；弯曲刚度随织物厚度而变化，与织物厚度的三次方成比例，以织物厚度的三次方除弯曲刚度，可求得杭弯弹性模量，抗弯弹性模量数值越大，表示材料刚性越大，不易弯曲变形 2．起毛起球性 服装材料在日常使用过程中，在实际穿用与洗涤过程中，不断经受摩擦，在轻易受到摩擦的部位上，材料外观的纤维端由于摩擦滑动面松散，露出材料外观，并呈现大量令人厌恶的毛茸，即为"起毛'若这些毛茸在持续穿用中不能实时脱落，且持续坚受摩擦、卷曲而彼此纠缠在一起，被揉成大量球形小粒，通常称为"起球'材料起毛起球会影响服装外观效果，降低材料的服用性能，更加是合成纤维织物，由于纤维本身抱合性差、强力高、弹性好，所以起球现象更为突出目前起毛起球己成为评定织物服用性能的重要指标之一 服装材料所用的纤维品质不同，其起毛起球的程度也不一致，一般是合成纤维织物较人造纤维和自然纤维织物（片面毛织物除外）轻易起毛起球，其中以锦 纶、涤纶和丙纶等织物最为严重，维纶、腈纶等织物次之。
这主要是由于合成纤维的抱合力小，靠近织物外观端轻易滑出，又因合成纤维强度高，伸长大，更加是耐疲乏和耐磨性好，织物外观一旦有毛粒状小球形成后，也不易很快脱落；棉织物和人造纤维织物由于纤维强度低，耐磨性差，因而织物外观起毛的纤维能很快磨耗掉，不易形成"毛球'因而，在日常生活中，很少看到自然纤维织物（除毛织物外）、粘胶纤维织物等有起毛起球现象纱线的捻系数越大，纱钱捻得越紧，纤雄之间抱合得越精细，起毛起球程度越低；股线织物一般较单纱织物不易起毛起球在织物组织中，平纹组织的织物起球数较少，绉织物的起球现象较严重经过烧毛、剪毛、定型和树脂整理韵织物，起毛起球处境也会显著改善 服装材料起毛起球的过程可分为起毛、纠缠成球、毛球脱落三个阶段 目前国内外使用的织物起毛起球试验仪的种类好多，根本上可分为两大类：一是试样在圆筒（或方箱）内无规矩地翻滚摩擦而起毛起球；另一种是在适当条件下，使织物与磨料顺时针或逆时针方向按照定的轨迹作相对摩擦运动，使织物起毛起球 一般常用的起毛起球试验方法有；圆磨起球法、马丁旦尔型磨损法、摩擦起球箱法和翻动式起毛起球法下面我们只介绍圆磨起球法 使用圆磨起球仪，它是将服装材料的起毛和起球分别举行，先用尼龙刷对试样摩擦确定次数，使材料外观产中毛茸，然后试样与磨料织物举行摩擦起球，也可将服装材料在织物磨料上直接举行起球，试样与磨料相对运动的轨迹为圆形，试样磨 60 次／min。
仪器装有电磁记数器，达成预定的次数时，即自动中断试验此仪器适用于化纤长丝织物和化纤短纤织物在只用织物作磨料时，可用于毛织物和其它易起球的材料 结果评定采用方法： ① 制订若干等级（一般分为 5 级）的标准样照，在灯光评级箱内将试样与样照举行比较 ② 计算试样单位面积上起球的个数个数越多，抗起球性越差级数越小，起毛起球越严重在评定级数时，可以有半级的一档 ③ 描绘起球曲线以纵坐标表示单位面积上的起球数，横坐标表示摩擦时间或次数，画出起球曲线，用来分析试样起毛起球程度的大小、成球的速度、毛球脱落的快慢等起球特征 3．勾丝性 服装材料中组织布局对比松散的一些稀疏织物或针织物在使用过程中，假设碰见尖硬的物体时，那么织物中的纤维或单丝破勾出，在织物外观形成丝环；当这些尖硬的物体对比犀利，作用力对比强烈时，丝环轻易被勾断或拉出，在织物外观形成残疵 服装材料所用的纤维原料、纱线的布局形式、织物的组织布局及后整理加工等因素，都会影响到材料的勾丝性能材料使用弹性较好的纱线或长丝时，其勾丝现象就较微弱 材料被勾丝后会影响服装外观效果因此，材料的抗勾丝性是重要的服用性能指标之一。
在针织物中，短纤维织物、捻度较高的织物和布局精细的、外观平 整的、线圈长度较短的织物，不易产生勾丝；而长丝织物、膨体纱织物和线圈长度较长、布局稀松的、外观凹凸不平的织物，勾丝现象对比严重同品种的织物中，直向与横向、顺编织方向与逆编织方向的不同，其抗勾丝性能也不同 目前测定织物抗勾丝性能的仪器有三种类型：钉锤式勾丝仪、刺棍式勾丝仪和方箱勾丝仪它们的作用与原理大致一致，都是使服装材料在运动中与某些尖悦的物体（如针尖、锯齿、钉、刺等）在确定条件下相互作用而产生勾丝不同之处是刺辊式勾丝仪的试样是在不受张力的自由状态下与刺辊作用的，而其它两种仪器的试样两端是缝制好的试验时，套有试样的圆柱形绒辊转动，与其上的钉相互作用产生勾丝（如钉锤式勾丝仪）也可将试样放在带钉子的方箱内，使方箱转动，试样在无规矩的运动中与钉子相砰而产生勾丝（如方箱式勾丝仪）实用中可选择与实际勾丝处境对比接近的仪器举行测试 勾丝程度的评定方法一般都采用实样与标准实物样品对照评级抗勾丝性分为 5 级，1 级最差，5 级最好 刚柔性测试 1．设备与仪器 LLY－01 型电子硬挺度仪 2．试样打定 试样尺寸为 2501mm251mm，试样上不能有影响试验结果的疵点，试样数量为 12 块。
其中 6 块试样的长边平行于织物的纵向，6 块试样的长边平行于织物的横向，试样至少取至离布边 100mm，并尽量少用手摸试样应放在标准大气条件下调湿 24h 以上 起毛起球测试 1．设备与仪器 YG502 型起毛起球仪及毛刷、放大镜、起毛起球标准样照、评级箱等 2．试样打定 试样直径为 112.8mm，试样上不能有影响试验结果的疵点，试样数量为 3 块（毛织物为 5 块）试样应放在标准大气条件下调湿 24h 以上 5 级为不起球；4 级为有少量起球；3 级为中等数量起球；2 级为明显起球；1 级为严重起球 抗勾丝性测试 1．设备与仪器 LCK 一 050 型钉锤式织物勾丝仪及剪刀、样板、划笔、针线等 2．试样打定 裁剪长 200mm、宽 120mm 的试样 4 块（经、纬各 2 块），缝成圈状，织物正面朝外 "勾丝'的定义，构成织物的纱线或纤维，由于钉针的勾挂形成线圈、纤维束、圈状球或其它凹凸不平的疵点 小勾丝：在 2mm 以下的勾丝；中勾丝：在 2～10mm 的勾丝；长勾丝：在10mm 以上的勾丝小、中、长匀丝在布面上分布密度愈大，说明织物其抗勾丝才能愈差，被评为抗勾丝的级别为最低，反之被评为抗勾丝的级别最高。
评级标准：评级分为 5 级，5 级最好，1 级最差，位于两级之间评为中间等 级，如 1.5 级、2.5 级等 注：在纺织界样卡样照评级中，多使用五级样照，一级最差，五级最好，但这与生活中的"级'不一样致，建议使用"级分'一词 — 7 —。
