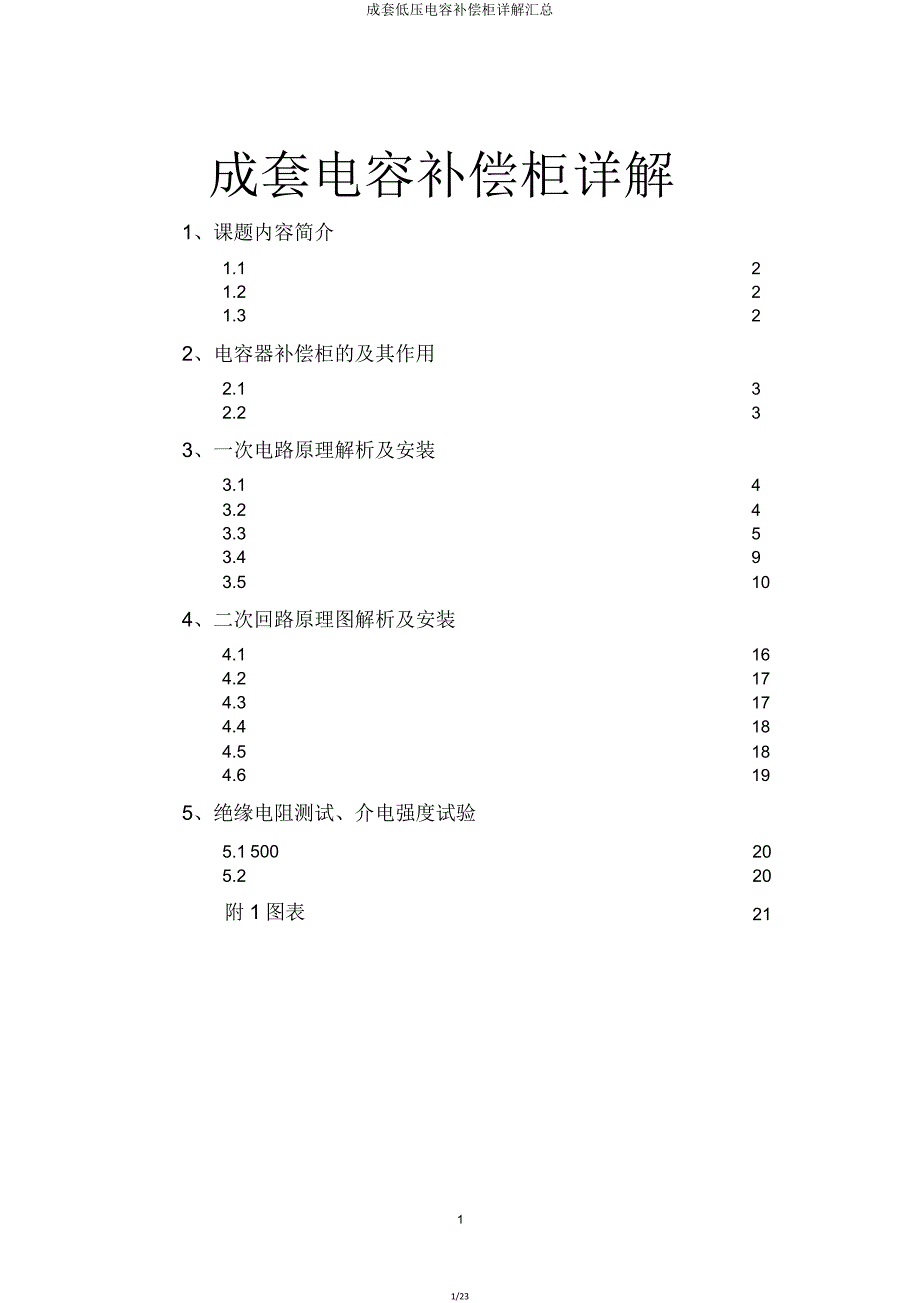

成套低压电容补偿柜详解汇总成套电容补偿柜详解1、课题内容简介1.1 21.2 21.3 22、电容器补偿柜的及其作用2.1 32.2 33、一次电路原理解析及安装3.1 43.2 43.3 53.4 93.5 104、二次回路原理图解析及安装4.1 164.2 174.3 174.4 184.5 184.6 195、绝缘电阻测试、介电强度试验5.1500205.220附1图表21/11、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用，并知道它们的作用2、进一步认知电容补偿柜的种类及其结构3、进一步认知各种电器元器件外形、结构、参数4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图5 、学会采用开关元器件，并学会母排、母线、电线规格选择1.2、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3、工作原理合上刀熔开关和断路器，无功功率补偿控制器依照进线柜电压和电流的相位差输出控制信号， 控制交流接触器闭合和断开，从而控制电容器投入和退出22、电容器补偿柜的及其作用2.1、电容器柜功能及其结构外面结构 内部结构2.2、电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜可否正常工作可经过功率因数表的读数判断，功率因数表读数若是在0.9左右可视为工作正常。
33、一次电路原理解析及安装3.1、电容器柜一次电路原理介绍主电路图3.2、一次电路的工作原理过程合上刀熔开关和断路器，无功功率补偿控制器依照进线柜电压和电流的相位差输出控制信号， 控制交流接触器闭合和断开，从而控制电容器投入和退出43.3、元器件的作用解析HH15-160A刀熔开关HH15（QSA）系列开关熔断器组集负荷开关和熔断器短路保护功能于一体，结构紧凑，使用安全，主要用于拥有高短路电流的配电和电动机电路中作为电源开关和应急开关，并作电缆的短路保护，由于开关手柄为旋转操作，特别适用于抽屉式开关柜中安装使用本开关系列全关闭结构，由接触系统、操作机构、手柄三部分组成由动、静触头及灭弧装置组成的接触系统均组装在由新式耐弧工程塑料制成的关闭壳体内，达到零飞弧；其工作性能的牢固、可靠，并在寿命期内无需用户保护或更换部件配用的高分断能力刀型触头熔断体串接在触头之间，当开关处于断开地址时，其外露导电部件均不带电，保证维修和更换熔断体的安全性（打开柜门开关处于断开状态）开关拥有弹簧储能的操作机构，手柄操作方式系旋转操作，开关分、合动作靠弹簧力完成，均与人力没关，保证其动作的可靠与牢固HY1.5低压避雷器 低压氧化锌避雷器 ，产品用于保护交流电力系统电气设备的绝缘免遭大气过电压和操作过电压5的损害，适合于配电箱内，电源频率50Hz或60Hz。
安装时，先将避雷器固定在托架或横担上，下部接地端子直接接地，尔后将上引线固定在接线端子上HY氧化锌避雷器也叫做硅橡胶氧化锌避雷器，也叫有机金属氧化物避雷器DZ47-63/D32塑壳断路器DZ47系列小型断路器主要适用于交流 50/60Hz,额定工作电压为240V/415V及以下，额定电流至60A的电路中，该断路器主要用于现代建筑物的电气线路及设备的控制、过载、短路保护，亦适用于线路的不频频操作及隔断DZ47系列小型断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成触头灭弧系统则采用特其他导弧角和过道灭室，并拥有明显的限流特点BSMJ-0.4-10-3电容器“BSMJ”自愈式低电压并联电容器是采用先进的金属化膜作为资料，引进外国先进技术、设备，严格依照国家标准及 IEC标准组织生产的；主要用于低压电网提高功率因数，减少线路耗费，改进电压质量，是国家介绍使用的新式节电产品 体积小、重量轻：由于采用金属化聚丙烯膜资料作为介质， 体积、重量仅为老产品的 1/4和1/56耗费低：实质值低于0.1%，因此电容器自己的能耗低，发热少、温升低、工作寿命长、节能收效佳。
优异的自愈性能：过电压所造成的介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高安全性：内装自放电电阻和保险装置内装放电电阻能使电容器上所带的电能自动泄放掉；当电容器发生故障时，保险装置能及时断开电源，防范故障的进一步发展，保证使用安全不漏油：本电容器采用先进的半固体浸渍剂，滴熔点高于70℃，在使用过程中不漏油，防范了环境污染，电容器也不会因失油而无效CJ19-32交流接触器触头应用CJ19-32/11.20.02系列切换电容器接触器，主要用于交流50Hz或60Hz,额定工作电压至380V的电力线路中,供低压无功功率补偿设备投入或切除低压并联电容器之用接触器带有控制涌流装置，能有效地减小合闸涌流对电容的冲击和控制开断时的过电压使用环境条件:安装地址的海拔不高出 2000m安装条件:安装面与垂直面倾斜度不大于± 5°周围空气温度:-5°C～+40°C,24小时的平均值不高出+35°C大气相对湿度：在周围空气温度为 +40°C时不高出50%,在较低的温度下可赞同有较高相对湿度接触器为直动式双断点结构 ,触头系统分上下两层部署 ,上层有三对限流触头与限流电阻组成控制涌流装置 当合闸时它先接通经数7毫秒此后工作触头接通,限流触头中永久磁块在弹簧反作用下释放,断开限流电阻,使电容器正常工作。
CJ19-25～43的接触器有两对辅助触头,CJ19-63～95的接触器有三对辅助触头接触器接线端有绝缘罩覆盖,安全可靠线圈接线端带有标出电压数据 ,可防范接错CJ19-25～43接触器可用螺钉安装 ,也可借底部的滑块扣装在35mm标准卡轨上面罩上有一个可拆卸的长方形白色小牌 ,用户可用它打印项目代号等JR36-20热继电器JR36系列双金属片式热过载继电器(以下简称热继电器)适用于交流50Hz，主电路额定工作电压至380V，额定工作电流0.25~160A的电路中，对交流电动机的过载和断相进行保护热继电器拥有整定电流能够调治、温度补偿、断相保护、自动复位和手动复位任意选择、能进行线路动作灵便性检查、可手动断开常8闭触头(常开触头不闭合)等功能，其外形尺寸和安装尺寸与JR16B系列完好一致，是新一代较为理想的产品电流互感器BH-0.66150/5BH-0.66电流互感器为塑料外壳,全关闭,户内型产品.适用于额定频率50HZ或60HZ、额定电压为0.66KV及以下的电力系统中作电能计量、电流测量和继电保护用BH-0.66电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线经过用。
3.4、一次电路的的安装图93.5、一次电路连接母线安装及其安装实物图10母排的作用是汇流和电流分配水平母排规格一般依照进线柜额定电流进行选择，但要满足动牢固和热牢固要求；垂直母排额定电流一般为1000A常用的母线结构型式有矩形、槽形和管形等①单片矩形导体拥有集肤效应系数小、散热条件好、安装简单、连接方便等优点，一般工作电流小于或等于2000A②多片矩形导体集肤效应系数比单片导体的大，因此附加耗费增大因此载流量不是随导体片数增加而成倍增加的， 特别是每相超过三片以上时，导体的集肤效应系数明显增大 在工程手册中多片矩11形导体适用于工作电流≤ 400。
