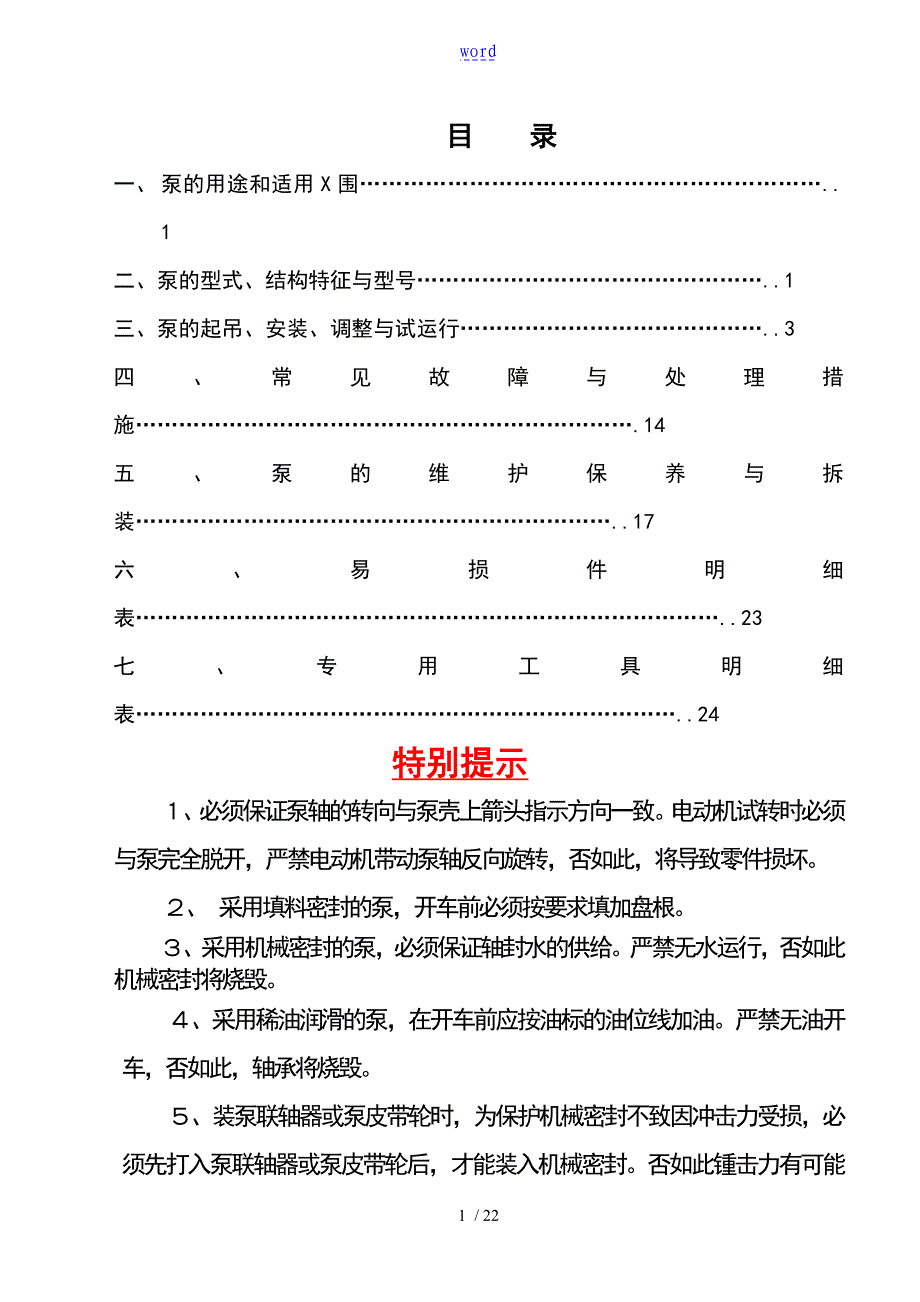

word目 录一、 泵的用途和适用X围……………………………………………………….. 1二、泵的型式、结构特征与型号…………………………………………..1三、泵的起吊、安装、调整与试运行……………………………………..3四、常见故障与处理措施…………………………………………………………….14五、泵的维护保养与拆装…………………………………………………………..17六、易损件明细表………………………………………………………………………..23七、专用工具明细表…………………………………………………………………..24特别提示１、必须保证泵轴的转向与泵壳上箭头指示方向一致电动机试转时必须与泵完全脱开，严禁电动机带动泵轴反向旋转，否如此，将导致零件损坏２、 采用填料密封的泵，开车前必须按要求填加盘根３、采用机械密封的泵，必须保证轴封水的供给严禁无水运行，否如此机械密封将烧毁４、采用稀油润滑的泵，在开车前应按油标的油位线加油严禁无油开车，否如此，轴承将烧毁５、装泵联轴器或泵皮带轮时，为保护机械密封不致因冲击力受损，必须先打入泵联轴器或泵皮带轮后，才能装入机械密封否如此锺击力有可能导致机械密封动、静环破裂。
６、顾客现场安装电动机皮带轮，当轴径≥65mm时，应按我厂提供轴端加工图与附件钻孔、攻丝、安装轴端挡圈，以确保皮带轮运行安全７、安装使用前，请详细阅读此说明书 / 一、泵的用途和适用X围ZJ系列渣浆泵是某某工业泵厂与中国煤科院某某分院联合开发的新型高效节能抗磨蚀泵该系列泵在水力设计、结构设计以与所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，具有高效节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国内领先水平，大局部泵的效率指标居国际先进水平可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆与重介输送等其允许输送的最大浆体重量浓度Cw为：灰〔渣〕浆和煤浆45%；矿浆和重介60%二、 泵的型式、结构特征与型号ZJ系列渣浆泵的型式分两大类，一类是ZJ型，为卧式轴向吸入单级单吸离心式渣浆泵；另一类是ZJL型，为立式轴向吸入单级单吸离心式渣浆泵1)ZJ型渣浆泵的结构特征① 泵头局部ZJ型渣浆泵的泵头局部包括泵壳、叶轮和轴封装置泵头与托架用螺栓联结根据需要，泵的出水口位置可按45°间隔旋转八个不同的角度安装使用。
ZJ型渣浆泵的泵壳为双层壳体结构外层为金属泵壳〔前泵壳、后泵壳〕，其材料通常为HT200或QT500-7；内层壳体可用高铬合金铸铁制做〔包括涡壳、前护板、后护板〕，或用橡胶制作〔包括前涡壳、后涡壳〕叶轮由前盖板、后盖板、叶片、背叶片构成叶片为扭曲叶片，通常有3-6枚背叶片分布在前盖板和后盖板的外侧，通常为8枚叶轮的材质为高铬合金铸铁，叶轮与轴为螺纹联结轴封装置有副叶轮＋填料组合密封、填料密封、机械密封三种型式，见图1副叶轮＋填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成，见图1中5填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成，见图1中5a机械密封型式由填料箱、间隔套、机械密封、压盖、轴套组成，见图1中5b②托架局部 托架局部有水平中开式和筒式两种结构中开式托架有稀油润滑和油脂润滑两种型式稀油润滑托架主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成，见图1150ZJ与以上各泵型还带有水冷却装置油脂润滑托架与稀油润滑托架主要区别是：增加了嵌入透盖和油杯，去掉了水冷却装置，见续图1中16a筒式托架均采用油脂润滑，主要由托架体、轴承体、轴、轴承、轴承顶套、轴承压盖、油封、油杯、挡水盘、拆卸环等零件组成，见续图1中16b。
筒式托架只适用于200ZJ与以下功率较小的泵型，目前仅有T200ZJ-I-A70、T200ZJ-I-A60、T150ZJ-I-A60三种规格ZJ型泵的具体结构参见图11） ZJ型渣浆泵的型号与意义（1） ZJL型渣浆泵的结构特征ZJL型渣浆泵主要由叶轮、涡壳、后护板、轴套、支架、支撑板、轴、轴承、轴承体等零件组成叶轮、涡壳、后护板的材质为高铬合金铸铁，叶轮与轴采用螺纹联接，涡壳、支架、轴承体用螺栓联接泵轴与电机可采用联轴器直联传动或皮带传动ZJL型泵的轴承采用油脂润滑该系列泵为无轴封泵 ZJL型泵的具体结构参见图22） ZJL型渣浆泵的型号与意义三、 泵的起吊、安装、调整与试运行起吊有包装箱的泵，应按包装箱上的标识套系钢丝绳吊运时，不得使箱底或侧面受冲击或剧烈振动，包装箱不得过度倾斜，不许将包装箱放在带尖棱的物体上，更不得倒置起吊没有包装箱的泵，按如下要求执行： 〔1〕起吊不带底座或只带单独底座的卧式泵，起吊重心应在托架的侧面方孔靠近泵头处，钢丝绳应由此处穿过垂直向上与起重吊钩联接为保持泵的平衡，应在泵壳上的吊环螺钉与起重吊钩之间设置辅助起吊钢丝绳托架盖上和前后泵壳上的吊环螺钉是为拆装托架盖或前后泵壳而设置的，不得单独用于整体泵的起吊，以免造成事故。
〔2〕起吊带电机和共同底座的卧式泵，起吊重心在托架的方孔靠近联轴器处，钢丝绳由此处穿过垂直向上与起重吊钩联接，为保持平衡，还必须在泵壳上方的吊环螺钉、电机吊环螺钉与起重吊钩之间设置辅助起吊钢丝绳〔3〕带偶合器等中间变速装置的卧式泵机组应采用分体吊装 (4〕 钢丝绳与泵体接触的部位应加垫软物防护，以免损坏泵外观或造成钢丝绳切断2．安装（1） 安装前的检查 泵在出厂前已经过检验和试验，为保证其处于良好的工作状态，必须正确安装安装前应首先按《装箱单》检查设备的型号、参数是否正确，零部件是否齐全完好，随机携带的技术资料与质量证明是否齐全核对无误后，应详细阅读有关技术资料，特别是〈〈ZJ系列渣浆泵使用说明书〉〉，掌握有关的技术要求和操作要领，方可进展安装，切忌盲目操作〔2〕泵的安装找正卧式泵机组应采用二次灌浆法进展安装安装后，机组的中心线应与地基中心线一致；机组的中心高与设计值的偏差应不大于±2mm,机组的水平允差为0.1/1000 对于采用联轴器直联传动的泵机组，机组的同轴度一般靠联轴器找正来保证联轴器的找正有两种方法：一种是以刀口尺与塞尺配合以刀口尺找正联轴器的外圆，保证每对联轴器在各方向的平齐，其最大误差δ应不大于0.10mm[图3，(a)]。
以塞尺检查每对联轴器之间的间隙，其最大误差Δ〔Δ=δ1-δ2〕应不大于0.10mm[图3，〔b〕] (a) (b) (c) 图3 联轴器的找正另一种方法是用磁力百分表配合塞尺找正联轴器将磁力百分表固定在一边联轴器外圆上并盘车，百分表测头放在对面联轴器外圆上，观看百分表的跳动不应大于0.15mm[图3，〔c〕]联轴器的间隙用塞尺测量，其最大误差应不大于0.10mm [图3，〔b〕]对于皮带传动的泵机组，应保证泵轴与电机轴的平行度，通常以皮带轮进展找正中心距较小的，可以用直尺靠平皮带轮端面来找正中心距较大时，可以用拉线靠平皮带端面来找正，如图4所示图4〔3〕 泵进出口管段的配置与要求①吸入管线吸入管径：吸入管径应与泵的进口直径一样或比泵进口直径稍大，原如此是既防止泵产生汽蚀，又不能使浆体在管路中形成沉积吸入口闸阀：为便于维修泵，应设吸入口闸阀，其直径与吸入管径一样在泵的吸入口与吸入管之间应设伸缩节，以便拆装泵②排出管线排出管径：排出管径与浆体性质、沉降流速有关，一般情况下，排出管径与泵的出口直径相等或稍大。
出口闸阀：出口闸阀应与排出管径一样压力表：位于泵出口和第一个阀门之间的直管段上③泵管路配置须知事项管路布置如图5所示： a) 高位布置 b) 低位布置图5 泵进出口管线管径大小要考虑系统阻力、浆体的临界沉降流速等综合因素吸入管应尽量短而直在泵的吸入口处，最好配备一段与进口直径一样的直管段，其长度应不小于3倍进口直径吸入管内流速一般为1.5～2.5m/s ，视输送浆体的沉降流速而定采用高位布置时泵的吸入管路应防止形成汽穴，推荐采用上母线为水平的变径管，如图6所示图6 上母线为水平的变径管用阀门调节流量时，调节阀应设在泵出口，不允许在入口管路上用阀门调节，以免产生汽蚀〔4〕轴封水和冷却水的管路配置与要求轴封水与冷却水的管路应按示意图7配置安装机械密封泵的轴封局部有两个外露管接头，装压力表侧为进水口，另一侧为出水口采用油脂润滑的托架不加冷却水采用油脂润滑填料时，不加轴封水a)轴封水 b)冷却水图7 轴封水与冷却水的配置轴封水的压力与流量按表1 表1 轴封水的压力与流量密封型式轴封水压力pi’(MPa)轴封水流量〔m3/h〕G1/4〞G3/8〞G1/2〞G3/4〞副叶轮+填料〔I级泵〕pi’1.5～22～33～5填料密封pi’=(i-1/3)p机械密封pi’=1/2(P进+ P出)为泵流量的＜0.1-1%，泵输送流量较大时取小值，流量较小时取大值，但最小轴封水水量不低于1m3/h。
注:ｐ－单级泵出口压力;ｉ－串联泵级数; pi’ －ｉ级泵的轴封水压力；P进为泵进口压力；P出为泵出口压力 冷却水的压力为0.05～0.2MPa, 冷却水流量为1～3 m3/h轴封水与冷却水接口尺寸见表2表2 泵用填料规格和轴封水、冷却水的接口尺寸序号泵型号填料规格〔mm〕轴封管接头冷却水管接头1300ZJ-I-A10022×22×636G3/4″G1/2″2300ZJ-I-A953300ZJ-I-A9022×22×605G3/4″G1/2″4300ZJ-I-A855300ZJ-I-A7019×19×502G1/2″G1/2″6300ZJ-I-A657300ZJ-I-A568250ZJ-I-A10322×22×605G3/4″G1/2″9250ZJ-I-A9610250ZJ-I-A9011250ZJ-I-A8512250ZJ-I-A8313250ZJ-I-A8014250ZJ-I-A7815250ZJ-I-A7519×19×502G1/2″G1/2″16250ZJ-I-A7317250ZJ-I-A7018250ZJ-I-A6819250ZJ-I-A6520250ZJ-I-A6321250ZJ-I-A6022200ZJ-I-A8522×22×605G3/4″G1/2″23200ZJ-I-A7519×19×502G1/2″G1/2″24200ZJ-I-A7325200ZJ。
