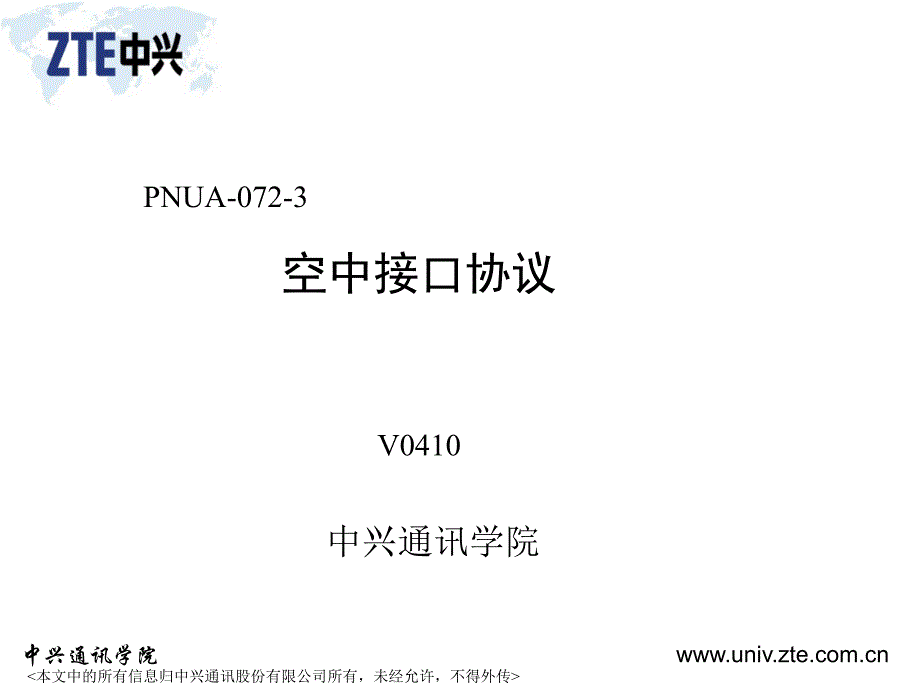

中兴通讯学院 PNUA-072-3 空中接口协议V0410中兴通讯学院中兴通讯学院 l 概述l 协议模型和结构l 第一层标准l 第二层标准l 第三层标准课程内容中兴通讯学院 第一章 概述中兴通讯学院 RCR STD-28标准化历程● 协议的制定者： 日本ARIB(the Association of Radio Industries and Businesses) 和运营商。
ARIB通常被称为RCR）● 制定协议的目的： 为了发展数字移动系统，规定通过无线 电波传输设备的应用准则STD-28协议制定了 PHS无绳通信系统的无线接口标准此协议 是基于不同无线电设备制造商、运营商和用户之 间的参与和会话，从而达到有效利用无线电波频 率，避免用户干扰、冲突等目的中兴通讯学院 • 1993年12月，制定V1.0版本，以语音业 务为中心• 1996年4月，确定了高速、高质量数据传 输 中的端对端传输控制规程－PIAFS• 1997年11月，制定V3.0版本，确定 64kb/s非限制数字信息承载业务• 1995年12月，制定V2.0版本，提出 32kb/s非限制数字信息承载业务标准及自 营系统标准RCR STD-28标准化历程中兴通讯学院 二. PHS系统概述中兴通讯学院 1、系统组成中兴通讯学院 • 可以和PSTN和ISDN连接。
• 采用干扰检测和规避机制，降低干扰 • 为PS和CS提供唯一的识别码• 支持语音业务和非限制数据业务• 公共的无线接口，符合标准的都 可以和任何地方的基站进行无线连接1、系统组成中兴通讯学院 TX : 发送 RX : 接收 横轴 ： 时间 CS PS#15msecCCH CCHR1T3T2T1 R3R2R3T1CCHT3T2T1 R1R2R3R3T3PS#2PS#3TXTXTXTXRXRXRXRX1、系统组成中兴通讯学院 2、PHS制式的射频标准• 频率：1.9GHz；中国： 1900MHz～1915MHz • 多址方式：Multi-TDMA • 双工方式：TDD • 每信道多址数：4（全速率编码情况）。
• 载波间隔：300kHz 中兴通讯学院 调制方式：π/4相移QPSK 语音编码方式：32kbpsADPCM 空中传输速率：384kbps 发射功率：10mW－500mW 2、PHS制式的射频标准中兴通讯学院 频率范围STD-28协议在V2.0版本中频率范围1895.15MHz～ 1917.95MHz，共77个可用频点，这些频点中进行了分类， 公用通讯频点，私用控制频点等在V3.3的协议规范中，对频点进行了扩展，1895.15～ 1919.45共82个频点，同时日本在低端也扩展了5个频点， 1893.65～1894.85MHz在国内，无委规定的无线接入TDD方式用的频段为1900MHz ～1920MHz，对于PHS系统的应用规定了其公众网的两个可 选控制频点为26（1902.65MHz）和28（1903.25MHz）频点2、PHS制式的射频标准中兴通讯学院 2、PHS制式的射频标准中兴通讯学院 1：发射特性 1.1：发射功率标准： 最大发射功率：对公用（public）基站,不大于500mW.。
对 其他基站，和中继站，不大于10mW但当公用基站使 用频段在1893.65MHz~1905.95 MHz时，最大发射功率应不 大于20mW, 使用频段在1915.85MHz~1918.25 MHz时, 最大 发射功率应不大于2W 输出精度：满足＋20％，－50％范围3、收发信机规范中兴通讯学院 1.2：允许占用带宽（1）定义：占用带宽是指：包含99％发射能量的频率范围，有0.5％的 能量在该频率范围的上端，0.5%的能量在该频率范围的下 端2）标准允许值为288kHz3、收发信机规范中兴通讯学院 1.3：频率稳定度（1）定义：频率稳定度是指：在所占用的频率带宽内，对给定 的频率可接受的最大频率偏移2）标准绝对精度为：不大于±3X10-6。
3、收发信机规范中兴通讯学院 2：接收特性2.1：灵敏度 （1）定义当发射端采用2556比特二进制伪随机序列信号时， 在业务时隙接收端误码率为1％时的接收输入电平2）标准不大于16dBuV3、收发信机规范中兴通讯学院 2.2：误码率特性（1）定义 当发射端采用511比特周期二进制伪随机序列调制信号时， 在业务时隙接收端误码率为1X10-5时的接收端输入电平2）标准 不大于25 dBuV3、收发信机规范中兴通讯学院 Ø 所有基站的控制信道使用相同的频点Ø 基站业务信道的频率使用采用动态分配方式，不需要 进行预分配。
Ø 基站的频率分配在基站内部完成，不需要基站控制器 参与 Ø 每一个TCH时隙均可使用申请频段范围内的所有频点Ø 基站的可用频段范围可以通过网管进行参数下载Ø 只有全网幀同步的网络才能获得最大的频谱利用率4、信道分配方式中兴通讯学院 信道动态分配技术Ø信道就是网络传输信息的通道PHS系统的频率与信道是在通话建立过程中基站通过一定的原则自行动态 分配的Ø控制信道的分配控制信道的载频是固定的，不同的设备供应商提供的网络控制在频有可能 是不同的中国采用26和28两个作为控制载频但是基站控制信道的时隙是各不相 同的，一个基站可以选用四个时隙中的任意一作为控制时隙Ø业务信道的分配业务信道的载频不是固定的，但是它遵循一定的原则，业务时隙可以选择 除控制时隙外的其他时隙4、信道分配方式中兴通讯学院 Ø 下行控制信道的周期为100mS（可设置），每个点上可重叠覆盖80个基站 信号。
Ø 基站控制信道时隙在明天凌晨同步的时候动态分配4、信道分配方式中兴通讯学院 Ø 基站的TCH时隙在空闲的时候不断 的进行干扰检测Ø 当起呼时，基站挑选干扰最小 的频点分配给Ø 每一个TCH均可使用频段范围内的 所有频点，无需频率预分配4、信道分配方式中兴通讯学院 。
