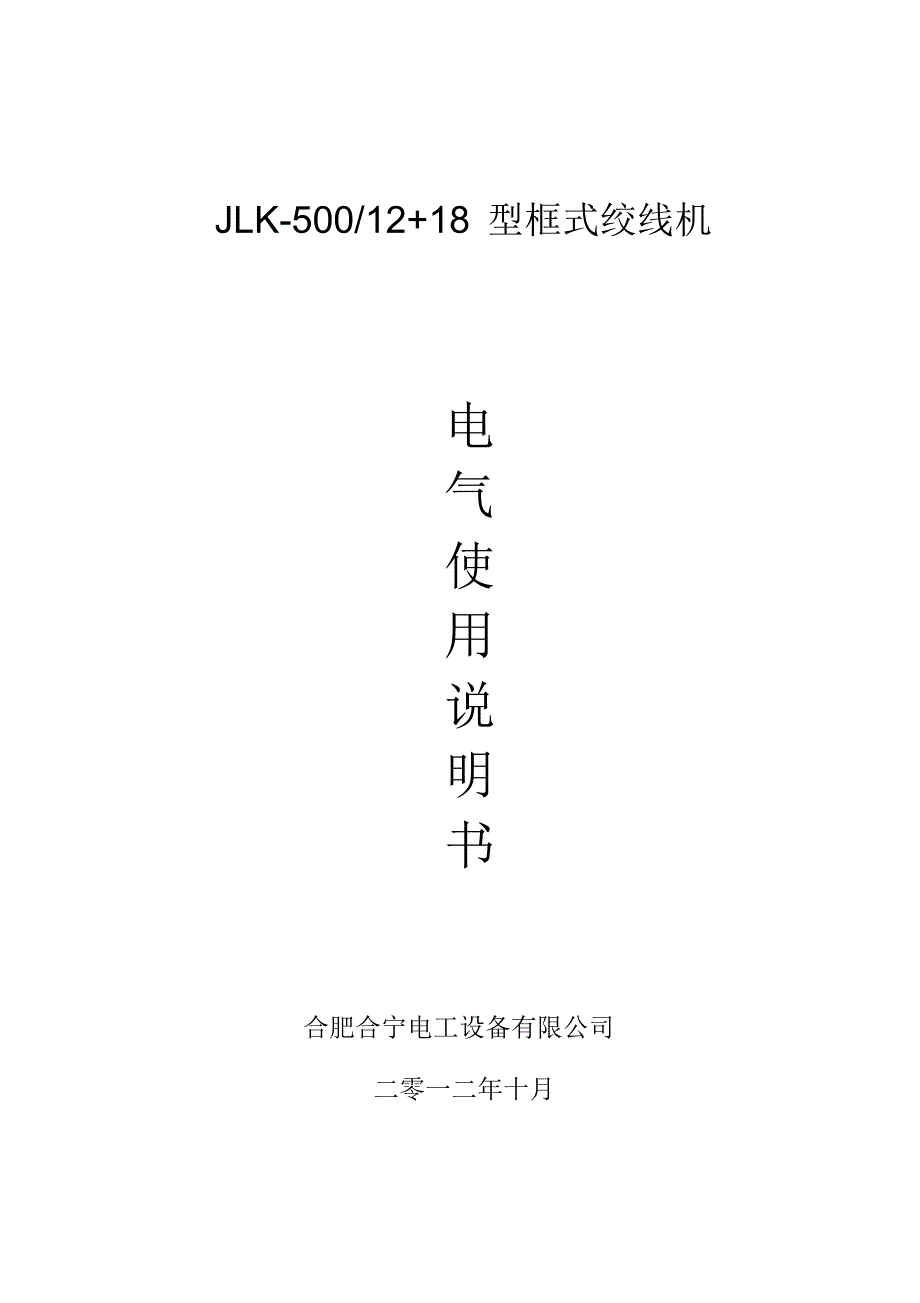

JLK-500/12+18 型框式绞线机电 气 使 用 说 明 书合肥合宁电工设备有限公司二零一二年十月2 JLK-500/12+18 型框式绞线机电气使用说明书第 1 页共 5 页目录1.电气设备的主要数据 ,,,,,,,,, 2 2.电气原理概述 ,,,,,,,,,,,, 2 3.电气操作说明 ,,,,,,,,,,,, 2 4.电气设备安装 ,,,,,,,,,,,, 4 5.电气设备检查维护 ,,,,,,,,,, 5 3 JLK-500/12+18 型框式绞线机电气使用说明书第 2 页共 5 页1电气设备的主要技术数据1.1电源为三相五线制，三相380V、50HZ 要求电源电压波动不超过±10% ，频率波动不超过额定值的±2% 1.2设备功率1.2.1主电机 55KW（DC ）1.2.2收线部分功率 8kg.m 1.3电气设备的使用环境1.3.1海拔高度不超过 1000 米; 1.3.2周围环境介温度不高于40℃, 不低于 0℃; 1.3.3周围介质相对温度不大于85%(20 ℃时); 1.3.4无易燃、易爆性气体， 无导电尘埃， 不含有腐蚀和破坏绝缘的气体，无直射的阳光，无剧烈震动的场合。
2电气原理概述2.1整流调速装置使用详见其使用说明书2.2本机控制由西门子可编程控制器协调、统一控制，外围的控制装置包括欧陆全数字直流调速装置、收线力矩控制装置2.3整机运行时，主电机通过地轴带动各绞体旋转，同时可根据需要在收排线操作台上调节收线张力的大小，以适应不同张力的需要2.4整机设有以下保护：断线保护、主柜故障保护、刹车保护在主操作台上设有西门子文本显示器，具有电子计米功能和故障报警功能，其中电子计米功能中可根据需要设定第一计米长度和第二计米长度，当计米实际值达到第一计米设定值时，第一报警输出，提示操作人员，第二计米到位或有故障发生时，第一报警输出，整机停机设定第一计米和第二计米时，要注意第一计米设定值必须小于等于第二计米设定值，且其值必须为正当有故障发生时，则整机不能运行，操作人员可根据文本显示器显示的故障信息判断故障点，从而排除故障2.5整机运行时，如故障或整机正常停车，则刹车装置延时断电刹车，紧急停车情况下，刹车装置则瞬时断电刹车3电气操作说明4 JLK-500/12+18 型框式绞线机电气使用说明书第 3 页共 5 页3.1开机前的准备及检查3.1.1检查机械是否有异常情况. 3.1.2送电3.1.2.1合上用户电源空气开关 ; 3.1.2.2合上主操作台内控制电源开关; 3.1.2.3合上主控柜内各空气开关；3.1.2.4合上收线操作台内空气开关；3.1.2.5合上放线操作台内空气开关；3.1.3放线架操作操作人员可进行手动的线盘夹紧、放松、及上升、下降操作，并调节好放线张力。
3.1.4各段绞体上线盘上、下盘操作进行线盘上、下盘操作时，首先按主操作台上“预启动”按钮，主操作台上“预启动”指示灯亮，然后在所要上盘的绞体段将绞体操作面板上“定位刹车”选择旋钮选为定位刹车，定位时，先按“警铃”按钮，再按“定位”按钮，则主机启动，绞体旋转；整机如有故障，定位不起作用，必须排除故障后重新按“警铃”按钮后，才能进行定位操作；绞体定位到上盘位置后，可进行线盘的上、下盘操作，定位结束后，须将“定位刹车”旋钮复位3.1.5收线操作3.1.5.1将主操作台上收线启动旋钮旋至“单动”位置；3.1.5.2在收线操作台上 , 进行收线架夹紧、放松、上升、下降操作，使收线线盘保持在合适的位置，按“收线启动”按钮，调节好收线张力的大小，运行过程中可根据情况进行微调3.1.5.3将主操作台上收线启动旋钮旋至“联动”位置，为整机启动作好准备3.1.6刹车选择刹车方式有手动刹车、自动刹车两种方式，可通过主操作台“刹车选择”旋钮来选择手动刹车只是在检修和调试时才能使用5 JLK-500/12+18 型框式绞线机电气使用说明书第 4 页共 5 页整机启动或整机点动时，刹车必须选择为自动刹车方式3.2整机启动、整机点动在完成上述要求的操作后，可进行整机启动或整机点动。
3.2.1整机启动按主操作台上“预启动”按钮，主操作台上“预启动”指示灯亮，按主操作台上“警铃”按钮，警铃响3 秒后停止，进行整机启动必须先将主操作台上“主机调速电位器”调至零位，尔后按主操作台“整机启动”按钮，缓慢调节“主机调速”电位器，整机缓慢启动，直到所要求的转速3.2.2整机点动在按“预启动”按钮与“警铃”按钮后，按主操作台上 “整机点动”按钮，可实现整机点动3.3停车系统出现故障时，整机可自行实现故障停车，同时故障灯亮；如需要中途停车 , 可按“整机停车”按钮， 实现整机正常停车； 一旦发现紧急情况时，可按“紧急停车”按钮，实现紧急停车再次启动前需将各操作台上调速器调至零位3.4断电操作工作结束需要断电时，首先必须将各操作台上调速器调至零位，然后断开主控柜内总电源空气开关3.5注意事项3.5.1任何情况下要进行整机运行， 都必须在完成 3.1 所要求的操作步骤情况下才能进行3.5.2一旦整机处于运行状态下，操作台上各选择旋钮不得随意切换3.5.3进行整机启动或点动， 如需要将每段绞体上的断线保护暂时不起作用, 则可将该段绞体上的断线开关旋至断开位置，正常情况下应旋至闭合位置4电气设备安装4.1按电气设备安装施工规范安装本设备; 4.2电气管敷设及安装详见电气管路图和电气系统外部接线图; 6 JLK-500/12+18 型框式绞线机电气使用说明书第 5 页共 5 页4.3设备不带电金属部分应妥善接地; 4.4屏蔽线的截面不小于0.5mm2 ，屏蔽层应接地良好；4.5所有接地点应集中一点接地；4.6交直流应尽量分开走线 , 以免产生干扰。
5电气设备检查维护5.1电气设备安装完毕必须经过严格检查后方能调试和试车; 5.2定期检查各电气部件的运行情况遇有损坏立即更换; 5.3经常检查电气设备安全保护是否可靠动作是否灵敏; 5.4各项检查应按电气安全操作规程操作本图纸参考： CKJ500X-D00-00 。
