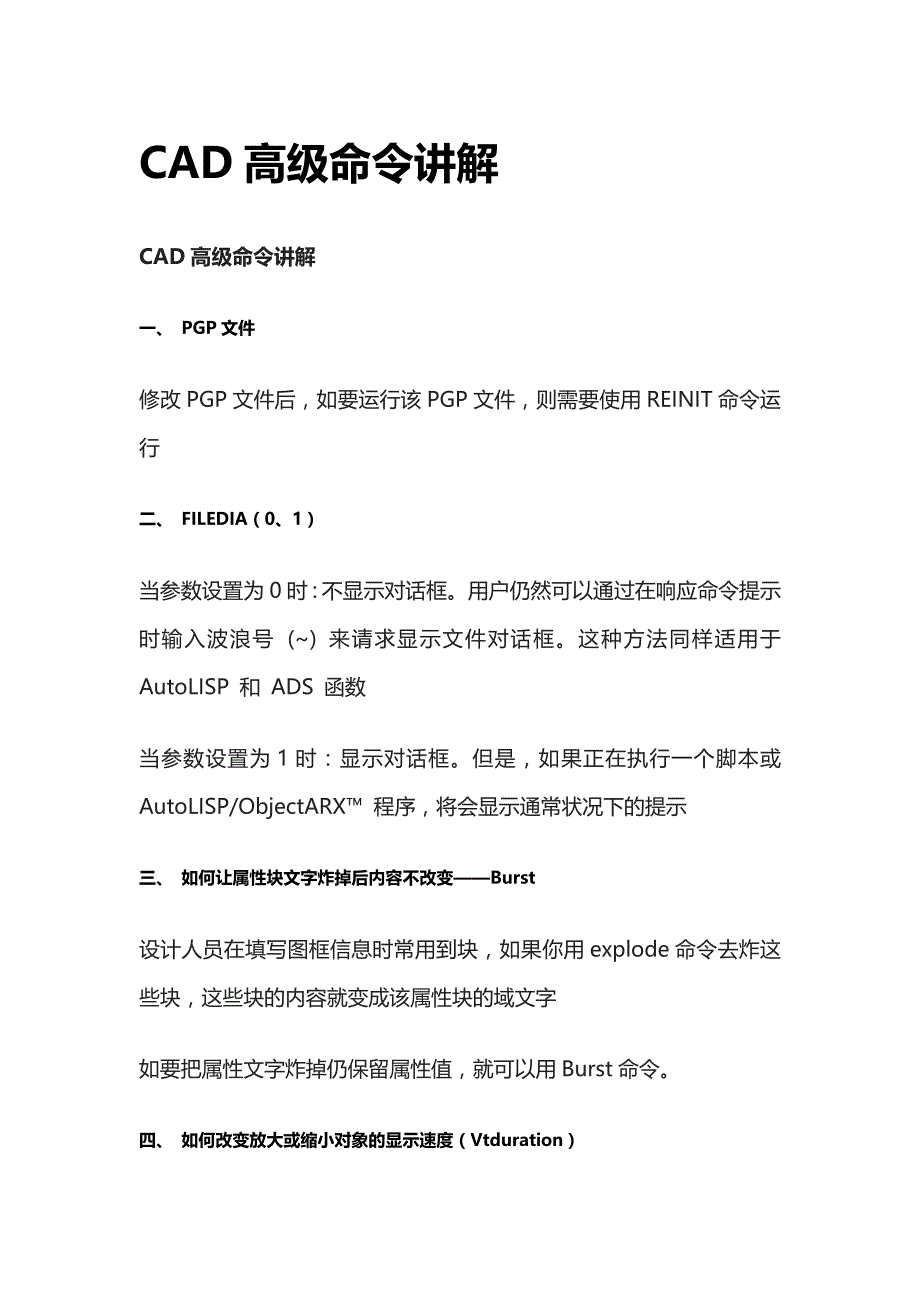

CAD高级命令讲解CAD高级命令讲解一、 PGP文件修改PGP文件后，如要运行该PGP文件，则需要使用REINIT命令运行二、 FILEDIA（0、1）当参数设置为0时：不显示对话框用户仍然可以通过在响应命令提示时输入波浪号 (~) 来请求显示文件对话框这种方法同样适用于 AutoLISP 和 ADS 函数当参数设置为1时：显示对话框但是，如果正在执行一个脚本或 AutoLISP/ObjectARX™ 程序，将会显示通常状况下的提示三、 如何让属性块文字炸掉后内容不改变——Burst设计人员在填写图框信息时常用到块，如果你用explode命令去炸这些块，这些块的内容就变成该属性块的域文字如要把属性文字炸掉仍保留属性值，就可以用Burst命令四、 如何改变放大或缩小对象的显示速度（Vtduration）设计人员在使用CAD对物体放大缩小时，其速度是由Vtduration这个参数控制的，其有效取值范围为 0 到 50000——物体是没有一个逐渐放大的的过程的，随着数值的改变而改变设计人员可以根据个人需要设置该参数五、 如何对布局空间的视口进行锁定在使用布局时，如不对视口进行锁定，这样很容易就移动了视口内图纸的位置，为了避免这种情况就必须对视口进行锁定有缘学习更多+谓ygd3076或关注桃报：奉献教育（店铺）六、 如何修改布局空间的颜色布局空间的纸张颜色通常是白色的，有的用户因需要，会改变其颜色。
方法如下：有缘学习更多+谓ygd3076或关注桃报：奉献教育（店铺）在命令栏中输入OPTION，进入选项对话框点击COLORS按扭，出现下面的窗口七、 布局空间与模型空间如何对齐很多设计人员喜欢在布局中插入图框套图，用来批处理打印图纸但是当模型空间也套有图框的时候，如何对齐布局空间和模型空间的图框呢？l 进入到布局空间，在布局空间中双击进入模型空间，把图纸调整到适当的比例调整好比例之后切记不要再使用放大缩小命令以及中轴滚动l 点击菜单中的“Express”——“Layout tools”——“Align Space ”如图2-1图2-1l 输入命令后，选择模型空间中图框上的一点，空格确定，再选择布局空间中的图框上相同的一点，就这样，两个图框就重叠在一起了八、 如何将对象从图纸空间移到模型空间——chspace（更改空间）用户需要把对象从图纸空间移到模型空间，可进行以下操作在命令栏中输入命令CHSPACE选择对象将源视口设置为活动状态并按 ENTER 键继续注：N个对象从模型空间变更至图纸空间对象以比例n缩放以维持视觉外观对象在图纸空间时 对象已转换到模型空间九、 控制诸如图案填充、二维实体和宽多段线等对象的填充——FILL用户用PLINE、DONUT、HATCH等绘制出来的图案填充、二维实体和宽多段线等对象，其内部的填充方式取决于FILL命令的当前设置。
fill（或fill，用于透明使用）——其默认值为on输入模式 [开(ON)/关(OFF)] <当前>:输入on或off，或按ENTER 键开打开“填充”模式要使三维对象的填充可见，其拉伸方向必须平行于当前观察方向，而且必须显示隐藏线关关闭“填充”模式仅显示并打印对象的轮廓重生成图形后，修改“填充”模式将影响现有对象填充”模式设置不影响线宽的显示十、 使用CAD绘图选择对象时，选择框无显示该如何处理我们在使用CAD绘图选择对象时，会出现以下两个框（如eg.1图中箭头处虚线、实线框），以便准确地选择到需要的对象eg.1）当遇到框选时这两个框无出现时可以这样处理 ：●在命令栏中输入options（弹出如下窗口）●选择Selection（选择集）按扭（eg.2）●把Implide windowing(隐含窗口)选项前面的勾勾上，即可正常框选十一、 WIPEOUT——使用空白区域覆盖现有对象创建多边形区域，该区域将用当前背景色屏蔽其下面的对象该区域四周带有区域覆盖边框编辑时可以打开区域覆盖边框，打印时可将其关闭指定第一点或 [边框(F)/多段线(P)] <多段线>: 指定点或输入选项多段线根据选定的多段线确定区域覆盖对象的多边形边界。
选择闭合多段线: 使用对象选择方法选择闭合的多段线是否要删除多段线？[是/否] <否>: 输入y或n边框确定是否显示所有区域覆盖对象的边输入模式 [开(ON)/关(OFF)]:<多种> 输入on或off输入on将显示所有区域覆盖边框输入off将禁止显示所有区域覆盖边框十二、 光栅图象系统变量——imageframe为了提高作图效率，我们可能会在CAD图中加入光栅图象，而这些光栅图形在附着在图形时，往往是没有边框的（如图13-1），这中情况就无法对光栅图形进行移动光栅图象的边框是由imageframe（0，1，2）这个系统变量来控制的图13-1 系统变量为0图13-2 系统变量为1图13-3 系统变量为2十三、 CAD菜单之加栽EXPRESS工具条●AutoCAD Express Tools Volumes 1-9 包含一个效率工具库，用于帮助用户扩展 AutoCAD 的功能这些工具易于使用，可以与菜单和工具栏轻松集成，还包含许多 AutoCAD 功能（包括标注、图形、对象选择和对象修改）图14-1）图14-1●菜单栏没有出现express工具条，可用memuload命令进行加载A．在命令栏中输入menuload命令B．选择文件名为acetmain.cui的菜单文件，并把该文件load加载进来即可，十四、 剪裁外部参照——XCLIP意义：定义外部参照的剪裁边界，并且设置前剪裁面和后剪裁面优点：不需要将外部引用绑定，也可以实现剪裁方法：1.通过菜单2.在命令栏中输入XCLIP按照命令的提示进行操作A、 选择一个外部参照B、 输入剪裁选项C、 输入剪裁边界注：在CAD2008多了一项反向剪裁的功能十五、 CAD小技巧——CAD2008新功能LAYISO隐藏或锁定除选定对象所在图层外的所有图层CAD2008中的LAYISO比CAD2006的LAYISO命令多了图层褪色度功能通过点击CAD菜单空白处调出CAD图层2工具条图22-1如图22-1，A为LAYISO隐藏或锁定除选定对象所在图层外的所有图层B为取消图层隔离点击A选择一个或多个对象后，根据当前设置，除选定对象所在图层之外的所有图层均将关闭、在当前布局视口中冻结或锁定。
分项隔离保持可见和未锁定的图层注意：默认情况下，将暗显锁定的图层（如图22-2）图22-2而这些被锁定图层的褪色度都是可以设定的图22-3如图22-3，先执行该命令，在设置中输入0——90的褪色度，再选择需要隔离的对象十六、 Mtext与Text的相互转换Mtext可以在在位文字编辑器（或其他文字编辑器）中或使用命令行上的提示创建一个或多个多行文字段落还可以从以 ASCII 或 RTF 格式保存的文件中插入文字在位文字编辑器显示一个顶部带标尺的边框和“文字格式”工具栏如图：17-1）该编辑器是透明的，因此用户在创建文字时可看到文字是否与其他对象重叠操作过程中要关闭透明度，请选择“选项”菜单上的“不透明背景”也可以将已完成的多行文字对象的背景设置为不透明，并设置其颜色也可以在多行文字中插入字段字段是设置为显示可能会修改的数据的文字字段更新时，将显示最新的字段值Text命令将创建单行文字对象该对象将显示简化版的“在位文字编辑器”，其中包含一个高度为文字高度的边框，该边框随用户的输入而展开单击鼠标右键以选择快捷菜单上的选项那么这两种文字编辑方式怎样进行转换呢？●Text转换成Mtext（图17-2箭头所视）图17-2十七、 模型空间修改线型比例（模型空间正常显示，而布局空间没有显示如何处理）有些用户在修改了模型空间的线型比例因子，并在该工作空间打印是正常的，但切换到布局空间后，修改后的比例因子却无显示。
解决方法：有缘学习更多+谓ygd3076或关注桃报：奉献教育（店铺）●选择CAD菜单栏的Format，点击Linetype（如下图）（图6-1）●弹出如下窗口（如图6-2），在修改完Global scale factor（线形比例因子后），记得把Use paper space units scaling前的勾勾去掉（图6-2）十八、 外部引用绑定——bind定义：将外部参照转换为标准内部块，使之成为当前图形的一部分外部参照的绑定有两种：Bind和Insert●bind将选定的外部参照绑定到当前图形外部参照的图层从“块名|图层名”变为“块名$#$图层名”绑定前绑定后●Insert将选定的外部参照按图块插入到当前图形，（相同名称的图层自动合并）绑定前 绑定后十九、 如何批处理绑定DWG文件1、 打开一张需要绑定的图纸2、 点击菜单中的“FILE”文件选项——“eTransmit”如图1-1所示如果出现一个“save change”的对话框，直接点击确定即可图1-13、 此时会弹出一个对话框，如图1-2所示在右侧图中的椭圆处为显示的类型，左边一页为树状形显示，右边为散状的文件显示点击到右边把需要绑定的文件留下，其他的钩全部去掉。
再点击“ADD图1-2FILE”加载其它需要绑定的DW G文件4、 加载完需要绑定的文件后再双击右边箭头所示的“Standard”这时会跳出一个对话框，如图1-3：按照图中的选择进行设置，第三个箭头指向的路径设置可根据个人不同的情况进行设置（必须保证该路径有操作权限）做完所有设置后点击OK返回到图1-2的对话框，再点击OK即可进行DWG文件的批处理绑定所有绑定后的文件会存在你选择的路径当中图二十、 如何使用批处理发布打印图纸l 打图对于很多设计人员来说是一件非常花时间的事，特别是当遇到一个大型项目的时候更是要用很多的时间来打印图纸如何才能够轻松的打图呢？第一，可以借助一些小软件在CAD中来实现批打印第二，CAD本身的“PUBLISH”命令也具有此功能我们重点讲一下如何利用CAD本身具有的批打印功能l CAD中的批处理功能必须布局空间或是图纸集功能来完成，这里我们着重说一下利用布局进行批处理打印l 把所有的图纸都做好布局，并且每个布局当中只有一个图l任意打开一张图纸，输入“PUBLISH”命令，弹出一个对话框如图4-1：图4-1首先，把方框内的两个文件删除掉，方法为选择这两个文件然后点击下方右边竖箭头指向的按键。
接着，再把左边圈圈中的钩去掉然后再点击左边竖箭头的按键加入你已经做好了布局的DWG文件再点击底部斜向箭头的按键，这时会弹出另一个对话框，如图4-2：把方框内的地址修改为自己有操作权限的文件夹下确定退出再回到图4-1的对话框中，点击底部中间的“PUBLISH”按键发布图纸此时您的CAD右下角会有一个打印机式的图标在一动一动的打印图纸，耐心的等一会儿吧打印完毕后会有一个提示如图4-3，则表示打印成功，如果没有中间那句话的“No”，则表示打印不成功图4-2打印好的PLT文件就放在图4-2中设置的地址文件夹中图4-3二十一、 如何用PUBLISH批打印统一图符图纸运用PUBLISH命令不仅可以象“CAD技巧四”那样，批量处理大量不同图符的文件，更可以把所有不同图符的文件批打。
