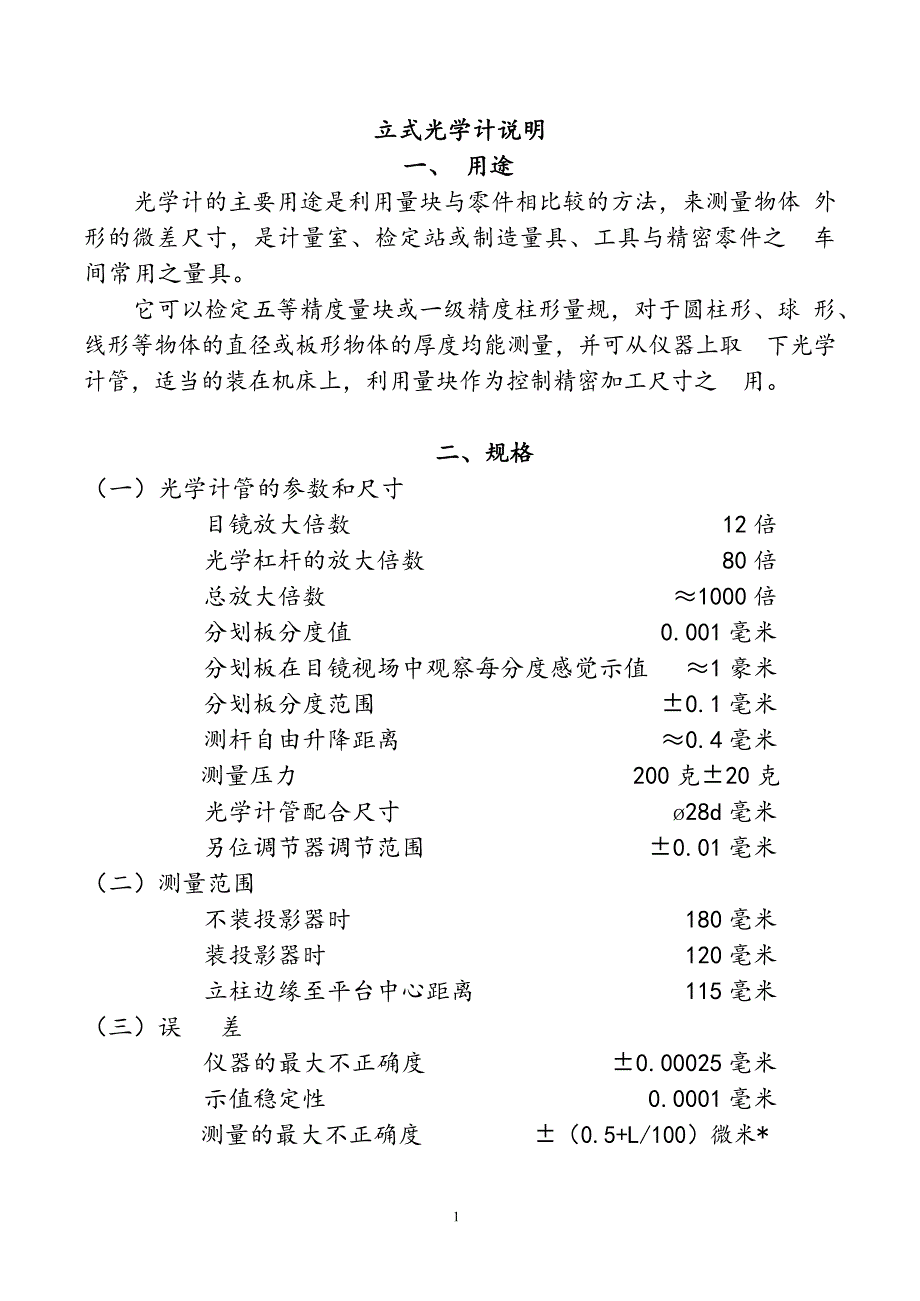

立式光学计说明一、 用途光学计的主要用途是利用量块与零件相比较的方法，来测量物体 外形的微差尺寸，是计量室、检定站或制造量具、工具与精密零件之 车间常用之量具它可以检定五等精度量块或一级精度柱形量规，对于圆柱形、球 形、线形等物体的直径或板形物体的厚度均能测量，并可从仪器上取 下光学计管，适当的装在机床上，利用量块作为控制精密加工尺寸之 用二、规格（一）光学计管的参数和尺寸目镜放大倍数 12 倍光学杠杆的放大倍数 80 倍总放大倍数 ≈1000 倍分划板分度值 0.001 毫米分划板在目镜视场中观察每分度感觉示值 ≈1 豪米分划板分度范围 ±0.1 毫米测杆自由升降距离 ≈0.4 毫米测量压力 200 克±20 克光学计管配合尺寸 ø28d 毫米另位调节器调节范围 ±0.01 毫米（二）测量范围不装投影器时 180 毫米装投影器时 120 毫米立柱边缘至平台中心距离 115 毫米（三）误 差仪器的最大不正确度 ±0.00025 毫米示值稳定性 0.0001 毫米测量的最大不正确度 ±（0.5+L/100）微米*10（四）工作台的主要尺寸圆形槽面工作台直径（调节式）圆形平面工作台直径（调节式）ø88 毫米ø88 毫米方形槽面工作台长×宽（固定式）142×130 毫米球面小工作台半径（固定式）R20 毫米平面小工作台直径（固定式）ø8 毫米圆形平面工作台直径（固定式）ø88 毫米（五）反光镜直径ø50 毫米（六）重量光学计管0.8 公斤仪器总重量连附件30 公斤（七）外形尺寸长度≈340 毫米阔度≈160 毫米高度≈405 毫米[注*](1) 量块与被测零件的温度差别应在±0.5℃内；(2) 量块与被测零件的膨胀系数差别最大±3.5×10-6；(3) 量块应相当于部标 2 级；(4) “L”是代表被测长度，单位：毫米。
三、光学系统、作用原理及其构造（一） 光学计管的基本原理：（参阅图一）光线经过 反射镜 6，进入棱镜 7，使分划板的标尺得到照明，光线通过标尺继续前进经过棱镜 3 的反射，折向物镜 2，由于分划板是放置在物镜的焦点上，所以成为一束平行光入射于反射镜 1 上，但反射镜正好对着物镜，因此仍按原系统反射回去，同时由于准 直原理，因此使分划板标尺的象显示在分划板的另一半面上，这就是 我们从目镜中所看见的标尺由于测量杆顶动后，反射镜就倾斜了一个角度ø，在目镜中所见标 尺的象也随着移动一个距离，其关系可由下列公式计算之（图二）设测杆移动距离 S，反射镜以 O 为轴线摆动ø角，因此它的关系将是tanø=s / a，其中 a 为测量杆至轴线 O 之距离，今设自物镜透出的垂直光线为 MN，根据反射定律，当反射镜转动了ø角时，MN 光线即被偏转了 2ø角，M 点因之转动至M1，令 MN1=t，MN=F=物镜焦距所 以 S= a tanø ； t=F tan2ø 因此光学杠杆的传动比：K= t / S =F tan 2ø/ a tanø 因 ø 角很小，可视作：tan 2ø=2ø ，tanø=ø故 K=2F / a 假设目镜放大倍数为V则光学计管的总放大倍数： n =K·V=2F / a·V今光学计管 F=200 毫米 a=5 毫米V=12故 n =960≈1000 倍因此当测量杆移动一个微小的距离——0.001 毫米时，经过一千倍的放大后，就相当于在明视距离下看到刻线移动了一毫米一样。
二） 构造：1. 底座 18．提升器调节螺丝2. 平台调整螺丝 19．提 升 器3. 横臂升降螺圈 20． 测 帽4. 横臂固定螺旋 21．调节式工作台5. 横 臂 22．螺孔(固定方形槽面工作台用)6. 微动手轮 23．投影灯7. 立 柱 24．投影筒8. 投影灯固定螺旋 25．变压器9. 投影灯插孔 26．投影筒联接销10. 进光反射镜 27．投影筒联接轴11. 联接座 28．普通照明灯12. 目镜座 29．测力减压装置13. 目 镜 30．灯泡中心调节螺丝14. 零位调节手轮 31．投影灯座15. 微动凸轮托圈固定螺旋 32．灯泡固定螺丝16. 光管固定螺旋 33． 插 杆17. 光学计管(三)结构说明：（1） 光学计管的整个机构是在一个直角形的金属管内（图三）其 中可分为两个部分：在光学方面是一个自准直平行光管系统组成，在 机械方面则是由一个可移动的测量杆顶着一个装着反射镜的摆动盘， 盘是支承在三颗钢珠上，其中一颗是装在测量杆的顶端上，另外二颗 则固定嵌牢在托板上，并排成为摆动盘的转轴摆动盘与测量杆是由两个小弹簧所牵制，要使测量杆上升须要有一定 的压力，这对于测定块或量规是合适的，但是如果测定较软或细小的 物体时，则应加装测力减压装置。
测量杆下端露在光学计管外，以备套上各式带有硬质合金头的测 帽，测量杆的提动借提升器 19 的杠杆作用使之上升，其上并有一个螺旋可以调节上升的距离，以便适当的使被测的物体推入2） 零位调节手轮：14 是利用螺旋推动杠杆，使棱镜转动一个微小角度的调节手轮，它能变更标尺成象的位置，使工作人员能迅速的 对准零位，对计量工作十分便利3） 测帽：在不同的测量情况下，光学计的测杆应套上不同测帽， 测帽的工作面，分有球面与平面两种，平面测帽除大小外又按其形状分为圆形、刃形两种4） 工作台：对不同形状的被测物体，应选用不同的工作台，形状上有大小及平面与球面之分别，在应用时又分为固定与可调整两中， 为了避免尘埃所引起的误差和减小被测物与平台间的摩擦力，，还设有带槽的平面工作台使用者可按需要选择应用5） 投影装置：投影装置包括投影筒、投影灯及变压器，主要是将目镜中所观察到的标尺，投影在磨砂玻璃上，使双眼同时可以观察， 以减轻工作者必须运用单眼的疲劳，并且亦可以使几个人同时进行观察，这在某些场合是非常方便和必要的6） 照明装置：如果使用场合不便于用外来光线，则可用普通照明灯，使标尺得到足够的亮度，可以不致受外来光线不足或方向不合适的限制。
仪器所用的高器设备均由 220 或 110V 降为 6V 低压以策安全7） 工作物挡架：是为测量成批或数量比较多的同形状物体而设， 对提高检验工作效率能起一定作用四、使用方法（一） 粗 调光学计必须放在平稳的工作台上，首先用#5、#16 螺丝将光学计管安在高低适中的位置，同时使=6 微动手轮上之红点朝上，光学计管零位调节手轮#14 上之两红点记号应互相对准二） 归 零将已选用的量块，放在一个清洁的平台上，在#4 放松，旋动#3，使横臂下降到当滑头刚好接触量块时，用#4 固定再松开#16 螺旋，转动*6 作适当升降从目镜内看到分划线后，再旋转目镜调焦，以便更清楚地看见分划线，调节使分划线之零位与指示虚线重合，再适当将#16 旋紧，若旋紧#16 后,零位稍有移动，不必再松开#16，可旋转#14 作零位的微动调节，此时最好拨动#19 几次然后检查#4#16#15 是否紧固并检查#19#20 是否装牢，直到扳动#19 后零位不变动即可进行测量工作，但以上紧固部分不宜再动三）平台校正：（指可调整的平台）平台校正的目的是使平台面与测帽平面保持平行，校正的方法颇 多，但用来校正的量块的尺寸应尽可能与量测之工作物尺寸相等，校 正的方法例举如下：先将量块用干布擦净，大致放在平台的中央，光学计管换上最大 直径的平面测帽，使测帽与量块接触，至目镜中看到分划板刻度为步, 然后旋动调节螺丝,使平台前后左右移动并从目镜中观看分划板示值 的变化,当分划板示值为最小时，则表示平台面与测帽面已平行。
有经验的校正者，正确度能达到 0.1～0.2 微米四）工作台的选择与更换：用螺钉将工作台安置在底座上松开四个调整螺丝 2 即可更换不同的可调式平台工作台的选择与测帽要求相同，即根据被测物的形状使接触面必须是最小即接近于点或线五）测帽的使用：测量时被测物体与测帽之间的接触面，必须使其最小，即近于点 或线，因此在测量平面时，须使用球面测帽而测量柱形物体时则宜采 用刀刃形或平面的测帽,对球形物体则应采用平面测帽六）投影器：将#27 勾在#11 上相应槽内往左转动，使#26 与#11 销上将投影照明器插入投影灯插孔#9 内通过变压器接上电源，离灯泡 500 毫米处放一张白纸，调节照明灯，松开#32，将#31 上下移动，使灯丝很清楚的投在白纸上，再将#32 固紧装上进光反射镜#19，转动进光反射镜使其背面向上放平，调节#30 使光线照明反光镜中央旋紧#8，然后再转动反光镜， 以照明光学计管的进光口，在投影屏上观察，转动进光反射镜至视场中亮度均匀一致最后旋转目镜#13 使标尺在投影筒的玻璃上得到清楚的像五、仪器保养使用精密计量仪器应注意保持清洁，不用时宜用罩子套上以避免灰 尘侵附1. 凡每次使用完毕后必须在工作台、测量头以及其他零件的工作 面，用汽油清洗、拭干，再涂上无酸性凡士林或薄油，用棉花团涂或 软毛刷涂都可，切不可用手指涂凡士林，因皮肤的脂酸对金属有害。
2. 光学计管内部构造比较复杂精密，不宜随意拆卸，必要时可送 有关修理厂修理3. 光学部件的保持清洁尤其重要，凡透镜或棱镜表面，避免用手 指碰触，宜先用骆驼毛笔或貂毛笔轻轻拂去浮灰，再用柔软清洁的亚 麻布或软纸蘸取一点清水或蒸馏水擦拭，透镜边面如果还有油垢，可 蘸一点二甲苯或石油精擦拭，但最好避免多擦六、产品成套性内 容数 量备 注基本设备1 台1、立式光学计1 件2、圆形平面工作台（调节式）1 件3、圆形带筋工作台（调节式）1 件4、ø2 平面测帽1 件5、ø8 平面测帽1 件6、1.5×8 刃形测帽1 件7、小球面测帽1 件8、测帽提升器1 件9、支架档柱1 件10、反光镜1 件11、投影照明器1 件12、投影筒1 件13、普通照明器1 件14、变压器（6V5W）1 件15、铝合金箱、泡沫箱2 件16、随机文件1 份。
