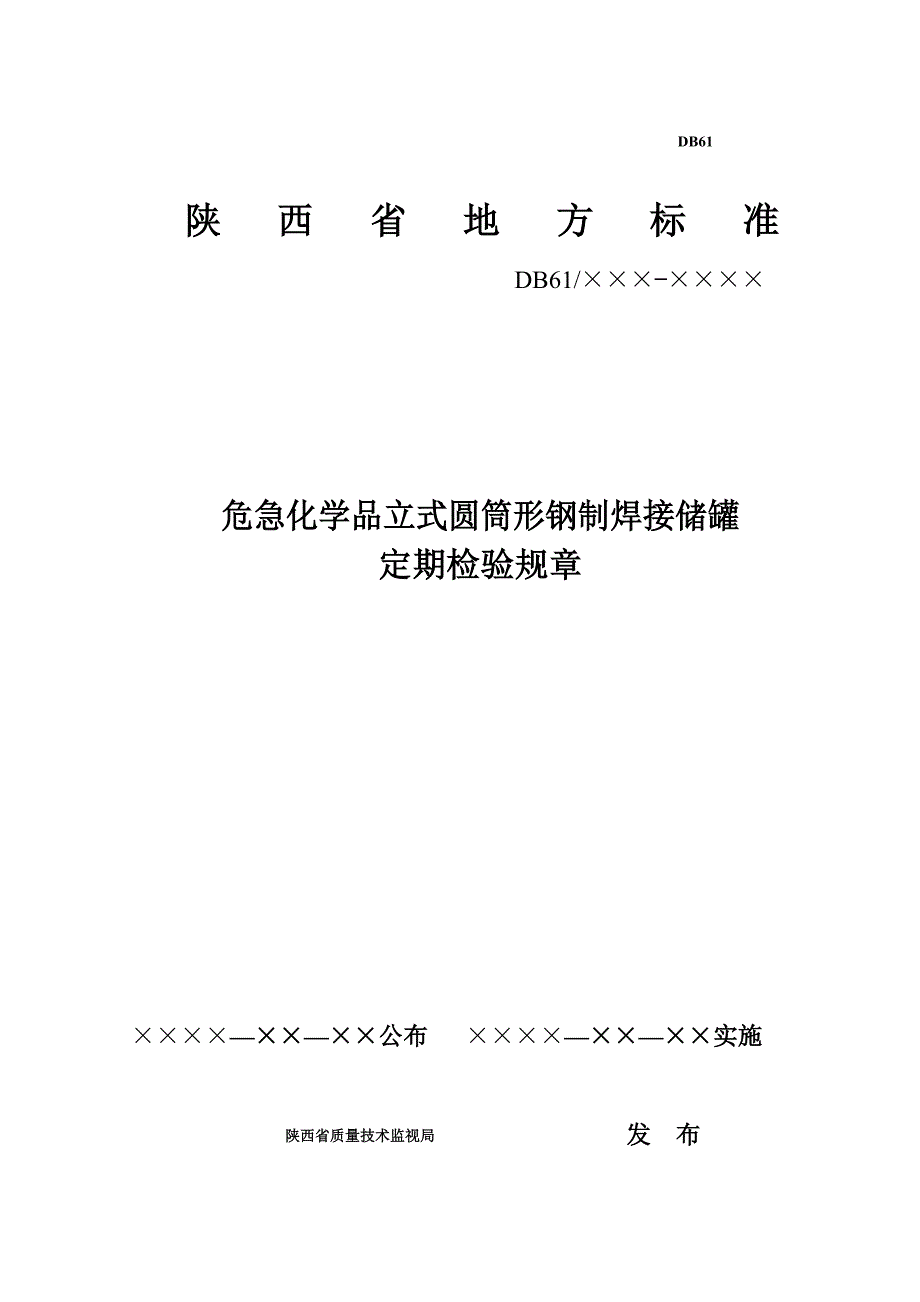

DB61陕 西 省 地 方 标 准DB61/×××—××××危急化学品立式圆筒形钢制焊接储罐定期检验规章××××—××—××公布 ××××—××—××实施陕西省质量技术监视局 发 布10前 言本标准由陕西省质量技术监视局提出并归口 本标准由陕西省锅炉压力容器检验所负责起草本标准主要起草人：夏锋社、刘晓东、王泉生、肖汉平、程宇群、刘峰育本标准由陕西省锅炉压力容器检验所负责解释危急化学品立式圆筒形钢制焊接储罐定期检验规章1 范围本规章规定了液态危急化学品立式圆筒形钢制焊接储罐定期检验的根本方法和要求本规章适用于储存液态危急化学品的常压及微正压的立式圆筒形钢制焊接储罐〔以下简称 “储罐”〕的罐体及其与罐体相连接的安全附件的检验本规章不适用于埋地的储罐、储存极度和高度危害介质以及人工制冷液体的储罐2 标准性引用文件以下文件中的条款通过本标准的引用成为本标准的条款但凡注日期的引用文件，其随后全部的修改单〔不包括订正的内容〕或均不适用于本标准，然而，鼓舞依据本标准达成协议的各方争论是否使用这些文件的最版本但凡不注日期的引用文件，其最版本适用于本标准GBZ 2.1 工作场全部害因素职业接触限值 第1局部:化学有害因素GB/T3805-2023 特低电压(ELV)限值GB50128-2023 立式圆筒形钢制焊接储罐施工及验收标准SH/T3530-2023 石油化工立式圆筒形钢制储罐施工工艺标准JB/T4730.2 承压设备无损检测 第2局部：射线检测JB/T4730.3 承压设备无损检测 第2局部：射线检测JB/T4730.4 承压设备无损检测 第4局部：磁粉检测JB/T4730.5 承压设备无损检测 第5局部：渗透检测JB/T10764-2023 无损检测 常压金属储罐声放射检测及评价方法JB/T10765-2023 无损检测 常压金属储罐漏磁检测方法TSG R7001-2023 压力容器定期检验规章3 一般规定3.1 检验单位检验单位应取得相应资格，并应对检验结论负责。
