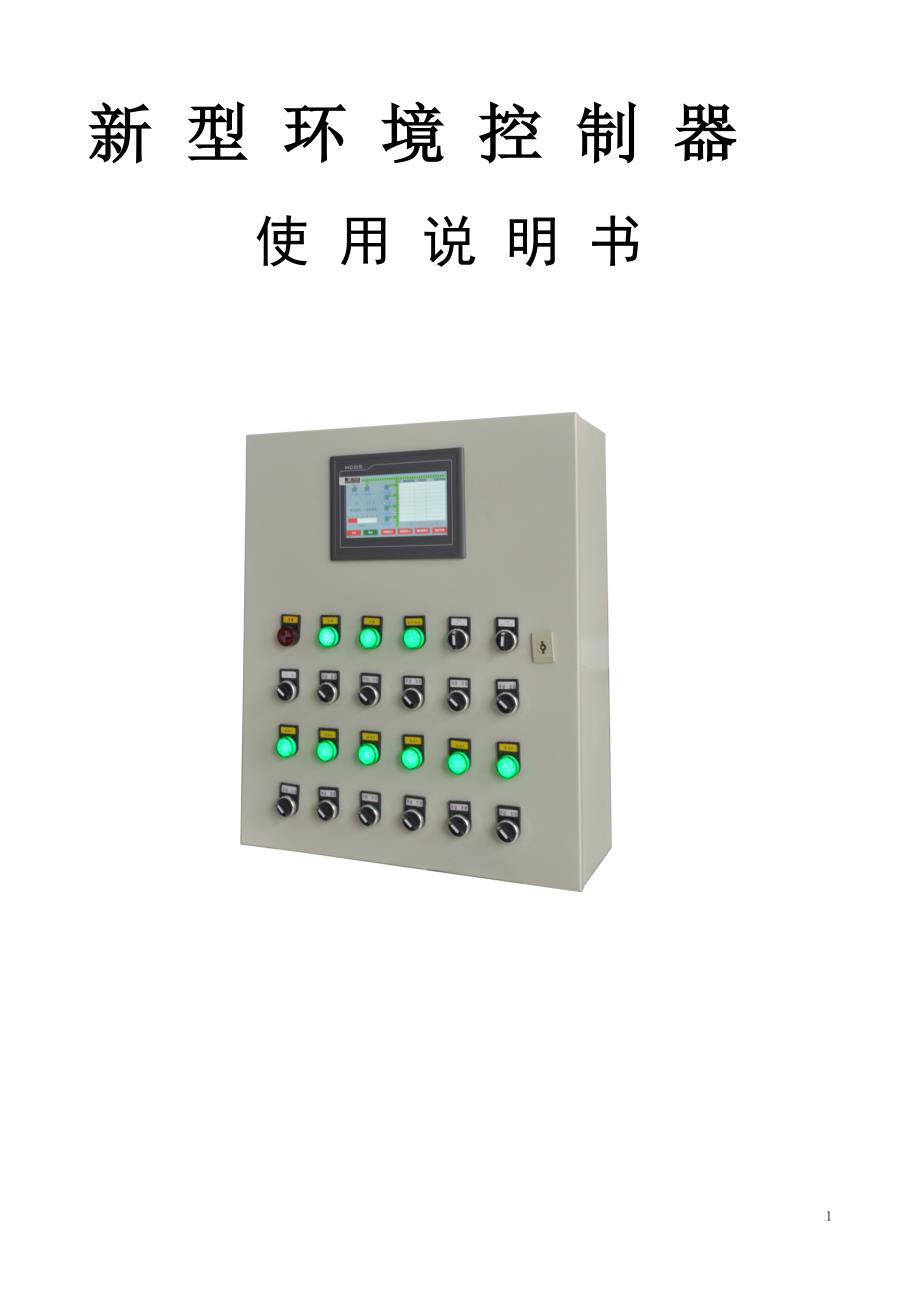

1新 型 环 境 控 制 器使 用 说 明 书2目录1.简介 .............................................................32.安装 ..............................................................33.操作 ..............................................................44.读取设定值 ........................................................55.修改设定值 ........................................................66.设置点 ............................................................66.1 温度设置 ...................................................601. 时间 ....................................................602. 设定温度 ................................................76.2 风机设置 ...................................................703. 风机组 1 ................................................704. 风机组 2 ................................................705. 风机组 3................................................706. 风机组 4................................................707. 风机组 5................................................708. 风机组 6................................................709. 低温保护 ...............................................810. 定时风机组 .............................................86.3 侧风窗／幕帘设置 ............................................911. 侧风窗角度 1 设定 ........................................912. 侧风窗角度 2 设定 ........................................913. 侧风窗角度 3 设定 ........................................914. 侧风窗角度 4 设定 ........................................915. 侧风窗角度 5 设定 ........................................916. 侧风窗角度 6 设定 ........................................917. 侧风窗开启延时开风机 ....................................918. 最低温度保护 ............................................96.4 冷却系统 ...................................................1019. 冷却温度 ..............................................1020. 低温报警 ..............................................1021. 高温报警 ..............................................1122. 传感器温差设定 ........................................116.6 灯光控制 ...................................................1223. 灯光控制表 ............................................126.7 数据采集 ...................................................1224. 温度采集 ..............................................1225. 自动降温设定 ..........................................137.调试 .............................................................1326.侧风窗和幕帘调试 ........................................1431. 简介首先欢迎您使用微电脑智能环境控制器，本仪表采用先进回流焊工艺使得性能更加稳定，采用微电脑进行控制系统更加智能化，更加贴心，采用大屏幕 LED 触摸屏全中文显示，界面更好操作，容易上手更加易用，室温测量采用进口温度传感器，测温范围大、精度高、稳定可靠。
并且有完善的温度保护功能本智能控制器是一个独立的畜禽舍环境控制器，它能够控制 7 组风机(包括一组定时风机通风系统)、1 组冷却系统(湿帘水泵)、1 组灯光系统、1 台风窗电机、1 台幕帘电机和 1组用于报警输出的继电器温度对鸡生产性能影响最大，在育雏期，雏鸡的抵抗力较差，必须进行人工供温而在育成期、产蛋期或育肥期，适宜的温度能保证鸡发挥正常的生产性能，若温度较高，则鸡的采食量下降，肉鸡增重减慢，蛋鸡蛋重减轻，产蛋率下降；而低温会使维持需要增多，料蛋比和料肉比增高采用微电脑智能环境控制器，可以精确的控制鸡舍环境温度根据鸡的日龄设定最佳饲养温度，通过控制风机，风窗，水泵等控制温度的变化并且还有曲线降温功能，可以自行设定每天降温度数，从而精确的控制鸡舍温度，提高鸡的生产性能在饲养过程中，光照对鸡的生长同样至关重要光照一方面使鸡看到采食；另一方面能促进鸡的性成熟和产蛋，不同日龄的鸡，所需要光照强度跟时间是不同的，通过本设备中的定时灯光设置可以实现灯光的自动控制鸡舍内的空气中有许多有害气体，如氨气、硫化氢、二氧化碳和一氧化碳同时浮尘中还有许多微生物适当的通风可改善鸡舍内的空气环境同时可降低室内的温度和多余的水汽，减少疾病的发生利于鸡群健康，同时还使室内各部位温度均匀。
设备中通过控制定时风机跟风窗，可以实现鸡舍内良好的空气环境智能环境控制器真正实现了鸡舍环境的自动控制，通过控制风机、风窗、幕帘、水泵等设备使鸡群每一分钟都处于最适合的养殖环境中从而大大地提高了饲料转化率，节约了饲养成本，进而提高了饲养的利润2.安装1.温控仪背面已打好四个角 φ6 安装孔，用 φ6 的自攻螺钉将温控仪安装在离电控箱 1 米远的干燥墙上；2.温控仪连接了 2 个温度传感器根据连接电缆长度把温度传感器放在合适的位置；43.把继电器输出连接到不同的装置上所有输出都是干式触点 2A/220V NO／NC；4.连接一根 220V 的电缆到温控仪上，做好接地；3.操作 为保证设备的正常运行，请务必定期于 15 到 30 天内自行进行设备检修1.使用前请详细阅读说明书2.检查各接线端子是否牢固3.检查传感器是否工作正常4.检测各接触器是否工作正常5.检测风窗和幕帘调试是否工作正常6.禁止关闭报警按钮，确保报警系统正常工作本温度智能控制器会显示所连接的温度传感器的平均温度，它也可以显示每个传感器处的温度每次通电以后，智能控制器校准它所连接的传感器，屏幕经过一段时间显示首页智能控制器首页如图 1 所示。
图 1点触屏幕下方，会出现下图 2 所示监控画面在下图中可以观察到最佳温度、实际温度、风机运行情况、侧风窗状态、报警列表信息风窗幕帘参数设置窗口5图 24.读取设定值在智能控制器的显示屏上可以读取所有的信息 图 3例如：如要读取温度设定，点击参数设定 1 出现如图 3点击温度设定，出现如图 4 所示，就可以读取温度设定所有值，显示最佳温度设定、风机启动温差如设置最佳温度为 25°，1#风机启动温度温差为 1°，2#风机温度温差为 2°，那么在当平均温度达到 26°时，1 号风机开始启动，27°时，2 号风机启动，以此类推6图 45.修改设定值可以改变每一个设置点的值：1.棍据需要进入您想修改的设定值2.点击设定值的数字，出现修改页面3.使用键盘键入您要使用的数据，新的数据将会出现在数据显示屏上4.核对显示屏，看看信息是否正确如果正确的话，按一下“确认”按钮，设定值修改完毕，如图 5 所示 图 56.设置点 6.1 温度设置01. 时间 7可以读取和修改当前时间在使用智能控制器前，请务必在此设定好准确的实时时间02. 设定温度最佳温度显示的是鸡舍内当前期望的温度所有的温度设定都是以这个设定温度值为基准进行设置的。
6.2 风机设置03. 风机组 1风机组 1 设置点是一个高于最佳温度的温度差值，室内温度高于此设定温度加设定温度时，风机组 1 将会开启当风机组 1 运转的时候，侧风窗或幕帘将会如功能设置的一样开启到它预先设置的位置04. 风机组 2风机组 2 设置点是一个高于设定温度的温度差值，室内温度高于此设定温度加设定温度时，风机组 2 将会开启当风机组 2 运转的时候，侧风窗或幕帘将会如功能设置的一样开启到它预先设置的位置05. 风机组 3风机组 3 设置点是一个高于设定温度的温度差值，室内温度高于此设定温度加设定温度时，风机组 3 将会开启当风机组 3 运转的时候，侧风窗或幕帘将会如功能设置的一样开启到它预先设置的位置06. 风机组 4风机组 4 设置点是一个高于设定温度的温度差值，室内温度高于此设定温度加设定温度时，风机组 4 将会开启当风机组 4 运转的时候，侧风窗或幕帘将会如功能设置的一样开启到它预先设置的位置07. 风机组 5风机组 5 设置点是一个高于设定温度的温度差值，室内温度高于此设定温度加设定温度时，风机组 5 将会开启当风机组 5 运转的时候，侧风窗或幕帘将会如功能设置的一样开启到它预先设置的位置。
08. 风机组 6风机组 6 设置点是一个高于设定温度的温度差值，室内温度高于此设定温度加设定温度时，风机组 6 将会开启当风机组 6 运转的时候，侧进风窗或幕帘将会如功能设置的一样开启到它预先设置的位置809.低温保护设定一个温度数值，当定时风机运到此阶段时，定时风机停止工作已保证室内温度正常如图 7 所示10. 定时风机组定时风机组有两种运行方式，一是最小通风，二是降温定时风机组设置点是一个高于设定温度的温度差值，当室内温度高于此设定点温度加设定温度时，定时风机组将以降温方式工作(不停的运行)一旦测得室内温度低于最佳设定温度，并且当前最佳温度与实际温度的差值比设定的定时风机启动温差大时，定时风机开启，以最小通风方式工作，根据您的需要进行阶段性的转停，如图 6 所示当定时风机开关状态是绿色时，定时风机。
